12.5.2 Configuraciones admisibles
AES-
D-BC-
ECAT
UA
P
A
B
B

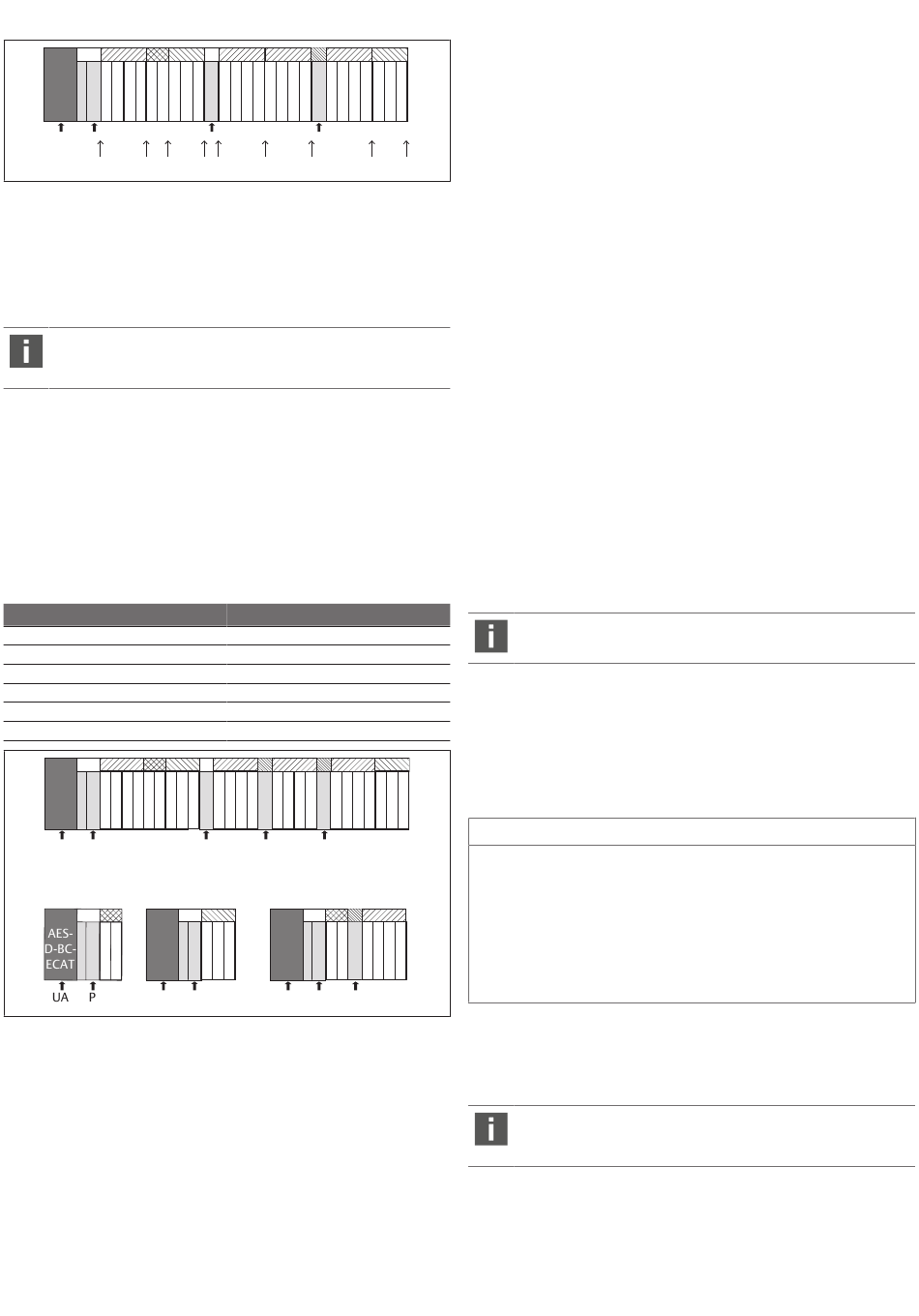

Fig. 20: Configuraciones admisibles
Puede ampliar el sistema de válvulas en todos los puntos marcados con una fle-
cha:
• Después de una placa de alimentación neumática (A)
• Después de una placa de controlador de válvula (B)
• Al final de una sección (C)
• Al final de un sistema de válvulas (D)
Para que la documentación y la configuración resulten sencillas le re-
comendamos ampliar el sistema de válvulas por el extremo derecho
(D).
12.5.3 Configuraciones no admisibles
En la figura 22 se muestra qué configuraciones no son admisibles. No puede:
• Establecer una separación dentro de una placa de controlador para 4 o 3 vál-
vulas
• Montar más de 64 válvulas (128 bobinas magnéticas)
• Montar más de 8 AV-EP
• Utilizar más de 32 componentes eléctricos.
Algunos componentes configurados tienen varias funciones, por lo que cuentan
como varios componentes eléctricos.
Tab. 20: Cantidad de componentes eléctricos por módulo
Componente configurado
Placas de controlador para 2 válvulas
Placas de controlador para 3 válvulas
Placas de controlador para 4 válvulas
Válvulas reguladoras de presión
Placa de alimentación eléctrica
Placa de supervisión UA-OFF
AES-
D-BC-
ECAT
UA
P
AES-
D-BC-
ECAT
UA
Fig. 21: Ejemplos de configuraciones no admisibles
12.5.4 Comprobación de la modificación de la zona de válvulas
Después de modificar la unidad de válvulas, compruebe con la siguiente lista
u
de comprobación si ha respetado todas las reglas.
• ¿Ha montado al menos 4 lugares de válvula después de la primera placa de ali-
mentación neumática?
• ¿Ha montado como máximo 64 lugares de válvula?
• ¿Ha utilizado como máximo 32 componentes eléctricos? Tenga en cuenta
que una válvula reguladora de presión AV-EP equivale a tres componentes
eléctricos.
AVENTICS™ EtherCAT | R412018142-BAL-001-AG | Español
P
UA
C A
B
C
Cantidad de componentes eléctricos
1
1
1
3
1
1
P
UA
UA
AES-
D-BC-
ECAT
P
UA
P
UA
• ¿Ha montado al menos dos válvulas después de una placa de alimentación
neumática o eléctrica que conforma una nueva sección?
• ¿Ha montado siempre las placas de controlador de válvula atendiendo a los lí-
mites de las placas base conforme a las combinaciones siguientes?
– Una placa base doble con una placa de controlador para 2 válvulas
– Dos placas base dobles con una placa de controlador para 4 válvulas
– Una placa base triple con una placa de controlador para 3 válvulas
• ¿No ha utilizado más de 8 AV-EP?
B
D
Si ha respondido afirmativamente a todas las preguntas, puede continuar con las
tareas de documentación y configuración del sistema de válvulas.
12.5.5 Documentación de la modificación
Código de configuración PLC
Después de la modificación, el código de configuración PLC que figura impreso
en la placa final derecha ya no es válido.
1. Complete el código de configuración PLC o bien tápelo y escriba por encima el
nuevo código.
2. Documente siempre por escrito todos los cambios que efectúe en la configu-
ración.
N.° de material
Después de la modificación, el número de material que figura en la placa final de-
recha ya no es válido.
Ponga una marca al número de material de modo que quede claro que la uni-
u
dad ya no responde al estado de suministro original.
12.6 Modificación de la zona E/S
12.6.1 Configuraciones admisibles
Se pueden conectar hasta diez módulos E/S al acoplador de bus.
Puede consultar información adicional sobre la modificación de la zona E/S en las
descripciones de sistema de los módulos E/S correspondientes.
Le recomendamos ampliar los módulos E/S en el extremo izquierdo del
sistema de válvulas.
12.6.2 Documentación de la modificación
El código de configuración PLC se encuentra impreso en la parte superior de los
módulos E/S.
Documente siempre por escrito todos los cambios que efectúe en la configu-
u
ración.
12.7 Configuración PLC nueva del sistema de válvulas
Error de configuración
Un sistema de válvulas mal configurado puede causar fallos de funcionamiento
en el conjunto del sistema e incluso dañarlo.
1. Por lo tanto, solamente personal cualificado en electrónica podrá llevar a
cabo la configuración.
2. Tenga en cuenta las especificaciones del explotador de la instalación, así
como cualquier posible restricción derivada del sistema en conjunto.
3. Tenga en cuenta la documentación del programa de configuración.
Después de modificar el sistema de válvulas, debe configurar los componentes
que se han añadido. Se reconocen los componentes que se mantienen en su ra-
nura de conexión (ranura M1) original, por lo que no es necesario volver a confi-
gurarlos. Si la longitud de datos de los módulos del lado de válvulas es superior a
4 bytes después de la modificación, es posible que haya que sustituir en la confi-
guración el módulo de válvulas de 4 bytes por un módulo de válvulas de 32 bytes.
Si ha sustituido componentes sin modificar el orden que ocupaban ni
su número, no es necesario volver a configurar el sistema de válvulas.
En este caso, el control reconoce todos los componentes.
Para la configuración PLC (véase „Configuración PLC del sistema de válvu-
u
las AV").
NOTA
102
