12.7.3
Diagnóstico con conexión PROFIsafe
En caso de fallo, la tarjeta de seguridad CS..A con conexión PROFIsafe activa una
alarma de diagnóstico en el F-PLC en el intercambio de datos entre el F-PLC (maes-
tro de bus de campo) y la tarjeta de seguridad (esclavo de bus de campo). Al mismo
tiempo, el código de fallo correspondiente se transmite a través de la conexión de co-
municación.
Si el parámetro del módulo Alarma de diagnóstico está habilitado para la tarjeta de
seguridad en el F-PLC mediante la planificación de proyecto, el F-PLC reacciona a la
alarma de diagnóstico remoto. Dependiendo del bus de campo utilizado (PROFINET),
el código de fallo de la tarjeta de seguridad se puede evaluar en el F-PLC. El diagnós-
tico de alarma no provoca una respuesta en caso de fallo en el F-PLC (ajuste están-
dar de la tarjeta de seguridad en el F-PLC).
La tarjeta de seguridad tiene códigos de fallo PROFIsafe y específicos del módulo.
Todos los códigos de fallo de la tarjeta de seguridad CS..A aparecen detallados en
una tabla de fallos.
NOTA
La estructura y la evaluación de un registro de datos de diagnóstico en el F-PLC se
pueden consultar en el manual correspondiente del maestro de bus de campo. Ase-
gúrese también de que el archivo de descripción de la unidad actual del sistema de
accionamiento SEW siempre esté instalado en la herramienta de ingeniería del F-
PLC durante la planificación del proyecto.
12.7.4

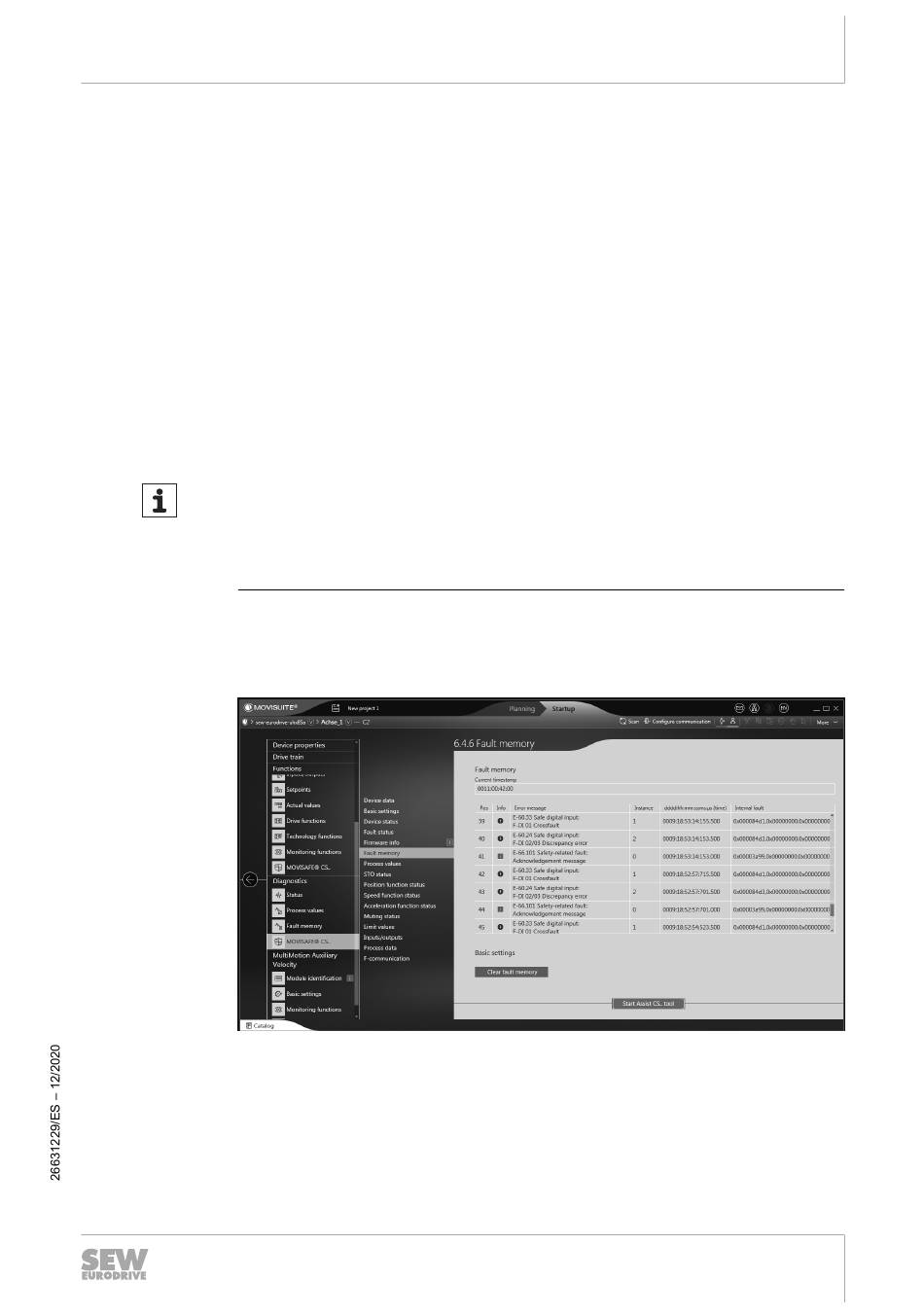

Memoria de fallos
El primer error actual y todos los errores subsiguientes se almacenan en la memoria
de fallos con la marca de tiempo correspondiente.
Además de los fallos, también se introducen otros mensajes en la memoria de fallos
en las columnas "Fallo principal" y "Subfallo". Estos mensajes no provocan directa-
mente una respuesta de la tarjeta de seguridad CS..A. Básicamente se trata del men-
saje "Power On" (fallo principal 66 y subfallo 100) y el mensaje "Mensaje de confirma-
ción" (fallo principal 66 y subfallo 101).
Manual – Tarjeta de seguridad MOVISAFE
Servicio
12
Diagnóstico de fallos
9007221132546955
177
®
CS..A (versión 3)
