Rexroth IndraDrive
Área B
Canal para cables 1:
Cables de red
Recomendaciones adicionales
para el cableado
DOK-INDRV*-FU*********-IB01-ES-P
Reguladores de
accionamiento

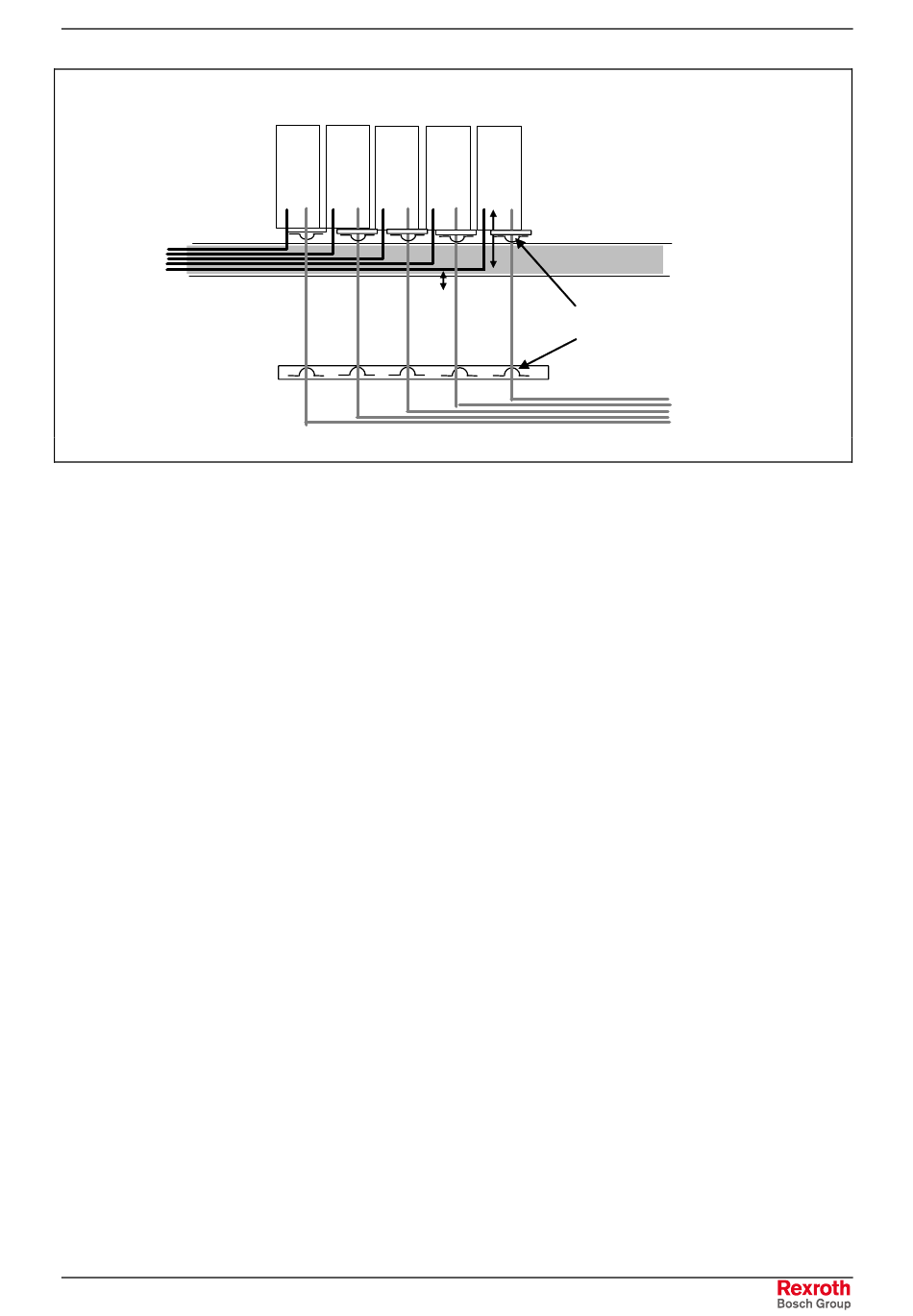

Fig. 6-33:
Posibilidad 2: Tendido separado de cables de motor y cables de red
Tanto en el interior del armario de distribución como también en su
exterior, los cables de motor se deberían tender a lo largo de superficies
metálicas con puesta a tierra, a fin de reducir al mínimo la irradiación de
campos perturbadores. A ser posible, los cables de motor se deberían
tender en canales para cables con puesta a tierra metálica.
En el caso ideal, la salida de los cables de motor del armario de
distribución se debería prever a una distancia de mín. d3 = 200 mm del
cable de red (filtrado).
Montaje e instalación
Área C
Tendido paralelo
longitud máx. 300 mm
Canal para cables
2: Cables de motor
Cables de motor:
Aplicación de la pantalla a través de
abrazaderas al menos en un punto:
alternativamente en el equipo o en la placa de
montaje a la salida del armario de distribución
Salida armario de
distribución, cables de
motor
