Rexroth IndraDrive
10000
W [kWs]
1000
P_s [kW]
100
10
1
1
DOK-INDRV*-FU*********-IB01-ES-P
Resistencias de frenado para HCS03 ... 0210
Potencia máxima P_s y consumo de energía W
10
Tiempo de conexión [s]

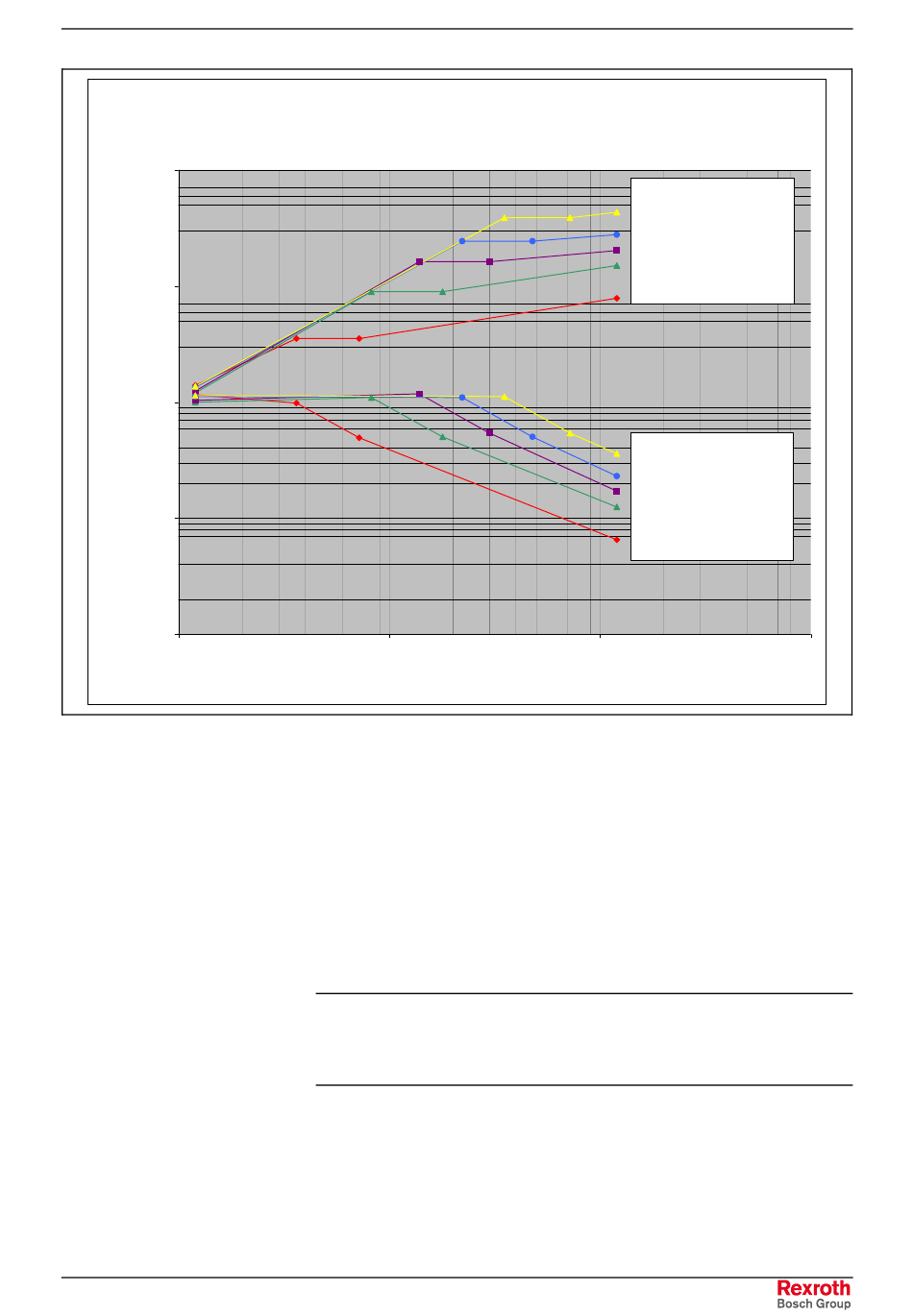

Fig. 5-36:
Ayuda para la selección de resistencias de frenado para
HCS03.1E-W0210
Secciones de conductores para resistencias de frenado
reforzadas HLR01.1
Conforme a las normas para el "Equipamiento de instalaciones de fuerza
con medios de servicio electrónicos" (EN50178, cap. 5.3.2.1) y
"Accionamientos eléctricos de velocidad variable" (EN 61800-5-1, cap.
4.2.5.4.2), se precisa una conexión fija del conductor de puesta a tierra.
Se tiene que cumplir el siguiente requisito: Sección del conductor de
puesta a tierra mín. 10 mm² (resistencia mecánica).
Nota:
Tienda los cables para el conductor de puesta a tierra con
una sección que corresponda a la sección de los cables para
la conexión a la red en el regulador de accionamiento HCS y
muestre un mínimo de 10 mm².
Para el tendido de los cables se parte de las siguientes condiciones:
• Las secciones son válidas para una fase con conductores multifilares
y se establecen según las disposiciones de VDE0298.
• Hilos individuales de 50 mm
Datos eléctricos
Energía
HLR01.1N-36K0-N05R4
HLR01.1N-23K0-N05R5
HLR01.1N-17K0-N05R1
HLR01.1N-12K5-N05R5
HLR01.1N-06K5-N06R1
Potencia
HLR01.1N-36K0-N05R4
HLR01.1N-23K0-N05R5
HLR01.1N-17K0-N05R1
HLR01.1N-12K5-N05R5
HLR01.1N-06K5-N06R1
100
2
en el canal para cables
5-23
1000
