Resistencia fija de rejilla de acero IP 20 tipo C

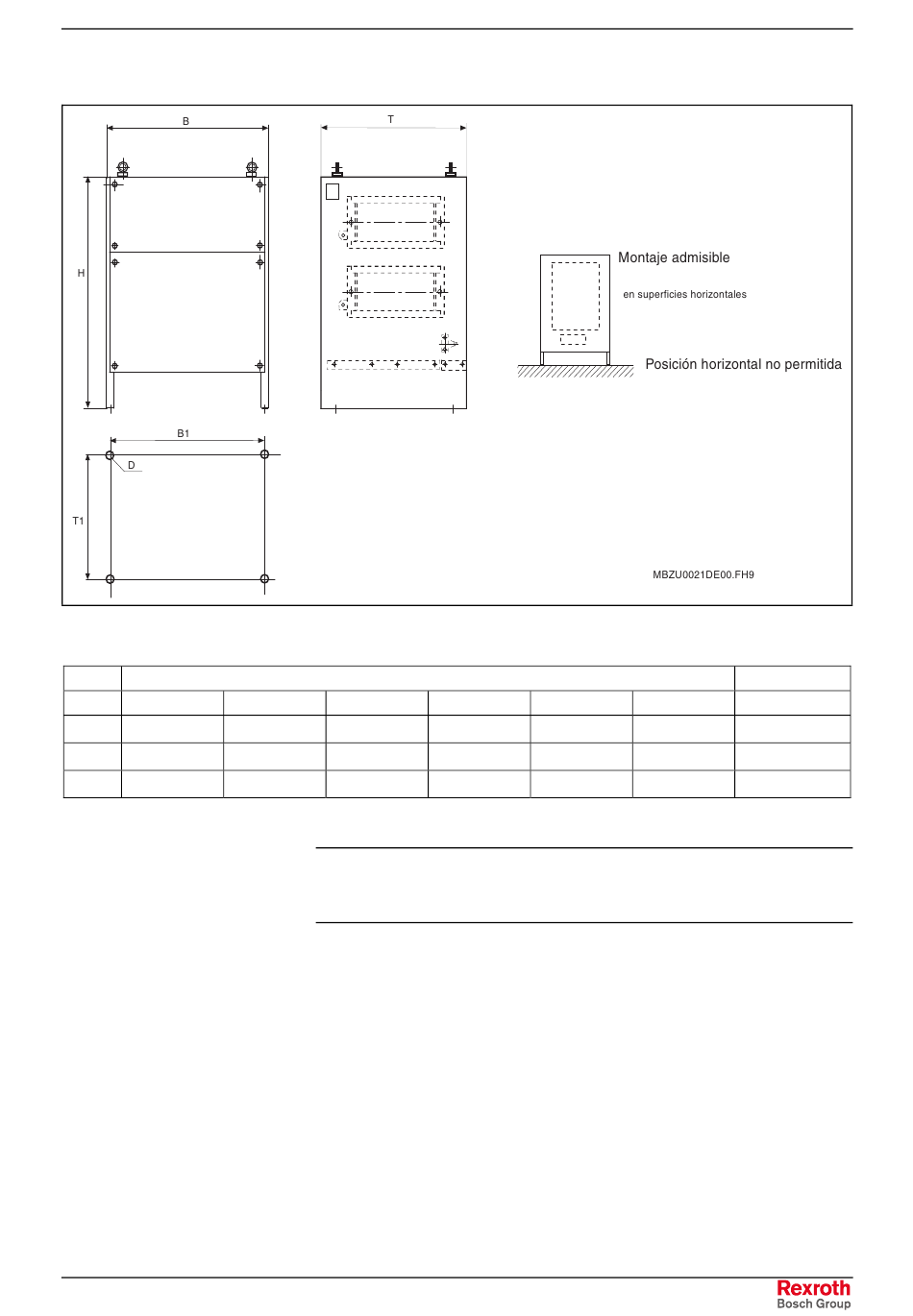

Fig.: 6-18 Tipo C1 – C7
Medidas en mm
Fondo Alto
490 710
490 710
490 710
Tabla 6-2 Tabla de medidas resistencia de frenado tipo C
Nota: Teniendo en cuenta los datos técnicos para la resistencia de
frenado mínima y el chopper de frenado, es posible utilizar
también otras resistencias de frenado.
B1 T1
570 380
770 380
970 380
6-15
Montaje e instalación
Peso en kg
D
M10 56
M10 80
M10 93
