Montaje e instalación
Montaje del accesorio HAS02
La pieza de chapa del accesorio se atornilla en la parte inferior del
regulador de accionamiento (ver también las siguientes figuras):
• Desenrosque el tornillo de fijación inferior o inferior izquierdo del
regulador de accionamiento.
• Aplique la pieza de chapa del accesorio en el lado inferior del
regulador de accionamiento y vuelva a enroscar el tornillo de fijación
del regulador de accionamiento.
¡Peligro de daños en el regulador de accionamiento
en caso de utilizar tornillos demasiado largos!
⇒ Utilice únicamente los tornillos adjuntos de 12 mm
de longitud para la rosca de la conexión de
ATENCIÓN
protección XS2.
• Enrosque el segundo tornillo (M6 x 12) en la rosca XS2 en el lado
inferior del regulador de accionamiento.
• Atornille el soporte conforme a la conducción del cable de motor (45°
u horizontal) en la pieza de chapa del accesorio. (La figura inferior
muestra un cableado con 45°.)
• Según el diámetro del cable de motor, fije el cable de motor con la
ayuda de una abrazadera en el correspondiente apoyo del soporte
(12-18 mm o 19-30 mm). Preste atención a un buen contacto entre la
pantalla del cable de motor y el soporte.

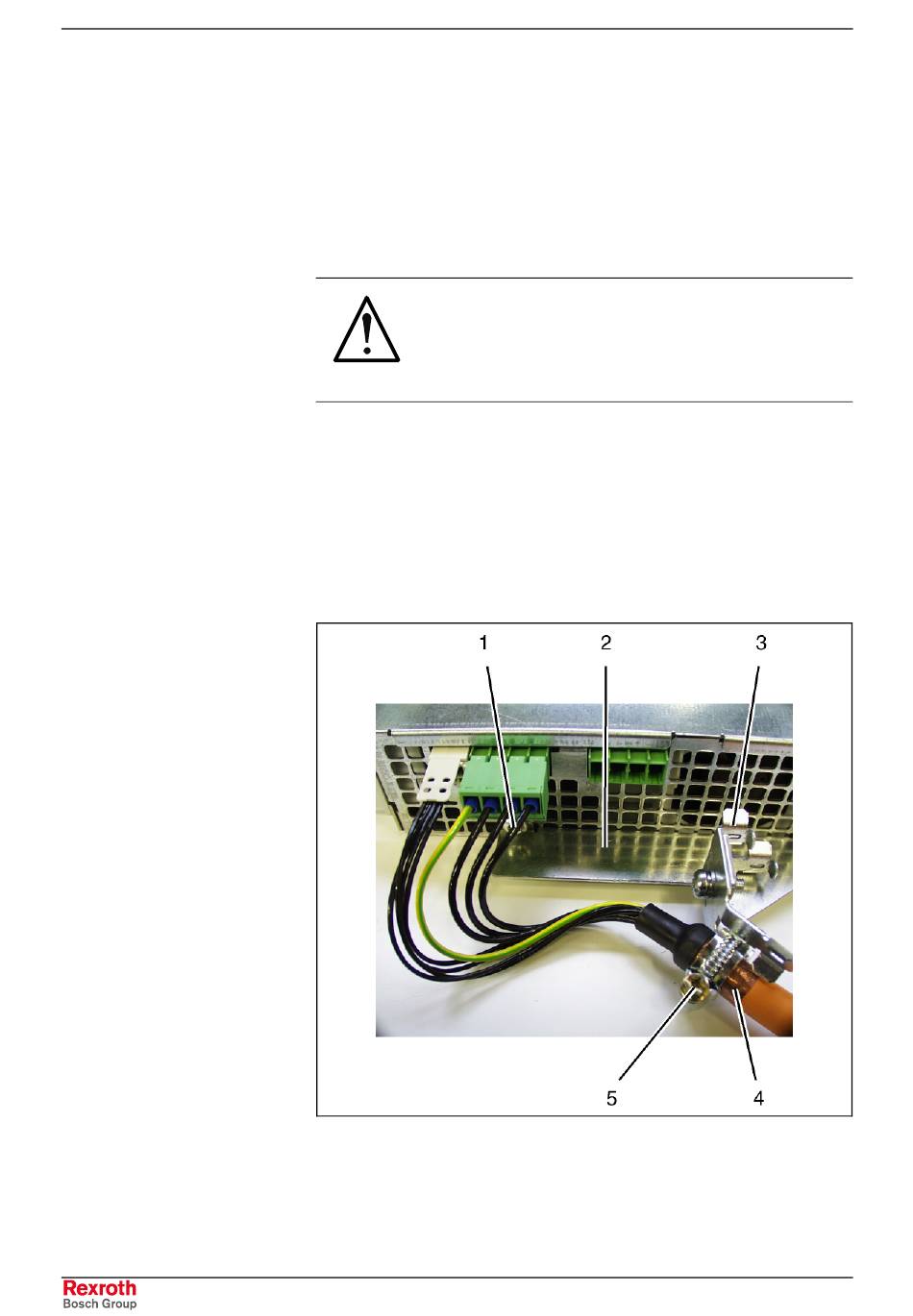

1:
Tornillo en la rosca XS2
2:
Pieza de chapa del accesorio
3:
Soporte
4:
Pantalla del cable de motor
5:
Abrazadera
Fig. 6-101: Aplicación de la pantalla del cable de motor
