IX. POSRV de la serie Consolidated 3900 (cont.)
C. Válvula piloto 39PV07/37 (servicio estándar)
13
6
7
19
8
9
12
20
34
27
23
24
10
11
17
1/4"-
NPT 18
22
3
16 21
15
1
2

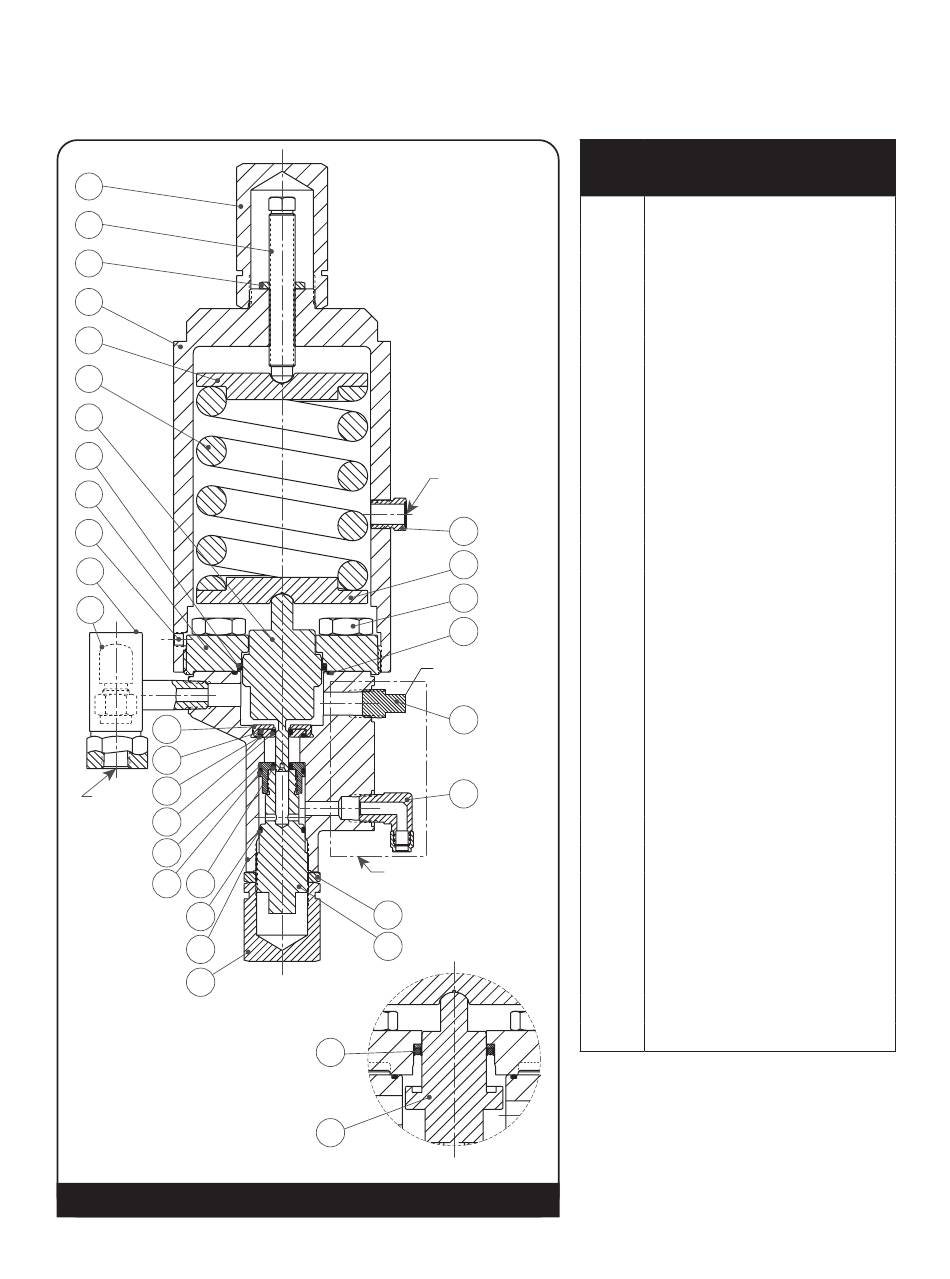

Figura 3: Construcción de la válvula piloto 39PV07/37
© 2020 Baker Hughes Company. Todos los derechos reservados.
NPT 1/4" - 18
VENTILACIÓN
25
8
14
18
NPT 1/4" - 18
DRENAJE
26
24
MOSTRADO A 90°
FUERA DE POSICIÓN
5
4
20
12
PRESIÓN ALTA
N.º de
Nomenclatura
pieza
1 Base principal
2 Tapa del ajustador
3 Ajustador superior
4 Ajustador inferior
5 Tuerca de seguridad del ajustador
6 Tornillo de compresión
Tuerca de seguridad del tornillo de
7
compresión
8 Arandela del resorte
9 Resorte
10 Inserción superior
11 Inserción inferior
12 Pistón principal
13 Tapa (tornillo de compresión)
Tornillo de sombrerete (placa
14
superior)
15 Junta tórica (ajustador inferior)
16 Junta tórica (ajustador superior)
17 Junta tórica (inserción)
18 Junta tórica (placa superior)
19 Casquete
20 Sello del resorte (pistón principal)
Sello del resorte (ajustador
21
superior)
22 Sello del resorte (inserción)
23 Conector de prueba de campo
Ensamblaje de ventilación/pantalla
24 de errores (conexión de prueba de
campo)
Ensamblaje de ventilación
25
(ventilación del casquete)
26 Tapón de tubería (válvula piloto)
Tornillo de fijación (casquete)
27
34 Placa superior
1. El material estándar es un tapón de
filtro. Para materiales especiales,
se suministra el ensamblaje de
ventilación.
Manual de instrucciones de la POSRV y MPV de la serie Consolidated 3900 | 17
