Válvula Piloto 39Mv22/Mv72 (Servicio Estándar) - Baker Hughes Consolidated 3900 MPV Serie Manual De Instrucciones

IX. POSRV de la serie Consolidated 3900 (cont.)
E. Válvula piloto 39MV22/MV72 (servicio estándar)
13
6
7
19
8
9
12
20
34
27
23
24
10
11
17
1/4"-
22
NPT 18
3
16
21
1
2

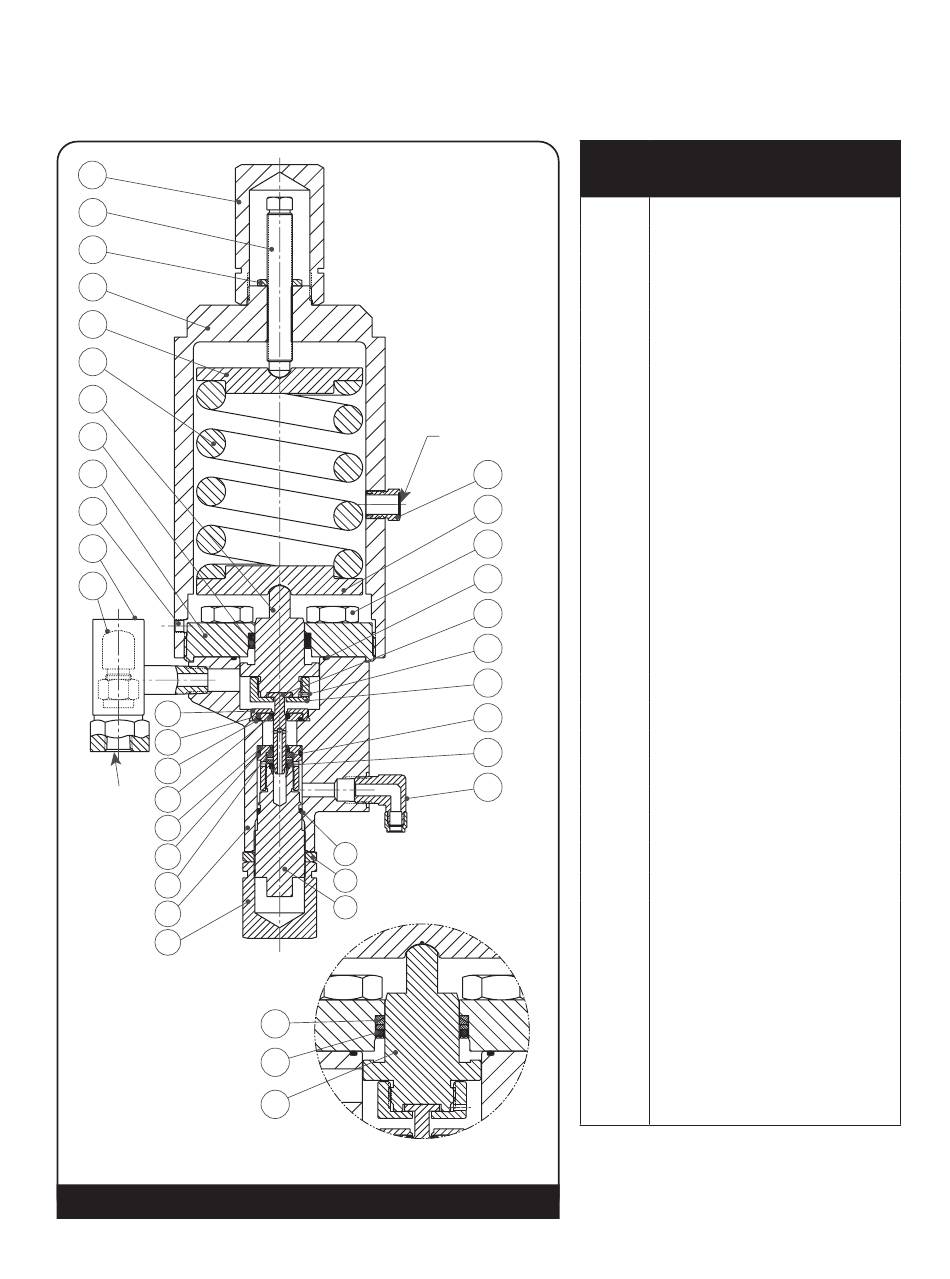

Figura 5: Construcción de la válvula piloto 39MV22/72
© 2020 Baker Hughes Company. Todos los derechos reservados.
NPT 1/4"-18
VENTILACIÓN
15
5
4
33
20
12
PRESIÓN ALTA
N.º de
Nomenclatura
pieza
1 Base principal
2 Tapa del ajustador
3 Ajustador superior
4 Ajustador inferior
5 Tuerca de seguridad del ajustador
6 Tornillo de compresión
7 Tuerca de seguridad del tornillo de compresión
8 Arandela del resorte
9 Resorte
10 Inserción superior
25
11 Inserción inferior
8
12 Pistón principal
14
13 Tapa (tornillo de compresión)
18
14 Tornillo de sombrerete (placa superior)
15 Junta tórica (ajustador inferior)
28
16 Junta tórica (ajustador superior)
30
17 Junta tórica (inserción)
29
18 Junta tórica (placa superior)
31
19 Casquete
20 Sello del resorte (pistón principal)
32
21 Sello del resorte (ajustador superior)
24
22 Sello del resorte (inserción)
23 Conector de prueba de campo
Ensamblaje de ventilación/pantalla de errores
24
(conexión de prueba de campo)
25 Ensamblaje de ventilación (ventilación del casquete)
Tornillo de fijación (casquete)
27
28 Punta de pistón
29 Tuerca retenedora del pistón
Tornillo de fijación (pistón)
30
31 Sello de ventilación (adaptador)
32 Sello de resorte (adaptador del sello de ventilación)
33 Anillo de respaldo (39MV72 solamente)
34 Placa superior
1. El material estándar es un tapón de
filtro. Para materiales especiales,
se suministra el ensamblaje de
ventilación.
Manual de instrucciones de la POSRV y MPV de la serie Consolidated 3900 | 19
.
