Elementos de indicación
3.6
Elementos de indicación
LEDs INTERBUS
LED UL "U-Logic"
(verde)
LED RC "Remote
Cable Check"
(verde)
14
En la tarjeta opcional interface INTERBUS DFI11B se encuentran cinco diodos
luminosos para el diagnóstico del sistema INTERBUS que indican el estado actual de
la DFI11B y del sistema INTERBUS.
U
Logic Voltage (verde = correcto)
L
RC
Remote Cable Check (verde = correcto)
BA
Bus Active (verde = correcto)
RD
Remote Bus Disabled (rojo = OFF)
TR
Transmit (verde = PCP activo)
La siguiente figura muestra las combinaciones más frecuentes de los LEDs de
diagnóstico y su significado. Encontrará una descripción detallada de los LEDs en las
tablas siguientes.
U
U
amarillo
verde
L
L
RC
DESACTIVADO
RC
DESACTIVADO
BA
DESACTIVADO
BA
DESACTIVADO
RD
naranja
RD
naranja
TR
TR
destello amarillo,
rojo
DESACTIVADO
[A]
[B]

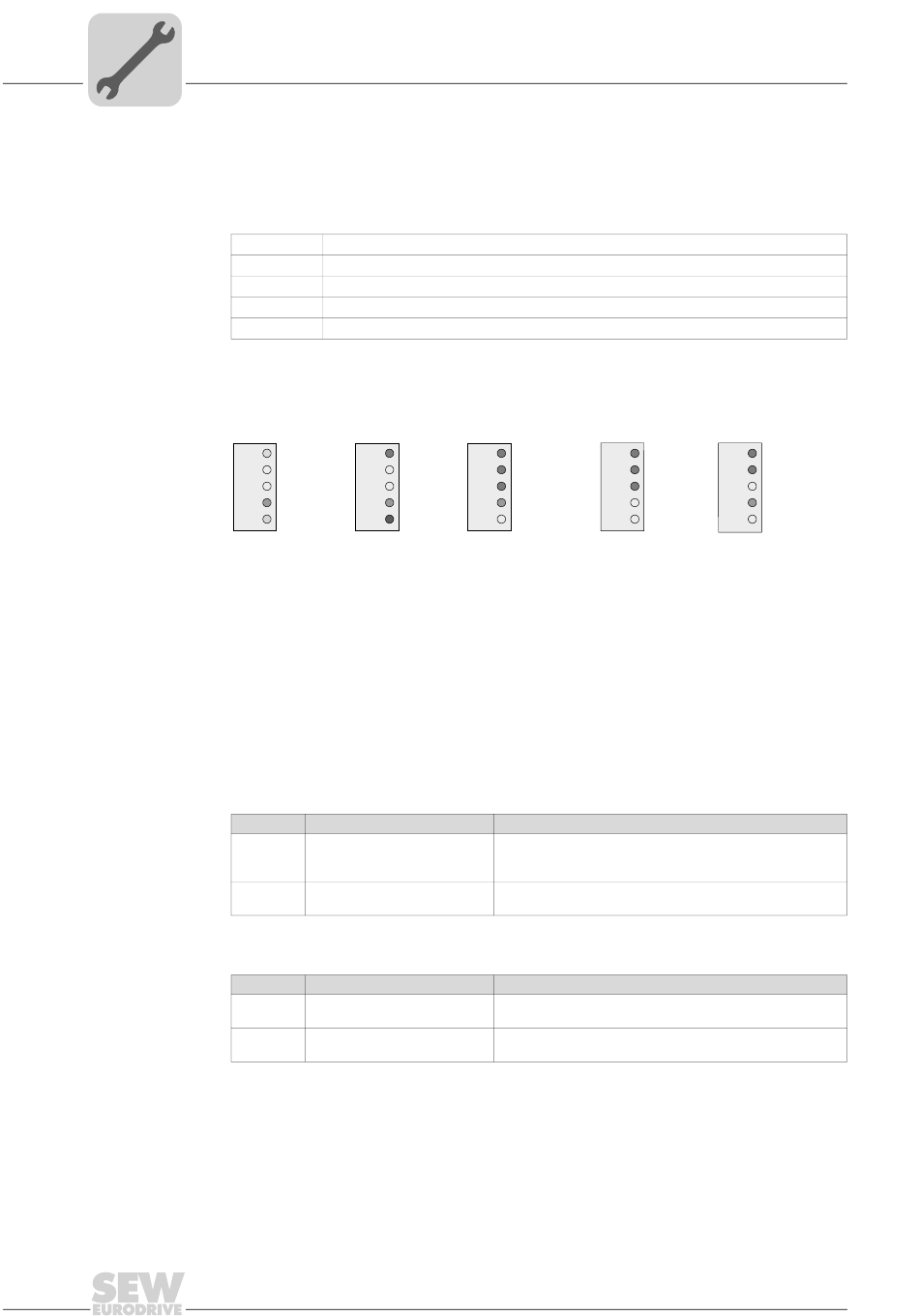

Fig. 7: Ejemplos típicos de combinaciones de LEDs
[A] Power-On del variador (INTERBUS aún no activo)
[B] Ajuste erróneo de los interruptores DIP (INTERBUS aún no activo)
[C] Fase de inicialización del sistema INTERBUS
[D] Funcionamiento correcto del INTERBUS
[E] Velocidad de transmisión en baudios mal ajustada
Estado
Significado
Encendido Está aplicada la tensión de
alimentación de la electrónica
del bus
Apagado
Falta la tensión de alimentación
de la electrónica del bus
Estado
Significado
encendido
Conexión del bus remoto de
entrada en buen estado
apagado
Conexión del bus remoto de
entrada averiada
Manual – MOVIDRIVE® MDX61B Interface de bus de campo DFI11B INTERBUS
U
verde
U
L
L
RC
verde
RC
BA
verde intermitente
BA
RD
naranja
RD
TR
TR
DESACTIVADO
[C]
[D]
Subsanación del fallo
Compruebe la colocación correcta del terminal y
la alimentación de 24 V del variador.
Subsanación del fallo
Compruebe el bus remoto de entrada de cable de fibra óptica
de entrada.
verde
U
verde
L
verde
CC
destello verde
verde
BA
DESACTIVADO
DESACTIVADO
RD
naranja
TR
DESACTIVADO/
DESACTIVADO
PCP: verde
[E]
06515AES
