4.10.3 Radio de gama media y radio de
gama media con DAB
NOTA: La AHU y el paquete ICE 4,5 y 11 están
conectados al cableado del salpicadero a
través de un conector de 24 y 26 vías; véanse
las figuras E145370 y E146212.
NOTA: Hay un cable coaxial negro que conecta
antena AM/FM/DAB montada en el techo a la
parte trasera de la AHU. Si el vehículo cuenta
con una pantalla de navegación, el cable coaxial
negro va hasta la parte trasera de la pantalla de
navegación y un segundo cable coaxial conecta
la pantalla de navegación a la AHU. También
hay un cable coaxial negro para la antena del
sistema de posicionamiento global que va hasta
la pantalla de navegación.
NOTA: Todos los vehículos, excepto aquellos solicitados
con un paquete de equipamiento previo o un
paquete de equipamiento previo (sin altavoces)
y todas las radios MyConnection, disponen de 2
variantes de pantalla multifunción (MFD) y panel
de control integrado (ICP).

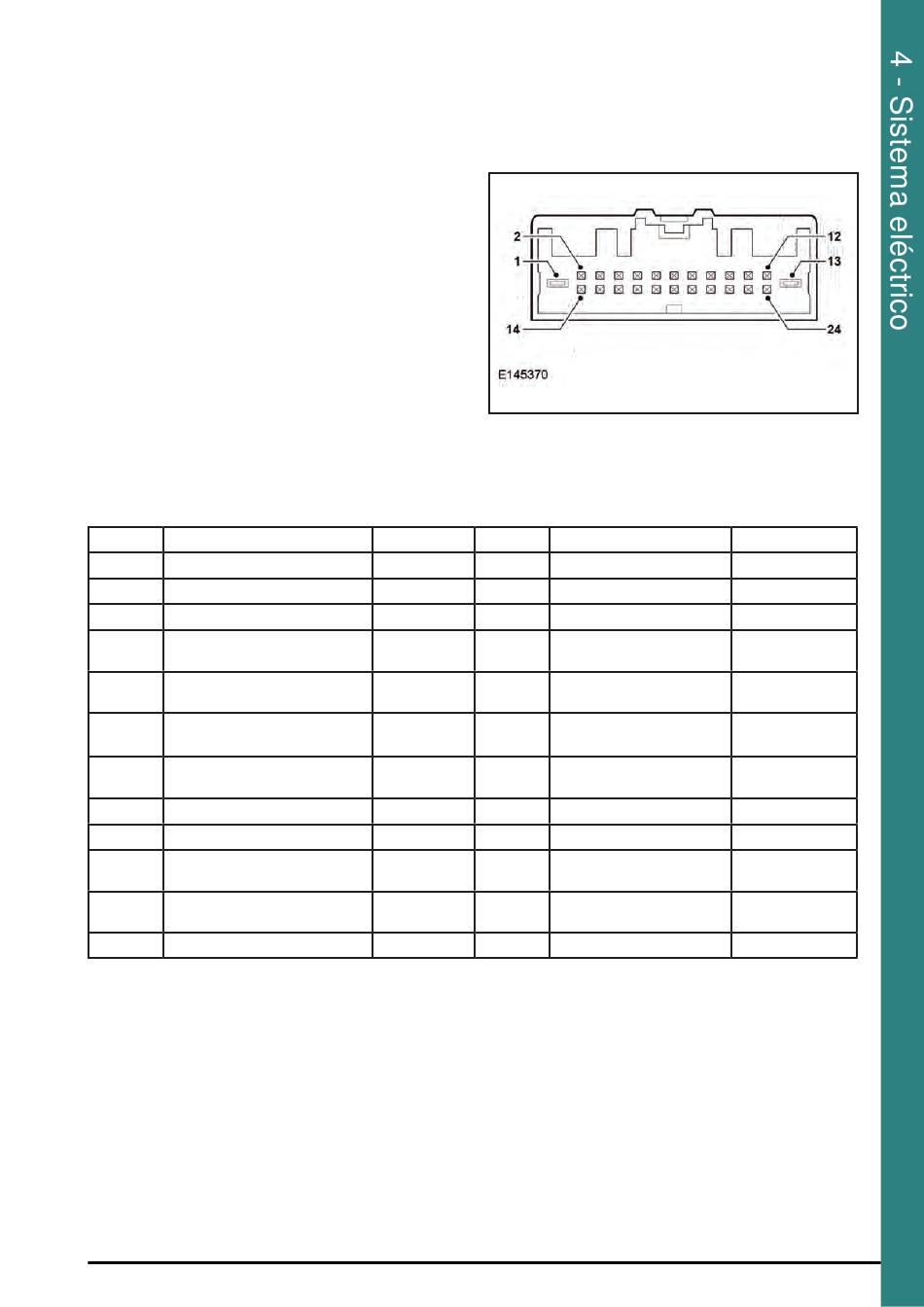

Conector de 24 terminales
Terminal Descripción
1 Batería
2 Circuito de interruptor B+
3 No se usa
4 Entrada de audio de
navegación +
5 Entrada de audio de
navegación -
6 Conector de entrada auxiliar
(AIJ) - común
7 No se usa
8 No se usa
9 Altavoz trasero izquierdo -
10 Altavoz delantero izquierdo -
11 Altavoz delantero derecho -
12 Altavoz trasero derecho -
FORD TRANSIT 2022
NOTA: Alimentación de la radio: no conecte la
alimentación permanente de la batería (KL
15) ni la toma de encendido (KL 30) de la
conexión de radio. La toma de encendido 15
solo se usa para activar la radio.
Conector de 24 terminales (8475-1 / 544127-1)
la
Tipo Terminal
Entrada 13 Masa de audio
Salida 14 CAN - Alta
-
15 CAN - Baja
Entrada 16 Blindaje de audio
para AIJ
Entrada 17 AIJ izquierdo +
Entrada 18 AIJ derecho +
-
19 Blindaje de audio para
aux2
-
20 No se usa
Salida 21 Altavoz trasero izquierdo +
Salida 22 Altavoz delantero
izquierdo +
Salida 23 Altavoz delantero
derecho +
Salida 24 Altavoz trasero derecho +
Descripción
Entrada
Entrada/salida
Entrada/salida
Entrada
Entrada
Fecha de publicación: 12/2021
Tipo
Salida
Salida
-
Salida
Salida
Salida
Salida
