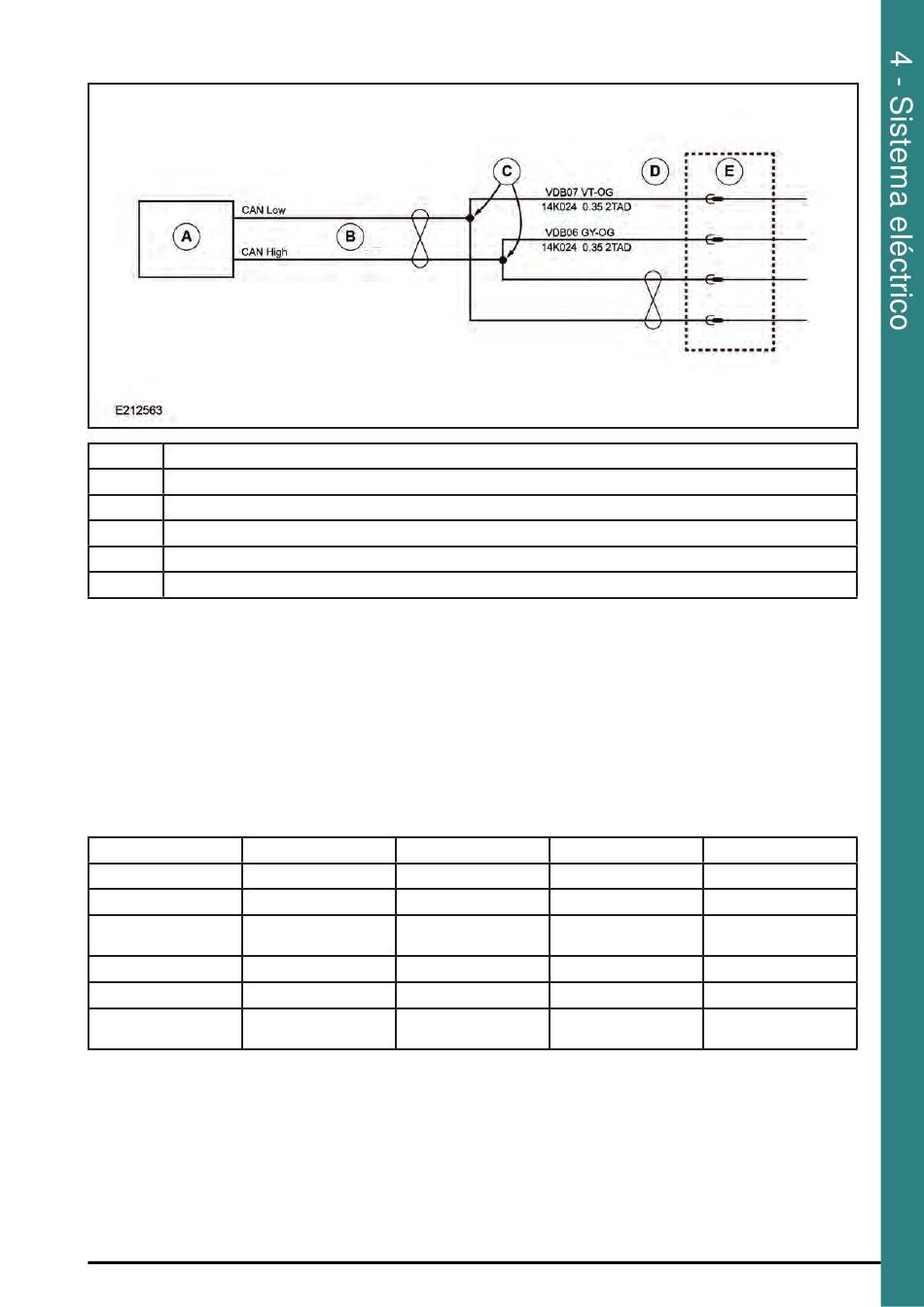

Módulo de lectura de CAN de terceros instalado
Elemento
A
Módulo de lectura instalado por el convertidor
B
Cableado del adaptador instalado por el convertidor
C
Conexión de interfaz empalmada
D
Cable de bucle de CAN de Ford - CAN baja (cable violeta/naranja), CAN alta (cable gris/naranja)
E
C22-AB
Los adaptadores de red de bus de CAN deben cumplir
las siguientes normas:
•
Originarse en el segmento principal del bus de CAN.
•
Tener una longitud final de entre 0,3 m y 2 m, consulte
la dimensión "X" en la figura E212566.
•
Tener al menos 3 giros por 50 mm de cable.
•
Seguir las instrucciones de empalme, que aparecen
más adelante en esta sección.
Requisitos de la interfaz física del empalme en EDS
Parámetro
Impedancia
Resistencia
Velocidad de la señal
Torsión
Desviación de fase
Corrección del modo
diferencial
(1)
= Los circuitos trenzados deben tener un índice mínimo de torsión de 3 giros (4 cruces de cable) por cada
50 mm. Un "giro" o "vuelta" = 180 grados. Rotación. Debe mantenerse la torsión dentro de los 50 mm de
cualquier conector de componente o en línea.
El par trenzado que forma el bus de CAN debe estar trenzado a lo largo de toda la longitud del vehículo, excepto
en un máximo de 50 mm desde los empalmes de los mazos de cables o los conectores. En los empalmes, se
permite un tramo de cable sin trenzar adicional de 50 mm entre los puntos de contacto de la CAN H y la CAN L.
FORD TRANSIT 2022
Mínimo
Nominal
108
-
-
3
(1)
-
-
Descripción
La longitud del adaptador añadido debe ser superior a
0,3 m e inferior a 2 m, debe tener al menos 3 giros por
50 mm de cable y no tener menos de 50 mm de cable
sin torsión conectado al módulo añadido o empalme.
Máximo
120
132
-
175
-
5,5
-
-
-
3,4
-
0,5
Unidades
Ohmios
miliohmios/metro
nanosegundos/
metro
Trenzado/50 mm
nanosegundos
Voltios
Fecha de publicación: 12/2021
143
