ULTRA-CUT 100 XT/200 XT/300 XT/400 XT
5. Aumentar la longitud de la varilla de tierra más allá de 20 - 30 pies (6.1 - 9.1 m) no suele aumentar la eficacia de
la varilla de tierra. Un diámetro de varilla más grande que tiene más superficie puede ayudar. A veces, mantener
el suelo alrededor de la varilla de tierra húmeda que continuamente se están ejecutando una pequeña cantidad
de agua en la que va a trabajar. Añadir sal a la tierra por remojo en agua salada puede también reducir su re-
sistencia. Usted también puede probar un químico varilla de tierra idear. Cuando se utilizan estos métodos, la
comprobación periódica de la resistencia del suelo es necesario para asegurarse de que la tierra está siendo
buena.
E. Tendido de cables de la Antorcha
1. Para minimizar las interferencias de RF, posición antorcha lleva lo más lejos posible de cualquier componentes
de CNC, motores de accionamiento, control de los cables, o líneas de energía primaria. Si los cables tienen
que pasar a través de la antorcha, lleva haciéndolo desde un ángulo. No ejecute el control de plasma u otros
cables de control en paralelo con la antorcha que lleva en el poder extensiones.
2. Mantener la antorcha lleva limpio. La suciedad y las partículas de metal purgar la energía, lo que provoca difi-
cultades en el arranque y el aumento de la probabilidad de interferencia de RF.
3.11 Conecte las líneas de líquido refrigerante

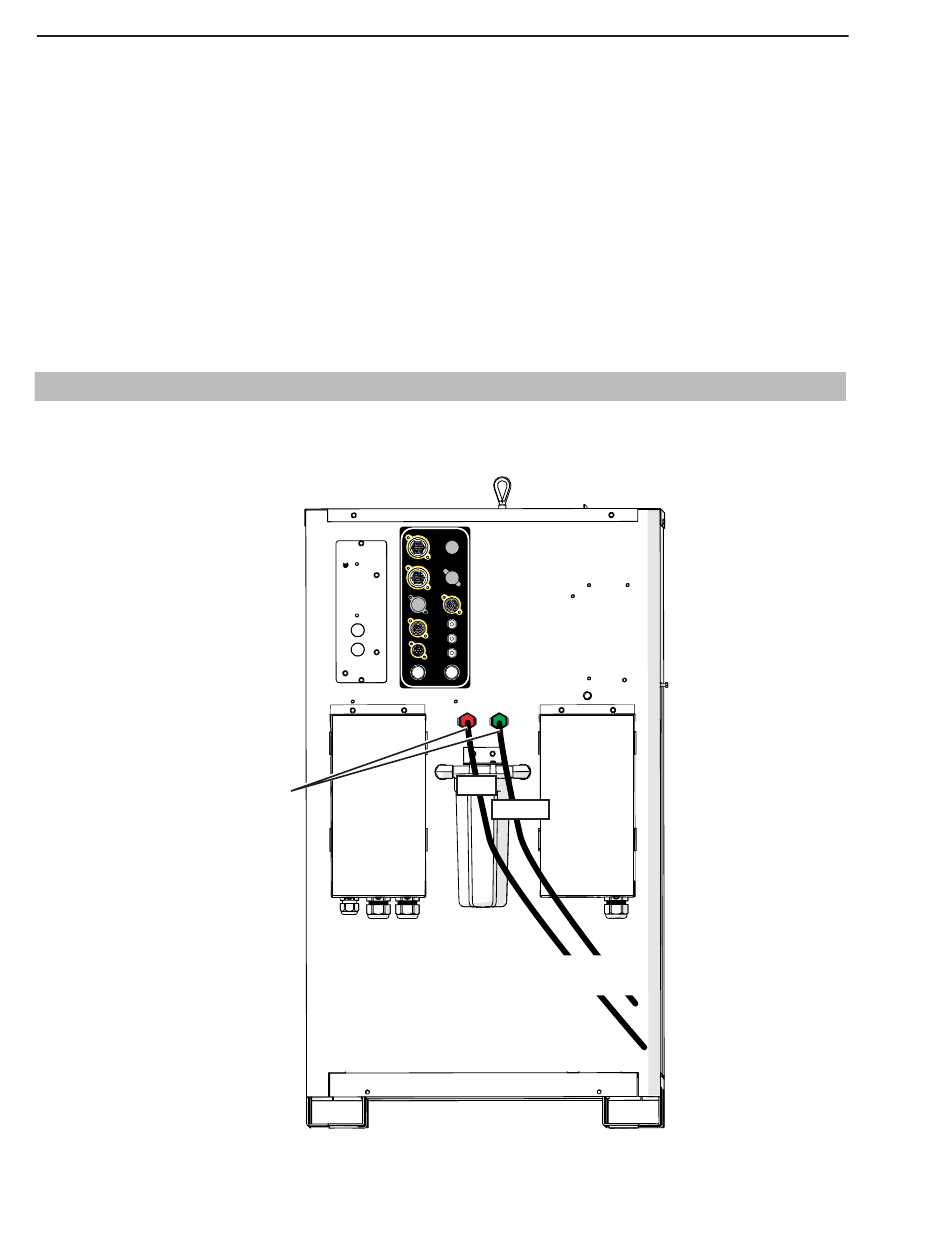

1. Conecte las mangueras del refrigerante codificadas por color a las conexiones del refrigerante situadas en
el panel posterior de la fuente de alimentación. La línea de suministro (salida) está marcada en color verde;
la línea de retorno (entrada), en color rojo.
Conexiones de la
líquido refrigerante
INSTALACIÓN
J55 - GCM
USER INPUT
J15 - CNC
HEIGHT CONTROL
J54 - TSC /COMM
J59 - RAS
CB2 - 5A 120 VAC
CB3 - 5A 24 VAC
J70 - HE
CB4 - 5A 120 VAC
F1 - 8A SB 230 VAC F2 - 8A SB 230 VAC
COOLANT
RETURN SUPPLY
ROJA
VERDE
Al RAS 1000 Iniciador de arco o
Cambiador de calor HE-400 si está utilizado
Art # A-11534SEU_AB
