ULTRA-CUT 100 XT/200 XT/300 XT/400 XT

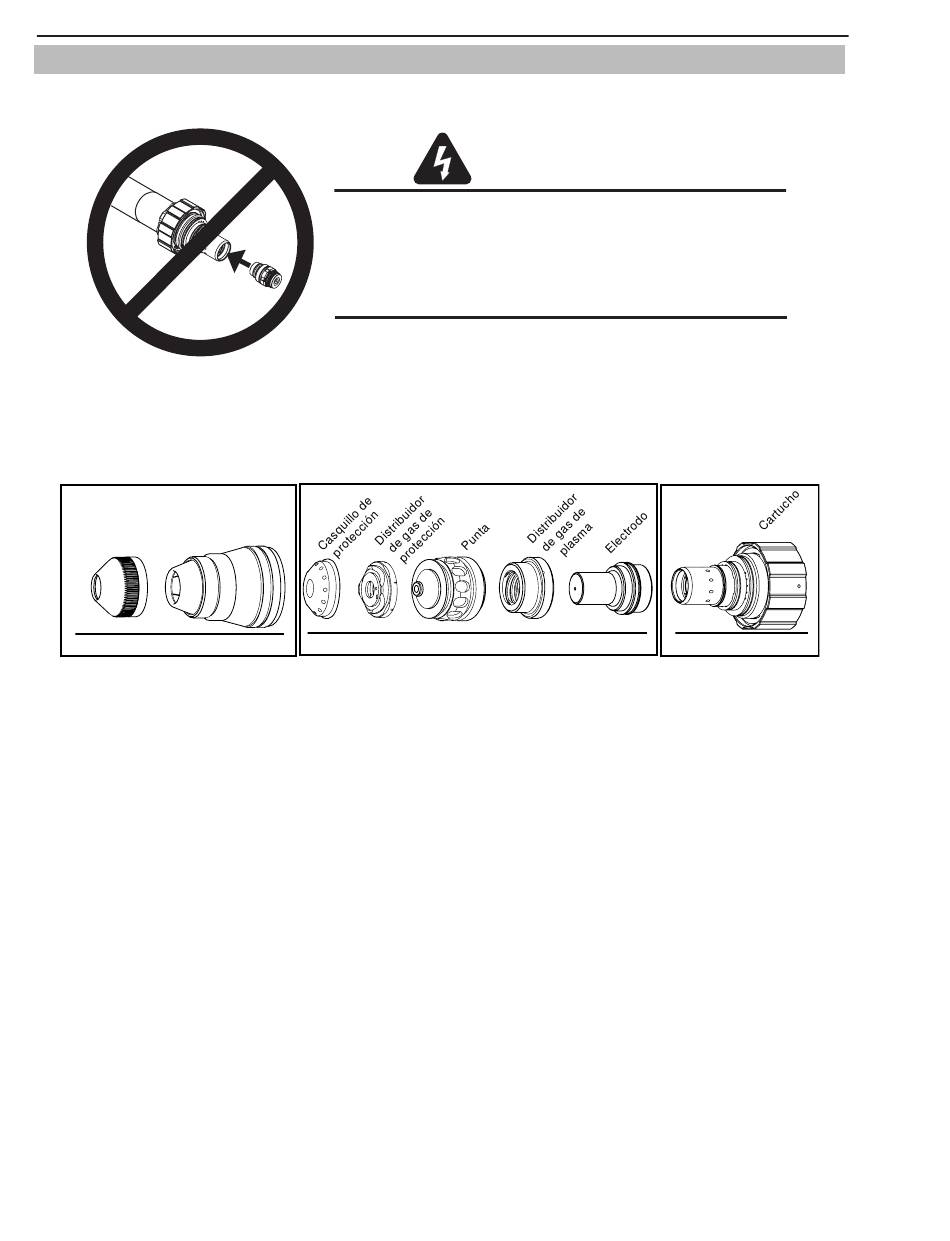

3.23 Instalación de las piezas consumibles de la antorcha
Instale las piezas consumibles como se indica a continuación para asegurar un funcionamiento apropiado. Estos
pasos le ayudarán a asegurarse de que las piezas asienten correctamente entre sí.
1. Consulte la tabla de corte apropiada para la combinación correcta de piezas para la aplicación de corte
pretendida.
2. Solo para piezas de 200 Amp, enrosque el retenedor de protección en la copa de protección.
3. Apile juntas las piezas consumibles.
Copa de
Retenedor
protección
protector
A
1 - Monte "A" 200 A solamente.
4. Inserte la pila formada por las piezas consumibles dentro del cartucho. Asegúrese de que la junta tórica
(O-ring) grande sobre la punta de la antorcha encaja completamente en el cartucho. Si alguna parte de la
junta tórica sobresale del cartucho, significa que las piezas no asientan correctamente entre sí.
5. Utilice la herramienta de extracción para sostener el conjunto del cartucho mientras gira la copa de protec-
ción (y detenedor del protector para las piezas de 200 amperios) sobre el conjunto del cartucho. Para 300
amperios las piezas ahora dan vuelta al detenedor del protector sobre la taza del protector. Cuando este
grupo está montado completamente, el protector debe resaltar del frente de la taza del protector o del dete-
nedor del protector. Si el protector no sobresale esa distancia, significa que la copa no está correctamente
ajustada en el conjunto del cartucho.
6. Saque la herramienta de extracción del cartucho. Coloque el conjunto del cartucho en el cabezal de la
antorcha. El anillo Speed Lok debe encajar en su sitio y el conjunto del cartucho debe tocar la junta tórica
grande situada en el cuerpo de la antorcha.
INSTALACIÓN
No instale los consumibles en el cartucho si éste está
montado en el cabezal de la antorcha.
Evite la presencia de materiales extraños en los consumibles
y en el cartucho.
Maneje todas las piezas cuidadosamente para evitar dañarlas,
pues ello puede afectar el desempeño de la antorcha.
2 - Monte "B".
3 - Monte "B" a "C".
3-34
AD VERTENCIAS
B
4 - Monte "A" a "B-C" asamblea.
Art # A-03887_spa
Art # A-08303SEU
C
0-5264ES
