3.12 Conectar los cables para CNC, Iniciador remoto de arco, GCM y
HE400

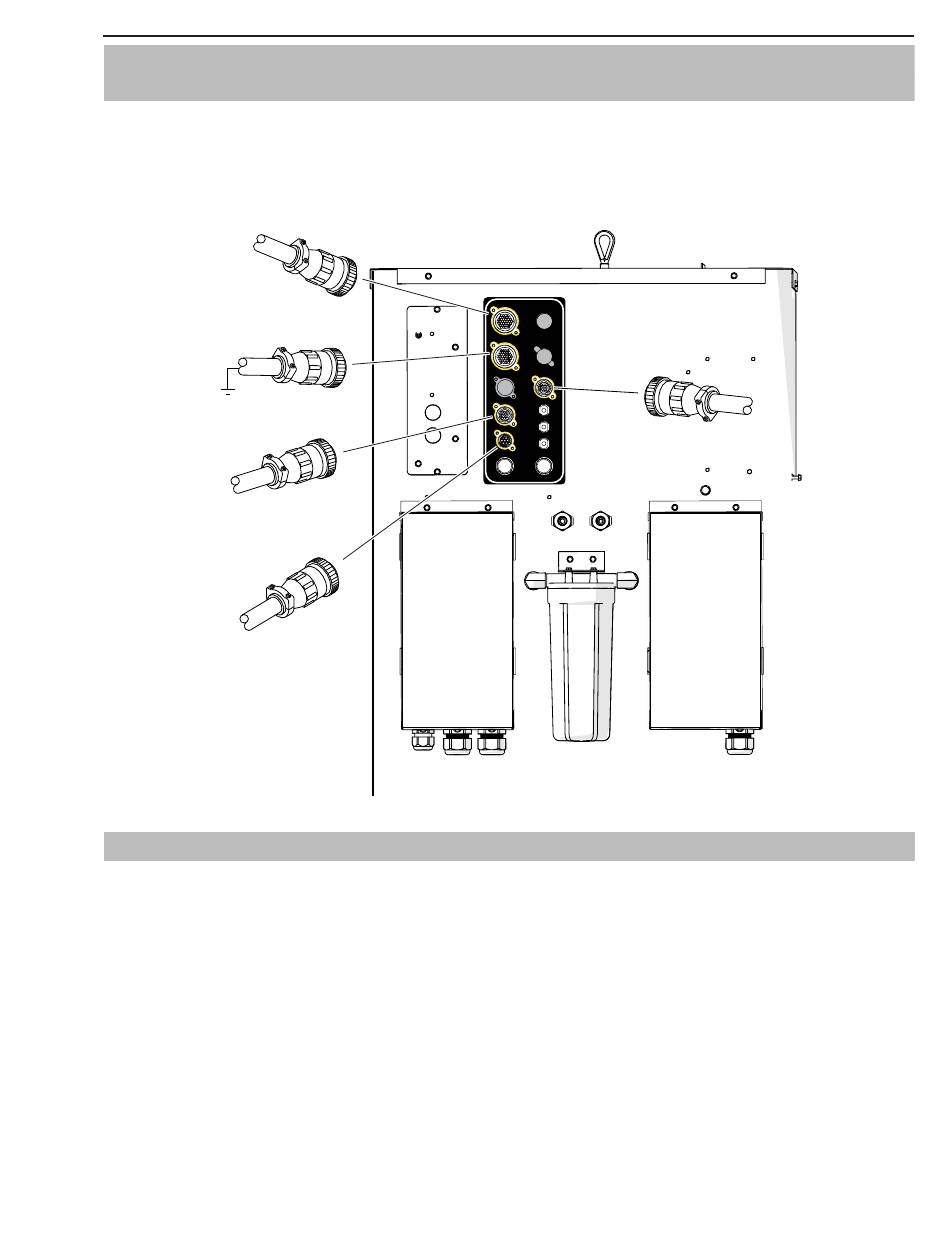

1. Conecte un extremo de cada cable a la fuente de alimentación.
2. Conecte el otro extremo del cable de CNC al dispositivo de CNC.
3. El blindaje del cable de CNC debe conectarse a tierra en el extremo del CNC.
J55 a GCM
J15 a Control
de CNC
J59 a Iniciador remoto
de arco
J70 a Cambiador
de calor
3.13 Dirección e instalación de la óptica de fibra
Información general
Este kit se utiliza para manipular e instalar correctamente los cables de fibra óptica que se usan en las consol
gas automatizadas de Thermal Dynamics Ultra-Cut ® y en los módulos de control de gas.
Se utiliza un cable de fibra óptica en lugar de un cable normal porque ofrece una inmunidad muy superior al ruido
eléctrico, si bien es más delicado y requiere una manipulación cuidadosa. Con la fibra óptica, las señales eléctricas
se convierten en señales ópticas con un transmisor LED. La señal óptica se transmite por la fibra y se convierte
de nuevo en señal eléctrica en el extremo receptor. Cualquier daño producido en la fibra debido a dobleces muy
pronunciadas o a tirones que estiren la fibra puede reducir la capacidad para transmitir señales ópticas. La fibra
se coloca en el interior de una manguera en prácticamente toda su longitud para protegerla de las abrasiones,
las quemaduras provocadas por metales calientes o las dobleces muy pronunciadas, pero los extremos quedan
expuestos y deben manipularse con cuidado.
0-5264ES
ULTRA-CUT 100 XT/200 XT/300 XT/400 XT
J55 - GCM
USER INPUT
J15 - CNC
HEIGHT CONTROL
J54 - TSC /COMM
J59 - RAS
CB2 - 5A 120 VAC
CB3 - 5A 24 VAC
J70 - HE
CB4 - 5A 120 VAC
F1 - 8A SB 230 VAC
F2 - 8A SB 230 VAC
Art # A-11971SEU
3-11
J54 TSC/
Comm
INSTALACIÓN
