MANUAL DE SERVICIO CD09
Desarmado
8712
Los siguientes procedimientos se pueden llevar a cabo úni-
camente con el eje retirado de la máquina.
Será necesario proveer un pedestal adecuado para poder
apoyar el eje una vez que se retire de la máquina.
GROVE
1. Saque el tornillo de fijación A (Figura 10-8), extraiga el
pasador de pivote B y desengrane los extremos de vari-
lla de las juntas articuladas de la dirección.
2. Retire las rótulas D.
Published 3-17-2016, Control# 599-00
SISTEMA DE DIRECCIÓN

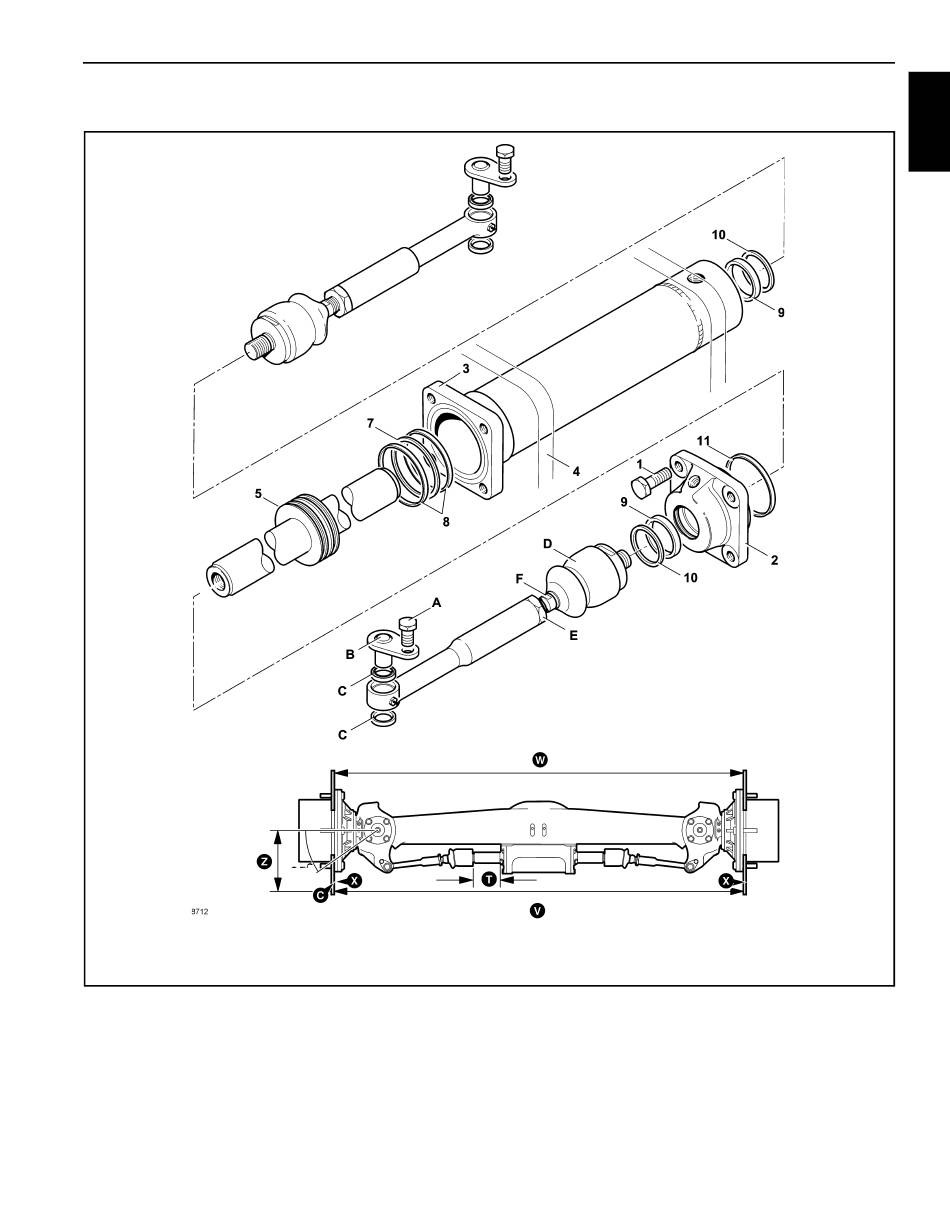

FIGURA 10-8
10
10-11
