MANUAL DE SERVICIO CD09
Anillo
compensador
Caja de la
válvula
8718-16

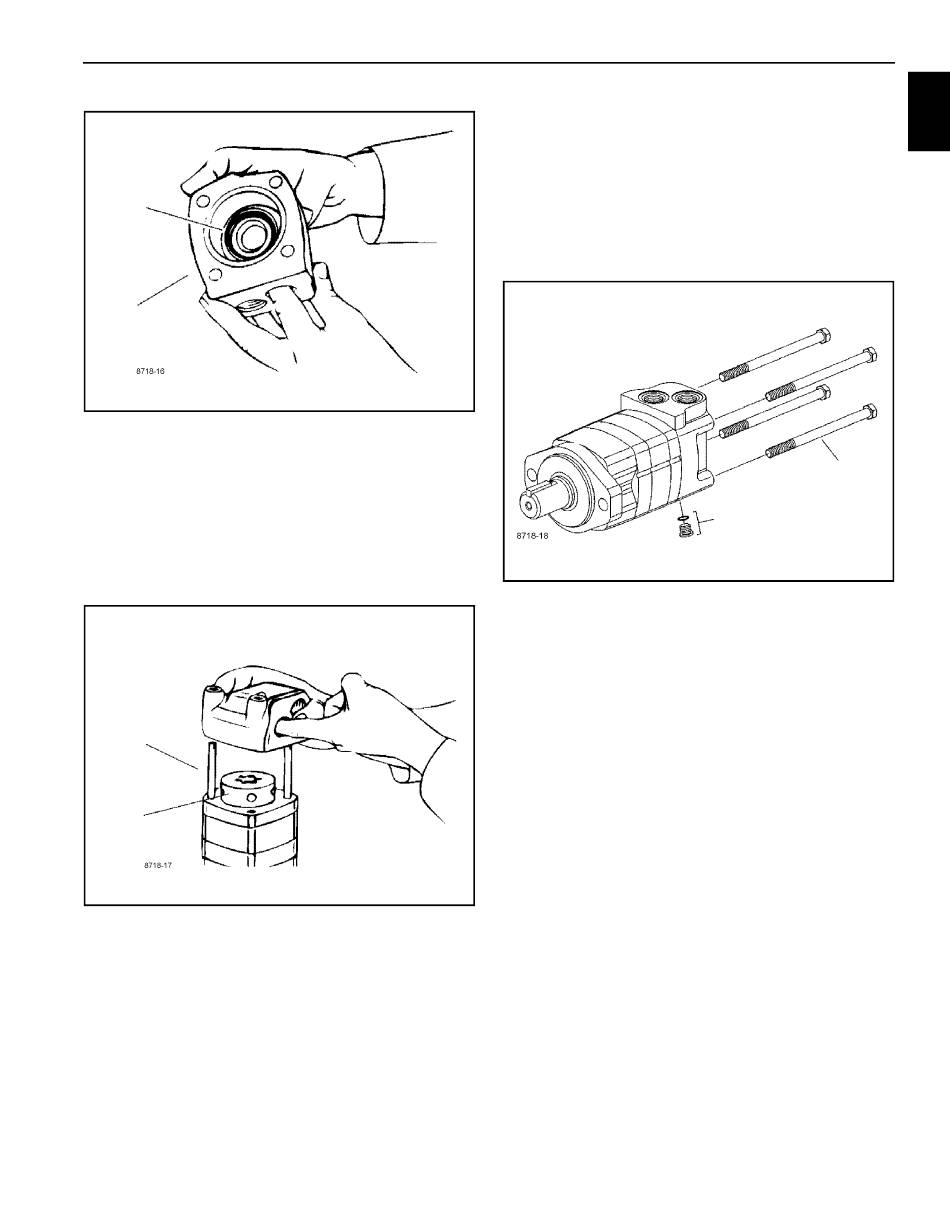

19. Inserte su dedo a través de la lumbrera de la caja de vál-
vula. Aplique presión al lado del anillo compensador,
como se ilustra en la Figura 11-31. Mantenga el anillo en
posición hasta que la caja de válvula quede contra la
placa de válvula (consulte la Figura 11-32).
NOTA: Después de instalar la caja de válvula en la placa
de válvula, verifique la colocación correcta.
Empuje hacia abajo la caja de válvula. Debe pro-
ducirse una leve acción de resorte.
Espárragos de
alineación
Placa de
válvula
8718-17
GROVE
20. Instale los pernos de acoplamiento. Si usa espárragos
de alineación, instale dos pernos opuestos a los espá-
rragos. Apriete a mano los pernos. Retire los espárra-
gos de alineación y sustitúyalos con los dos pernos
restantes. Apriete los cuatro pernos alternativamente a
un par de 50 Nm (450 lb-pulg).
21. Instale un sello en el tapón de vaciado de la caja e ins-
tale el tapón en la caja de válvula. Apriete a un par de
6 Nm (50 lb-pulg).
FIGURA 11-31
8718-18
FIGURA 11-32
Published 3-17-2016, Control# 599-00
ELEMENTOS ESTRUCTURALES
Tapón de vaciado de la
caja con sello
11
Pernos de
amarre
FIGURA 11-33
11-39
