1.2 INFORMACIÓN GENERAL DE UR
1 INTRODUCCIÓN
C) OPERACIÓN DE EXPLORACIÓN DE UR
1
Los dispositivos de la serie UR funcionan en modo de análisis cíclico. El dispositivo lee las entradas en una tabla
de estado de entrada, soluciona el programa lógico (ecuación de la FlexLogic™) y, a continuación, configura cada salida
en el estado apropiado en una tabla de estado de salida. La ejecución de todas las tareas resultantes se acciona por prio-
ridad de interrupción.

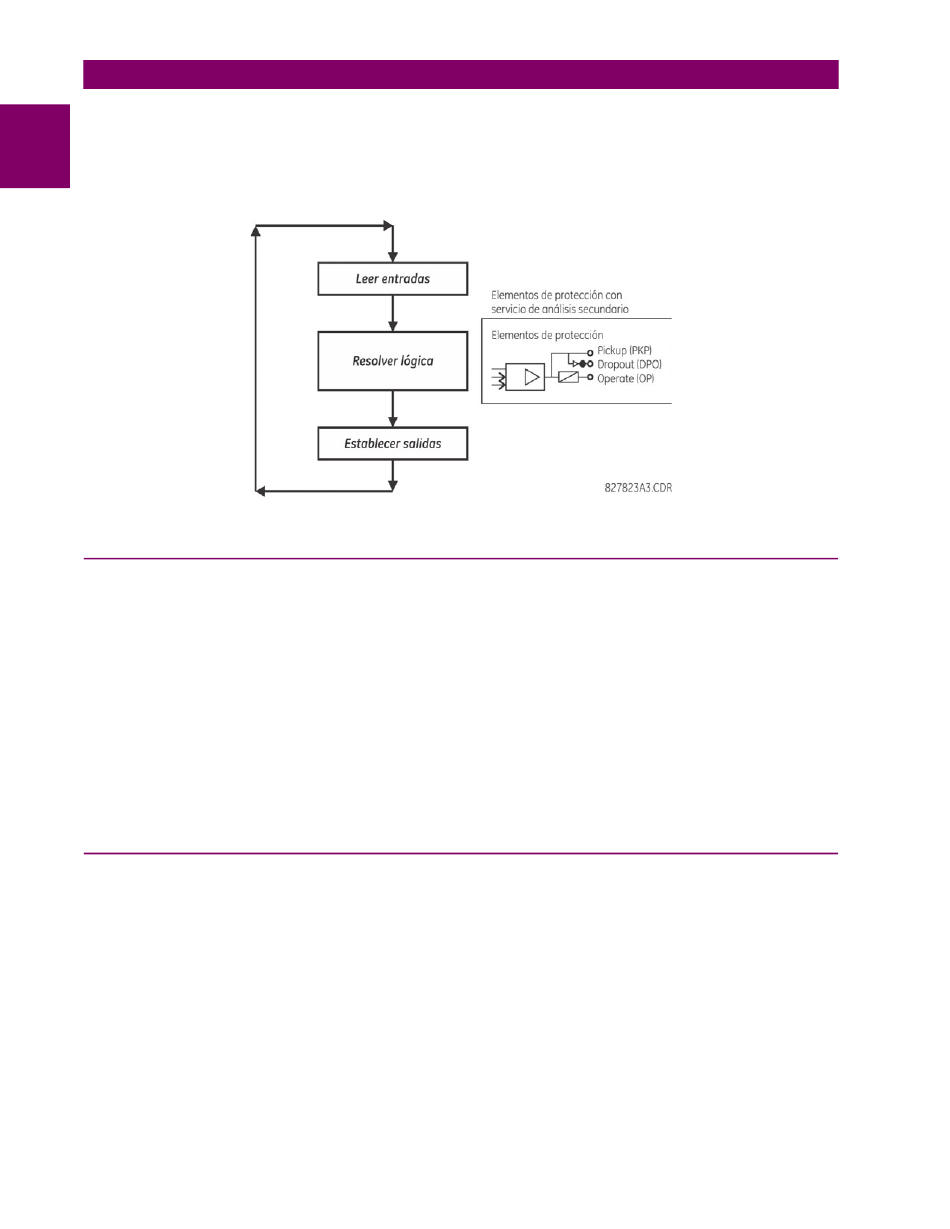

Figura 1–3: OPERACIÓN DE EXPLORACIÓN DE SERIE UR

1.2.3 ARQUITECTURA DE SOFTWARE

El firmware (software integrado en el relé) está diseñado en módulos funcionales que se pueden instalar en cualquier relé según
sea necesario. Este objetivo se logra mediante técnicas de diseño orientado a objetos y de programación (OOD/OOP).
Las técnicas orientadas a objetos implican el uso de objetos y clases. Un objeto se define como "una entidad lógica que
contiene datos y código que manipula esos datos". Una clase es la forma general de objetos similares. Mediante el uso de
este concepto, se puede crear un clase de protección con los elementos de protección como objetos de clase, por ejemplo
sobreintensidad temporal, sobreintensidad instantánea, diferencial de corriente, subtensión, sobretensión, subfrecuencia y
distancia. Estos objetos representan módulos de software totalmente autónomos. El mismo concepto de objeto-clase se
puede usarse en medición, control de entrada/salida, HMI, comunicaciones o cualquier otra entidad funcional del sistema.
El empleo de OOD/OOP en la arquitectura del software del G60 logra las mismas características que la arquitectura del
hardware: modularidad, escalabilidad y flexibilidad. El software de aplicaciones para cualquier dispositivo de la serie UR
(por ejemplo protección de alimentador, protección de transformador, protección de distancia) se crea combinando objetos
de las diversas clases de funcionalidad. En consecuencia, se obtiene el mismo aspecto y manejo en toda la familia de apli-
caciones basadas en la plataforma de la serie UR.

1.2.4 CONCEPTOS IMPORTANTES

Como se ha descrito anteriormente, la arquitectura de los relés de la serie UR es distinta de la de los dispositivos anterio-
res. Algunas secciones del capítulo 5 son muy útiles para obtener un conocimiento general de este dispositivo. Las funcio-
nes más importantes del relé están contenidas en "elementos". La sección Introducción a los elementos del capítulo 5
contiene una descripción de los elementos de la serie UR. En la sección Elementos de control del capítulo 5 se incluyen
ejemplos de elementos simples y algunos ejemplos de este manual. En la sección Introducción a las fuentes de CA del
capítulo 5 hay una explicación del uso de entradas de TI y TT. La sección Introducción a FlexLogic™ del capítulo 5 con-
tiene una descripción de cómo se utilizan las señales digitales y cómo se enrutan dentro del relé.
1-4
Sistema de protección de generador G60
GE Multilin
