3 HARDWARE
A) DESCRIPCIÓN
Hay dos módulos de comunicaciones entre relés RS422 disponibles: RS422 de un solo canal (módulo 7T) y RS422
de canal dual (módulo 7W). Los módulos se pueden configurar para funcionar a 64 kbps o 128 kbps. Se recomienda
usar un cable de par trenzado con protección AWG 20-24 para las conexiones externas. Estos módulos están protegidos
con dispositivos de supresión de tensión con aislamiento óptico.
Las clavijas de protección (6a y 7b) están conectadas internamente a la clavija de tierra (8a). La terminación de protección
adecuada es la siguiente:
• Sitio 1: Una terminación de protección en las clavijas 6a o 7b, o ambas.
• Sitio 2: Una terminación de protección en la clavija COM 2b.
La impedancia de terminación del reloj debe coincidir con la impedancia de la línea.
En la figura siguiente se muestra la interconexión de clavijas típica entre dos interfaces RS422 de un solo canal instaladas
en la ranura W. Todas las interconexiones de clavijas se deben mantener para la conexión a un multiplexor.
Figura 3–40: INTERCONEXIÓN DE CLAVIJAS TÍPICA ENTRE DOS INTERFACES RS422
B) APLICACIÓN DE DOS CANALES MEDIANTE MULTIPLEXORES
La interfaz RS422 se debe usar en aplicaciones de uno o dos canales a través de SONET/SDH o sistemas multiplexados.
Cuando se usa en aplicaciones de un canal, la interfaz RS422 enlaza con sistemas de orden superior de la forma habitual,
respetando las conexiones de transmisión (Tx), recepción (Rx) y temporización de envío (ST). Sin embargo, cuando se
usa en aplicaciones de dos canales, se deben seguir ciertos criterios, ya que hay una entrada de reloj para los dos canales
RS422. El sistema funcionará correctamente si se observan las conexiones siguientes y el módulo de datos tiene una fun-
ción de temporización de terminales. La temporización de terminales es una función habitual en casi todas las unidades
de datos síncronos, que permite que el módulo acepte temporización de fuente externa. Con la función de temporización
de terminales, se pueden realizar aplicaciones de dos canales si se respetan estas conexiones: Las salidas de temporiza-
ción de envío del multiplexor (módulo de datos 1) se conecta a las entradas de reloj de la interfaz UR-RS422 de la manera
habitual. Además, las salidas de temporización de envío del módulo de datos 1 tendrán las correspondientes entradas de
GE Multilin
3.3 MÓDULOS DE COMUNICACIONES DE ENTRADA Y SALIDA DIRECTA

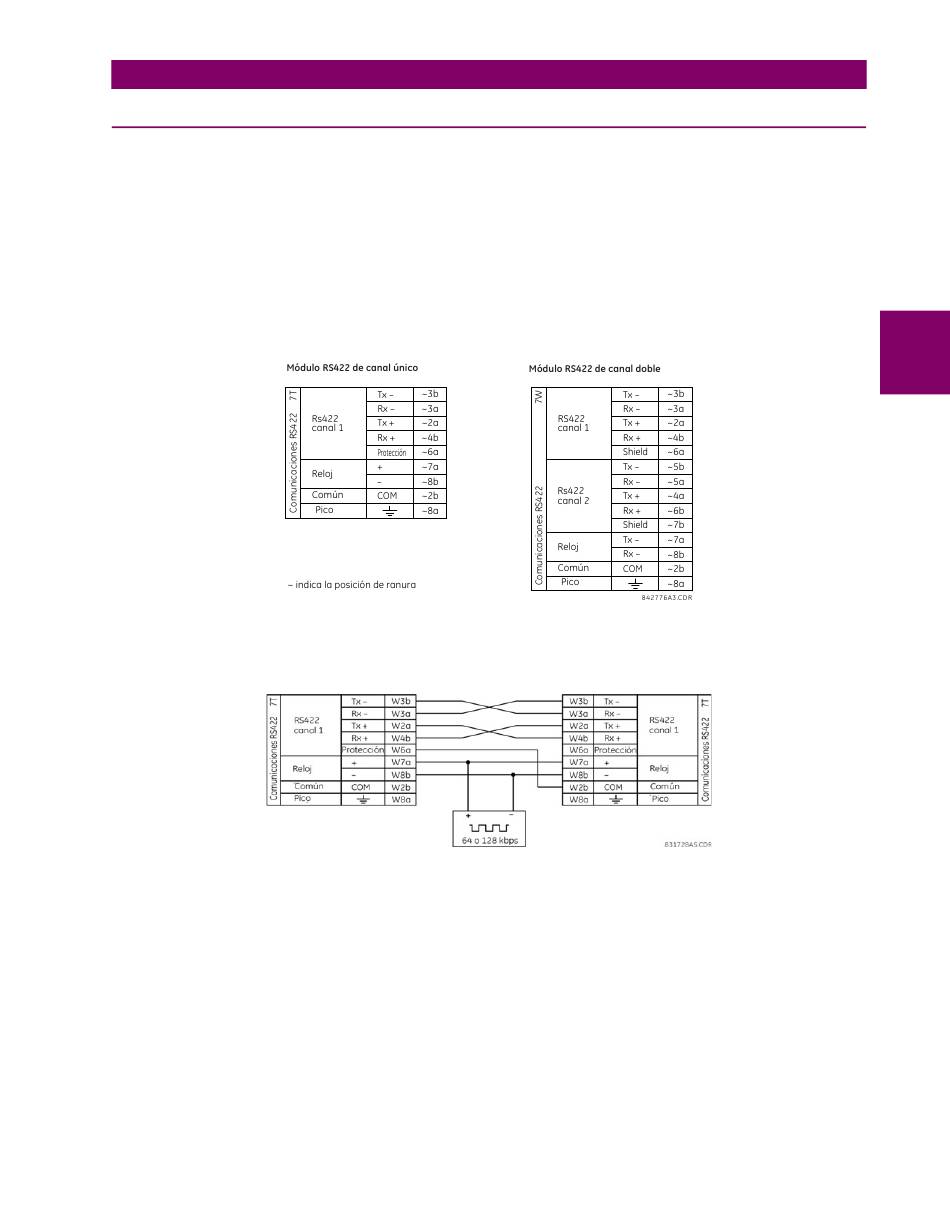

Figura 3–39: CONEXIONES DE INTERFAZ RS422
Sistema de protección de generador G60

3.3.5 INTERFAZ RS422

3
3-35
