3.3 MÓDULOS DE COMUNICACIONES DE ENTRADA Y SALIDA DIRECTA
Tabla 3–4: OPCIONES DE COMUNICACIÓN DE LOS CANALES (Hoja 2 de 2)
MÓDULO
ESPECIFICACIÓN
7A
820 nm, multimodo, LED, 1 canal
7B
1300 nm, multimodo, LED, 1 canal
7C
1300 nm, modo único, ELED, 1 canal
7D
1300 nm, modo único, láser, 1 canal
7E
Canal 1: G.703, canal 2: 820 nm, multimodo
7F
Canal 1: G.703, canal 2: 1.300 nm, multimodo
7G
Canal 1: G.703, canal 2: 1300 nm, ELED modo único
7H
820 nm, multimodo, LED, 2 canales
7I
1300 nm, multimodo, LED, 2 canales
3
7J
1300 nm, modo único, ELED, 2 canales
7K
1300 nm, modo único, LÁSER, 2 canales
7L
Canal 1: RS422, canal: 820 nm, multimodo, LED
7M
Canal 1: RS422, canal 2: 1300 nm, multimodo, LED
7N
Canal 1: RS422, canal 2: 1300 nm, modo único, ELED
7P
Canal 1: RS422, canal 2: 1300 nm, modo único, láser
7Q
Canal 1: G.703, canal 2: 1300 nm, modo único, láser
7R
G.703, 1 canal
7S
G.703, 2 canales
7T
RS422, 1 canal
7V
RS422, 2 canales, 2 entradas de reloj
7W
RS422, 2 canales

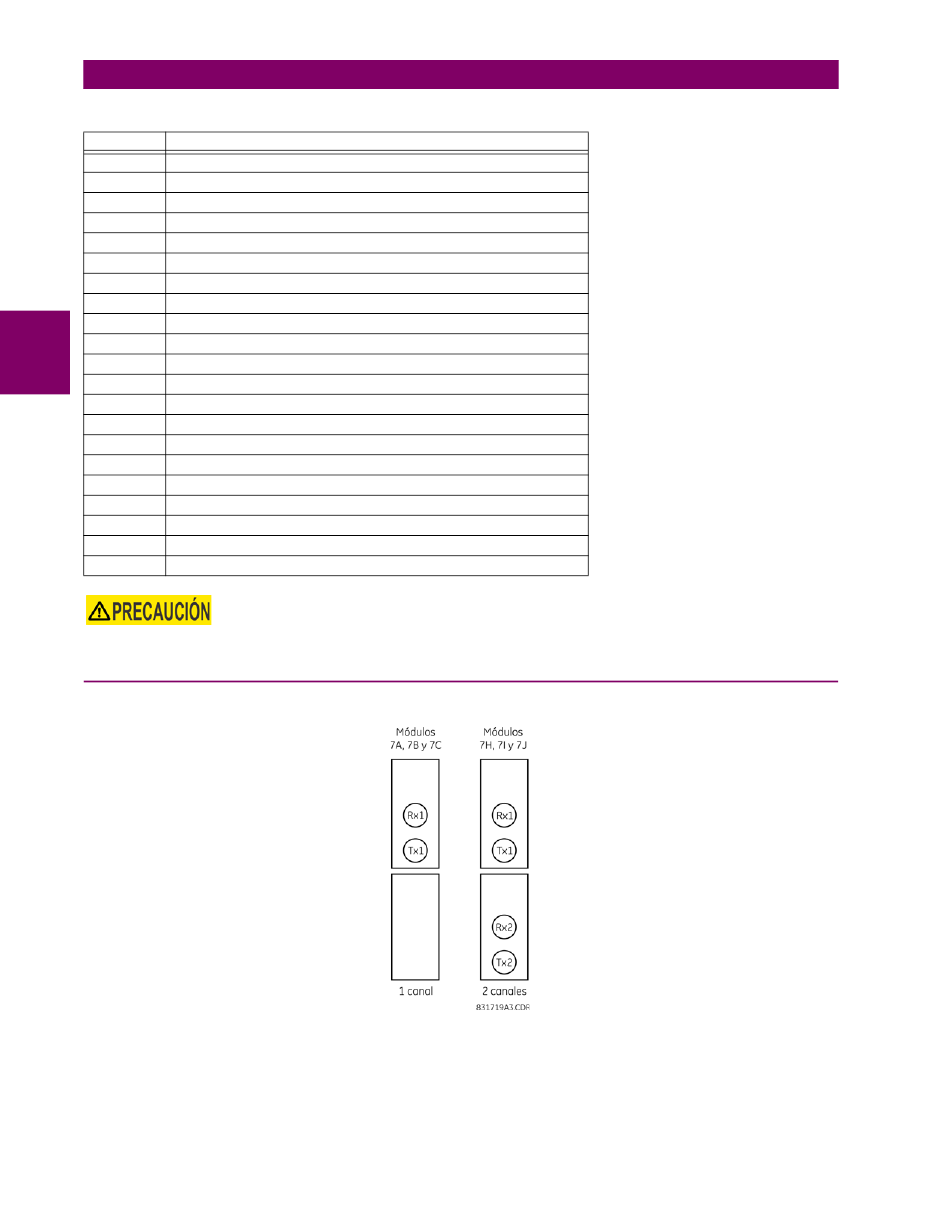

En la figura siguiente se muestra la configuración de los módulos 7A, 7B, 7C, 7H, 7I y 7J, solo de fibra.
3-30
MIRAR LA SALIDA DE UN TRANSMISOR DE FIBRA PODRÍA CAUSAR LESIONES EN LOS OJOS.
Figura 3–32: MÓDULOS DE FIBRA LED Y ELED
Sistema de protección de generador G60
3.3.2 FIBRA: TRANSMISORES DE LED Y ELED
