3.2 CABLEADO
La característica de auto-burnishing se puede desactivar o activar con los conmutadores DIP de cada placa hija.
Hay un conmutador DIP para cada contacto, hasta un total de 16 entradas.
3
El circuito con auto-burnishing tiene un fusible interno por motivos de seguridad. Al realizar el mantenimiento nor-
mal, la función de auto-burnishing se puede comprobar con un osciloscopio.
NOT
Los módulos de entrada de transductor pueden recibir señales de entrada de transductores externos de salida de mA c.c.
(mA c.c. entrada) o de detectores de temperatura de resistencia (RTD). El hardware y el software están diseñados para reci-
bir señales de estos transductores externos y convertir estas señales a un formato digital para su uso en caso necesario.
Los módulos de salida de transductor proporcionan salidas de corriente C.C. en varios rangos estándar de mA c.c. Hay soft-
ware disponible para configurar casi cualquier cantidad analógica utilizada en el relé para controlar las salidas analógicas.
Cada módulo de entradas/salidas de transductor tiene un total de 24 conexiones de terminal. Las conexiones se organizan
en ocho filas, con tres terminales por fila. Cualquier fila se puede usar para entradas o salidas. Los terminales de la
columna "a" tienen polaridad positiva y los terminales de la columna "c" tienen polaridad negativa. Puesto que toda una fila
se usa para un solo canal de entrada/salida, el nombre del canal se asigna usando la posición de la ranura y el número
de fila del módulo.
Cada módulo exige también que se realice una conexión desde un bus de tierra externo en el terminal 8b. Las salidas
de corriente requieren un cable blindado de par trenzado, con el blindaje conectado a tierra en un solo extremo. En la
siguiente figura se ilustran los tipos de módulo de transductor (5A, 5C, 5D, 5E y 5F) y las disposiciones de canales que se
pueden pedir para el relé.
Donde aparezca un símbolo "~, sustitúyalo con la posición de ranura del módulo.
NOT
3-22

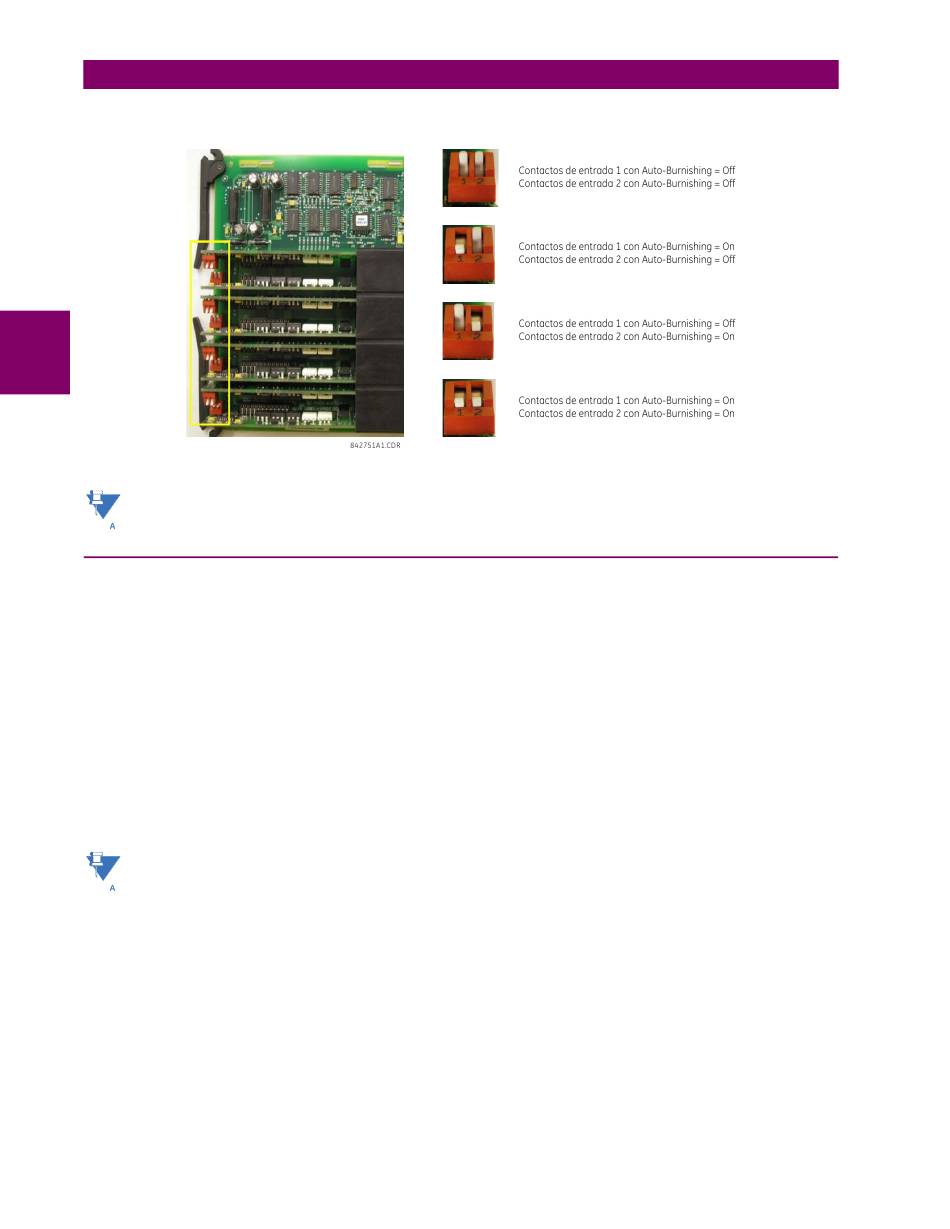

Figura 3–22: CONMUTADORES DIP CON AUTO-BURNISHING
Sistema de protección de generador G60

3.2.7 ENTRADAS/SALIDAS DE TRANSDUCTOR
