3 HARDWARE
El estado del LED de configuración del reloj es:
• Verde parpadeando: modo de temporización en bucle mientras se recibe un paquete de datos válido
• Amarillo parpadeando: modo interno mientras se recibe un paquete de datos válido
• Rojo fijo: modo de temporización interno mientras no se recibe un paquete de datos válido
El estado del LED de enlace/de actividad es:
• Verde parpadeando: FPGA está recibiendo un paquete de datos válido
• Amarillo fijo: FPGA está recibiendo un "bit amarillo" y sigue estando amarillo para cada "bit amarillo"
• Rojo fijo: FPGA no está recibiendo un paquete válido o el paquete recibido no es válido
Los módulos de comunicaciones C37.94SM (2A y 2B) de la serie UR están diseñados para interconectar con multiplexores
digitales compatibles con IEEE C37.94 modificados o con convertidores de interfaz compatibles con IEEE C37.94 que se
han convertido de fibra óptica multimodo 820 nm a fibra óptica de un solo modo ELED de 1300 nm. El estándar
IEEE C37.94 define un enlace óptico punto a punto para datos síncronos entre un multiplexor y un dispositivo de telepro-
tección. Estos datos son normalmente de 64 kbps, pero el estándar prevé velocidades de hasta 64n kbps, donde n = 1,
2,..., 12. El módulo de comunicaciones C37.94SM de la serie UR es de 64 kbps solo con n fijo en 1. La trama es un
modelo G.704 válido recomendado por la International Telecommunications Union (ITU-T) desde el punto de vista de la
trama y la velocidad de datos. La trama es de 256 bits y se repite a una velocidad de trama de 8000 Hz, con una velocidad
de bits resultante de 2048 kbps.
Las especificaciones del módulo son las siguientes:
Estándar IEEE emulado: emula el C37.94 para interfaz de fibra óptica de 1  64 kbps (módulos fijados en n = 1
•
o 64 kbps).
Tipo de cable de fibra óptica: Fibra óptica con núcleo de diámetro de 9/125 m.
•
• Modo de fibra óptica: modo único, compatible con ELED con transmisor HP HFBR-1315T y receptor HP HFBR-2316T.
• Longitud de cable de fibra óptica: hasta 11.4 km.
• Conector de fibra óptica: tipo ST.
• Longitud de onda: 1300 ±40 nm.
• Conexión: igual que en todas las conexiones de fibra óptica, se necesita una conexión Tx a Rx.

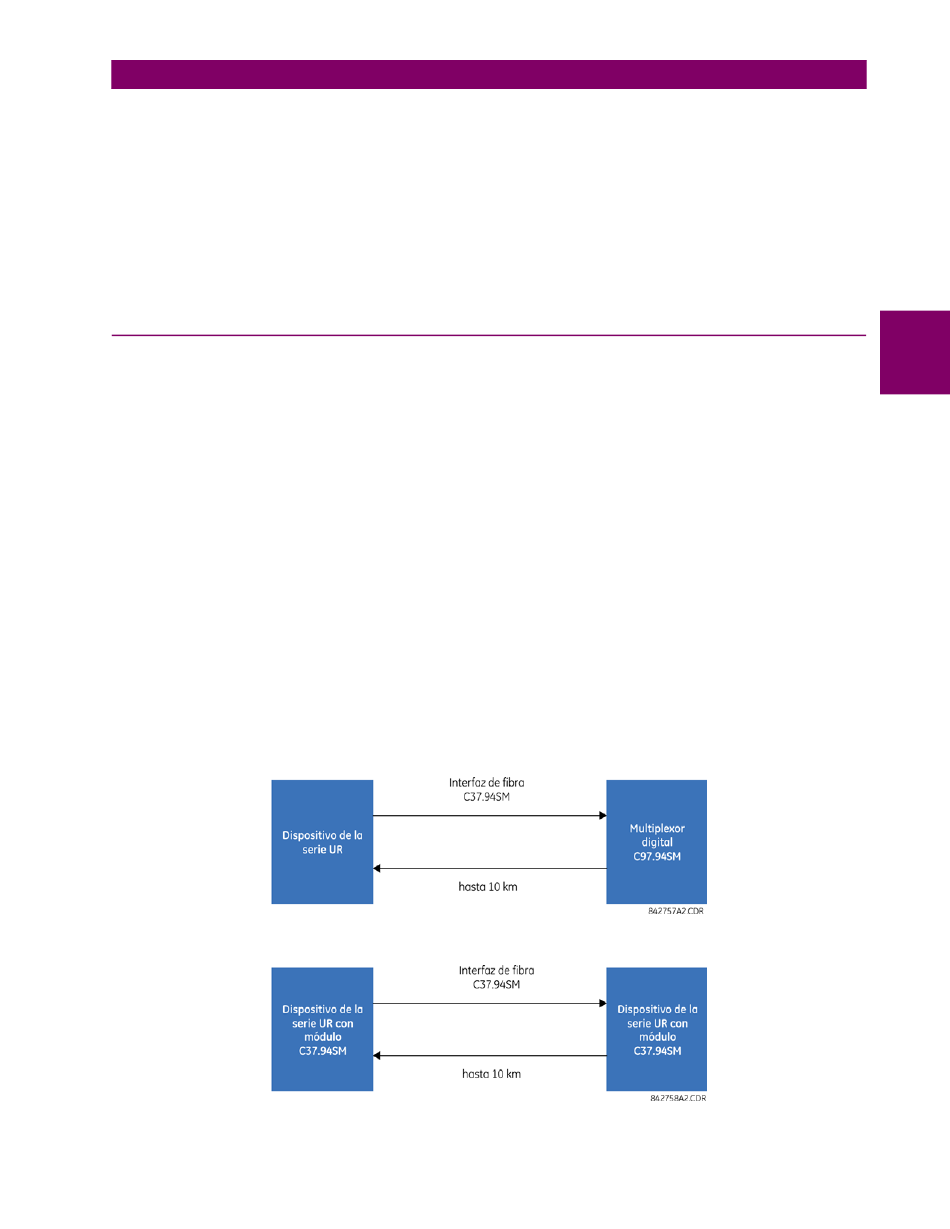

El módulo de comunicaciones C37.94SM de la serie UR se puede conectar directamente a cualquier multiplexor digital
compatible que admita C37.94SM, como se muestra a continuación.
También se puede conectar directamente a cualquier otro relé de la serie UR con un módulo C37.94SM como se indica
más abajo.
