5 CONFIGURACIÓN
El valor del ajuste PICKUP DELAY debe ser mayor que el tiempo de operación de interruptor de potencia para evi-
tar alarmas no deseadas.
NOT
EJEMPLO 2: SUPERVISIÓN DE INTEGRIDAD DEL CIRCUITO DE DISPARO DEL INTERRUPTOR DE POTENCIA
Si se necesita supervisar el circuito de disparo de forma continua, con independencia de la posición del interruptor de poten-
cia (abierto o cerrado), debe proporcionarse un método para mantener el flujo de corriente de supervisión a través del cir-
cuito de disparo cuando el interruptor está abierto (como se muestra en la figura siguiente). Esto se puede conseguir
conectando una resistencia apropiada (consulte la figura siguiente) a través del contacto auxiliar en el circuito de disparo. En
este caso, no es necesario supervisar el circuito de supervisión con la posición del interruptor de potencia; el ajuste
está seleccionado en "Off". En esta situación, los ajustes son los siguientes (ejemplo de EnerVista UR Setup mostrado).
La conexión de cableado en los dos ejemplos anteriores es aplicable a los contactos de forma A con supervisión
de tensión y al contacto de estado sólido con supervisión de tensión.
NOT
GE Multilin

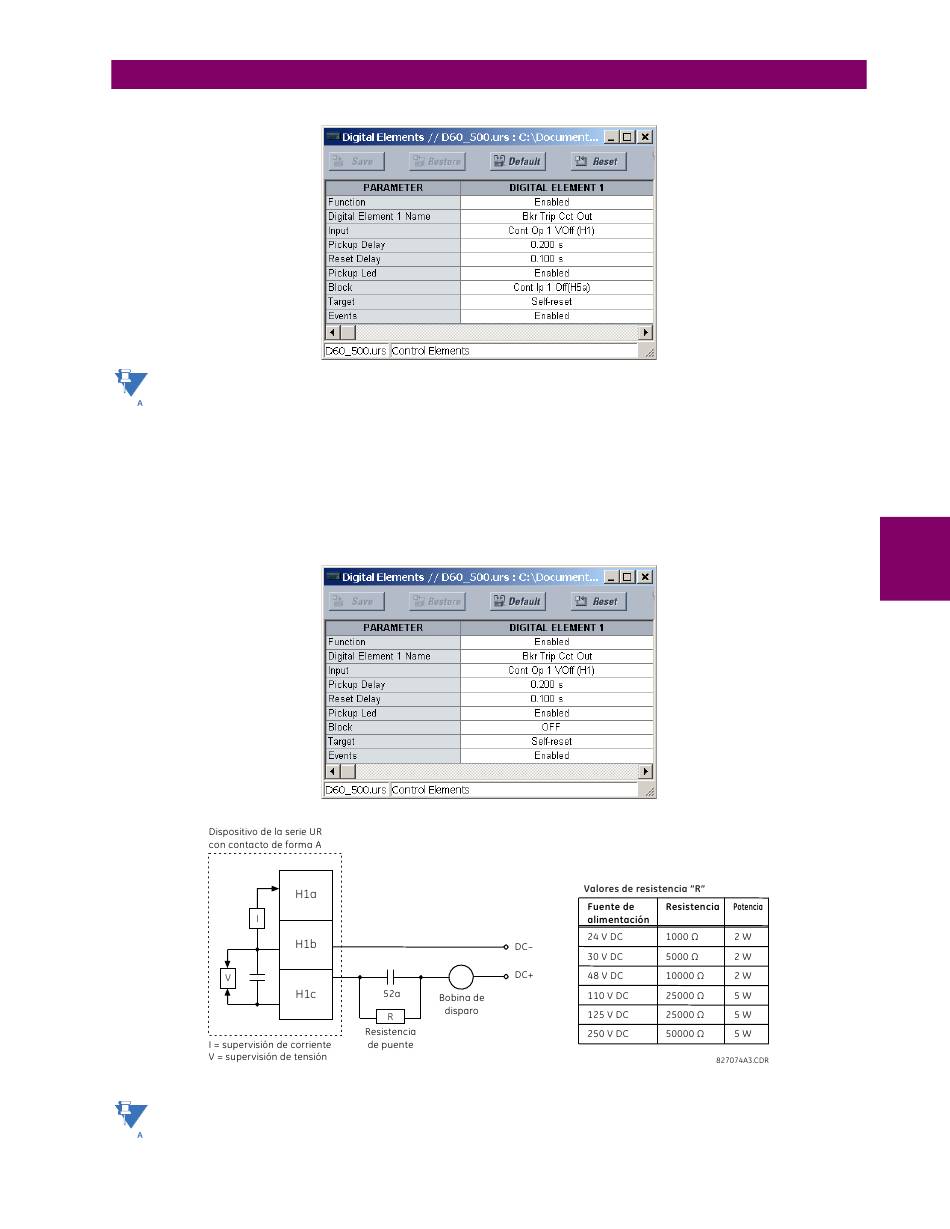

FIGURA 5–134: EJEMPLO DE CIRCUITO DE DISPARO 2
Sistema de protección de generador G60
5.7 ELEMENTOS DE CONTROL
BLOCK
5
5-247
