3.2 CABLEADO

CONTACTOS DE ENTRADA:

Un contacto seco tiene un lado conectado al terminal B3b. Se trata del carril de tensión CC positiva de 48 V que suministra
el módulo de la fuente de alimentación. El otro lado del contacto seco está conectado al terminal de contacto de entrada
necesario. Cada grupo de contactos de entrada tiene su propio terminal (negativo) común, que se debe conectar al termi-
nal negativo de CC (B3a) del módulo de la fuente de alimentación. Cuando se cierra un contacto seco, una corriente de 1 a
3 mA fluye por el circuito asociado.
Un contacto húmedo tiene un lado conectado al terminal positivo de una fuente de alimentación CC externa. El otro lado
del este contacto está conectado al terminal de contacto de entrada necesario. Si se usa un contacto húmedo, el lado
negativo de la fuente externa se debe conectar al terminal común del relé (negativo) de cada grupo de contactos.
La tensión máxima de la fuente externa para esta disposición es de 300 V CC.
El umbral de tensión en el que cada grupo de cuatro contactos de entrada detectará un contacto de entrada cerrado se
puede programar en 17 V CC para fuentes de 24 V, 33 V CC para fuentes de 48 V, 84 V CC para fuentes de 110 a 125 V,
3
y 166 V CC para fuentes de 250 V.

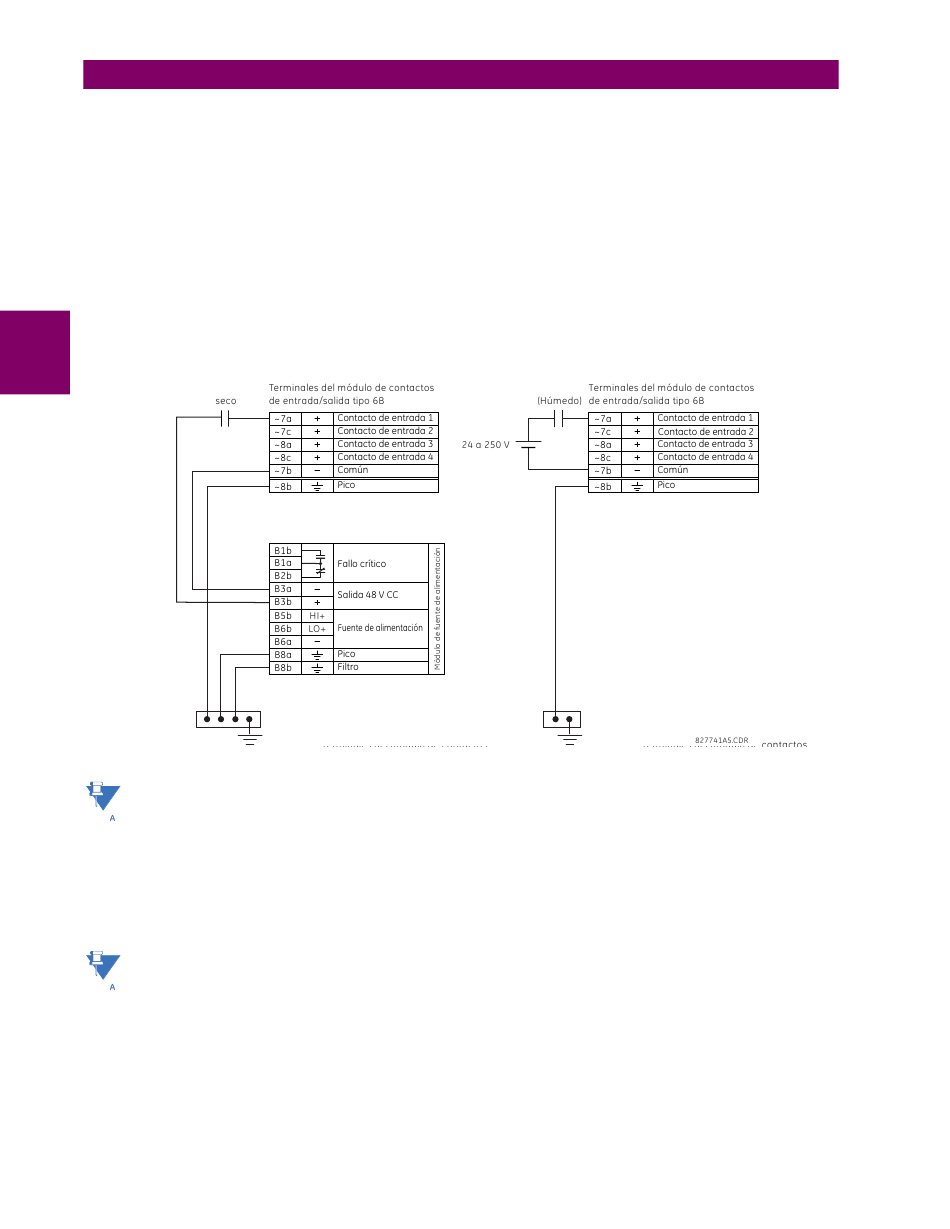

Figura 3–20: CONEXIONES DE CONTACTOS DE ENTRADA SECOS Y HÚMEDOS
Donde aparezca un símbolo "~", sustitúyalo con la posición de ranura del módulo.
NOT
Los contactos de salida se pueden pedir de forma A o de forma C. Los contactos de forma A se pueden conectar para la
supervisión de circuitos externa. Estos contactos se suministran con circuitos de supervisión de tensión y corriente usados
para detectar pérdida de tensión CC en un circuito, y para detectar la presencia de corriente CC en los contactos cuando
se cierra el contacto de forma A. Si se habilita, la supervisión de corriente se puede utilizar como señal de aislamiento para
garantizar que el contacto de forma A no trata de abrir el circuito de bobina inductiva cuando está energizada y suelda los
contactos de salida.
El relé no detecta una falta a tierra de CC en la salida externa de fuente de alimentación de 48 V CC. Se reco-
mienda usar una fuente CC externa.
NOT
3-20 Sistema de protección de generador G60
