En la figura siguiente se muestra la configuración para los módulos láser de fibra 72, 73, 7D y 7K.
Al usar una interfaz láser podría ser necesario utilizar atenuadores para garantizar que no se excede
la potencia de entrada óptica máxima en el receptor.
A) DESCRIPCIÓN
En la figura siguiente se muestra la configuración de la interfaz codireccional 64K ITU G.703.
El módulo G.703 es fijo a 64 kbps. El ajuste
no es aplicable a este módulo.
NOT
Se recomienda usar un par trenzado con protección AWG 24 en las conexiones externas, con la protección a tierra en un
solo extremo. La conexión de la protección a la clavija X1a o X6a pone a tierra la protección, ya que estas clavijas están
conectadas a tierra internamente. Por ello, si se usa la clavija X1a o X6a, no se debe conectar a tierra el otro extremo. Este
módulo de interfaz está protegido mediante dispositivos de supresión de tensión.
GE Multilin
3.3 MÓDULOS DE COMUNICACIONES DE ENTRADA Y SALIDA DIRECTA

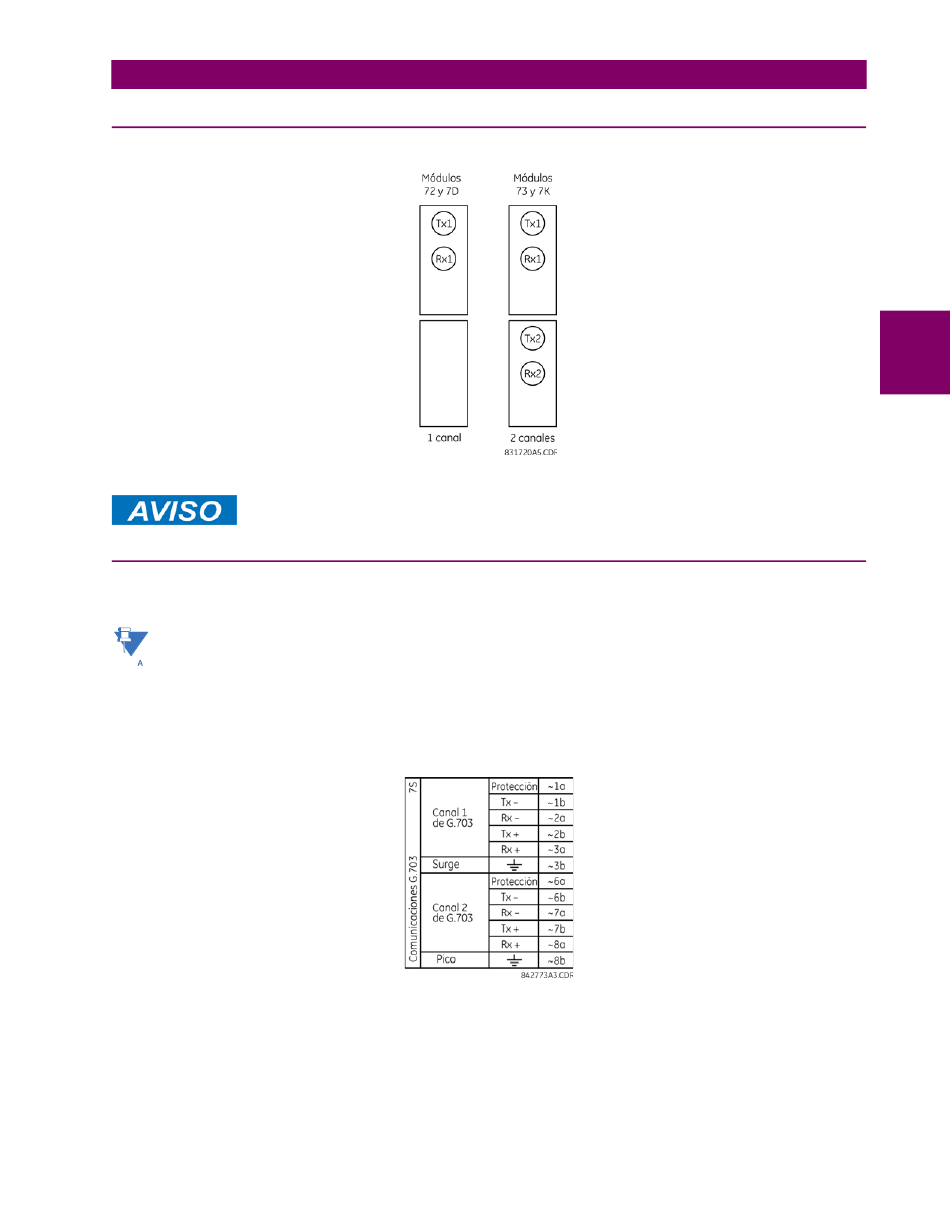

Figura 3–33: MÓDULOS LÁSER DE FIBRA

SETTINGS
Figura 3–34: CONFIGURACIÓN DE INTERFAZ G.703
Sistema de protección de generador G60
3.3.3 TRANSMISOR LÁSER DE FIBRA

PRODUCT SETUP DIRECT I/O
3.3.4 INTERFAZ G.703

DIRECT I/O DATA RATE
