3 HARDWARE
3 HARDWARE 3.1DESCRIPCIÓN
A) UNIDADES HORIZONTALES
El relé G60 está disponible como unidad horizontal de montaje en bastidor de 19 pulgadas con una placa frontal extraíble.
Al hacer el pedido, se puede pedir la placa frontal estándar o la mejorada. La placa frontal mejorada contiene más botones
programables por el usuario e indicadores LED.
El diseño modular permite al personal cualificado actualizar o reparar el relé fácilmente. La placa frontal tiene bisagras
para facilitar el acceso a los módulos extraíbles. También se puede quitar si el montaje se va a realizar en puertas de pro-
fundidad limitada.
A continuación se indican las dimensiones de la carcasa, junto con los detalles del recorte del panel para montar el panel.
Cuando vaya a colocar el recorte del panel, asegúrese de disponer de espacio suficiente para abrir la placa frontal sin
que los equipos cercanos lo dificulten.
El relé debe ser montado de manera que el panel frontal descanse nivelado con la puerta del panel, permitiendo el acceso al
teclado y al puerto de comunicaciones RS232 al operador. La relé se fija al panel con los cuatro tornillos suministrados.
6.995"
[177,67 mm]

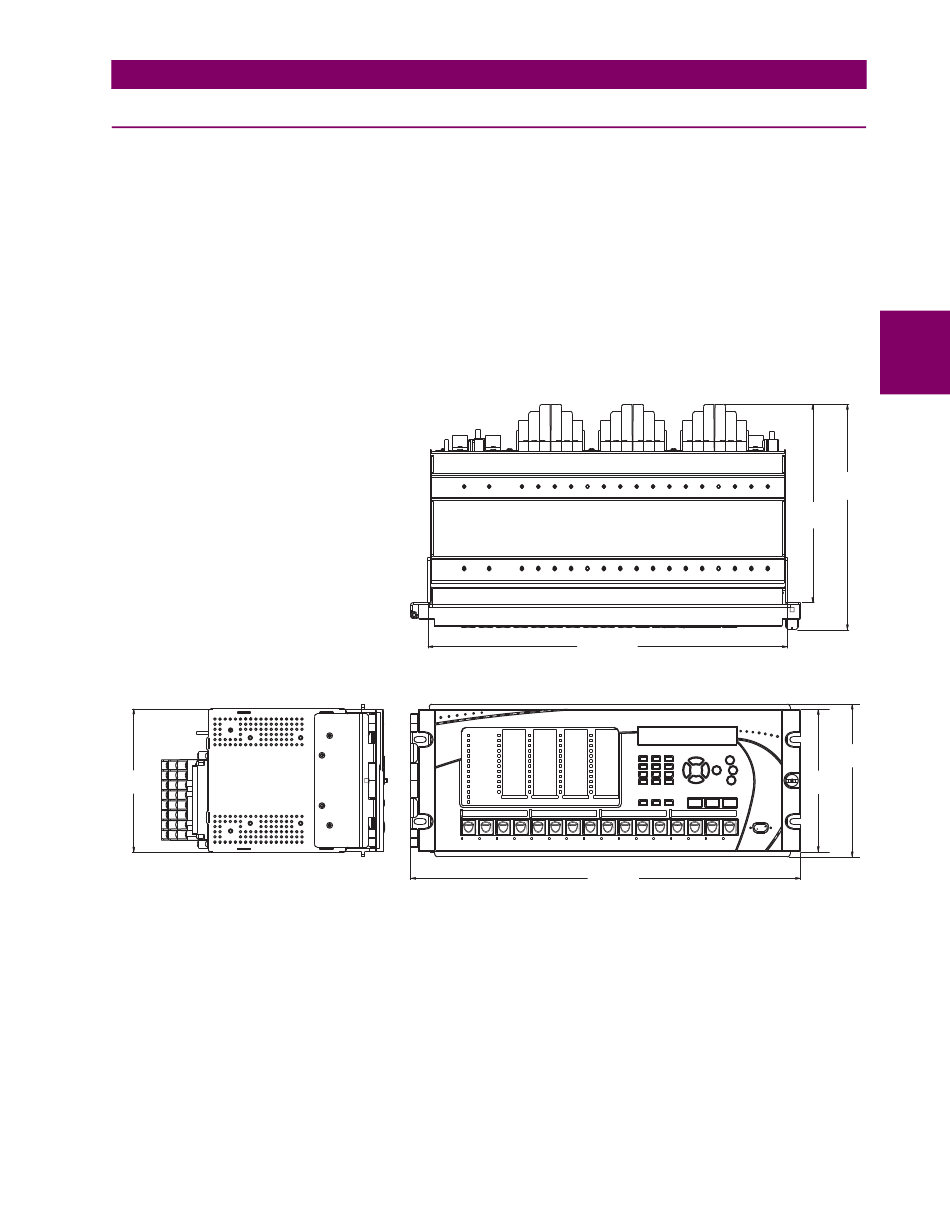

Figura 3–1: G60 DIMENSIONES HORIZONTALES (PANEL MEJORADO)
GE Multilin Sistema de protección de generador G60
3.1 DESCRIPCIÓN
3.1.1 SECCIÓN DE PANEL
17.56"
[446,02 mm]
19.040"
[483,62 mm]
3
11.016"
[279,81 mm]
9.687"
[246,05 mm]
7.460"
[189,48 mm]
6.960"
[176,78 mm]
842807A1.CDR
3-1
