Symbolerläuterungen
3
WARNUNG: Nichtbeachtung kann
Verletzungen oder Tod zur Folge haben.
2
VORSICHT: Nichtbeachtung kann zur
Beschädigung oder Zerstörung des
Produktes führen.
1
HINWEIS: Spezielle Informationen zur
Bedienung des Instrumentes.
Gebrauchsanweisung befolgen
Hersteller
Symbol description
3
WARNING: Failure to observe may result
in injury or even death.
2
CAUTION: Failure to observe may result
in damage to or even destruction of the
product.
1
NOTE: Special information on the
operation of the instrument.
Follow instructions for use
Manufacturer
Explicación de los símbolos
3
CUIDADO: La inobservancia de este
aviso podría conllevar lesiones o incluso
la muerte.
2
ADVERTENCIA: La inobservancia de este
aviso podría conllevar deterioros o incluso
la destrucción del producto.
1
NOTA: Informaciones especiales para el
manejo del instrumento.
Siga el manual de instrucciones
Fabricante
KARL STORZ SE & Co. KG, Dr.-Karl-Storz-Straße 34, 78532 Tuttlingen, Germany, Phone: +49 7461 708-0, Fax: +49 7461 708-105, E-Mail: info@karlstorz.com
1
D
GEBRAUCHSANWEISUNG
IMAGE1 PILOT
Modell TC 014
4
1
2
1 3D-Wheel
2 Enter-Taste
3 Esc-Taste
4 Programmierbare Tasten
5 KSLOCK
1
Produktbeschreibung

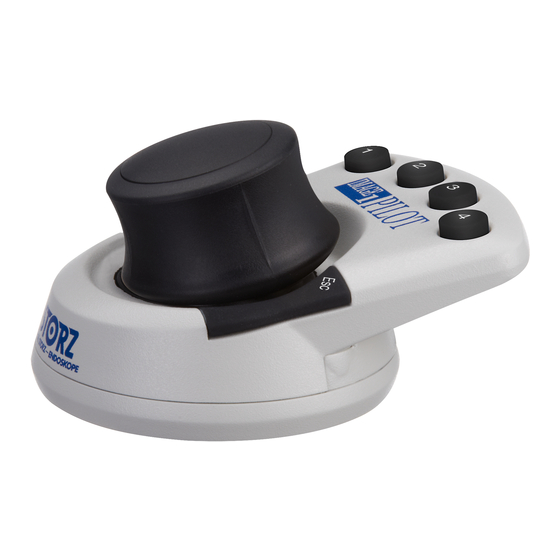

IMAGE1 PILOT, Steuerungsgerät mit 3D-Wheel, vier
programmierbaren Funktionstasten und USB-Anschluss,
zur intuitiven Steuerung von Kamerasystemen und
angeschlossenen Geräten, zur Verwendung mit
IMAGE1 S und VITOM
®
3D Exoskop (TH 200).
2
Zweckbestimmung
Das IMAGE1 PILOT Eingabegerät dient zur
Bedienung der IMAGE1 S Kamera-Kontrolleinheit
und angeschlossener Geräte/Kameraköpfe während
chirurgischen Eingriffen.
Der IMAGE1 PILOT hat keinen Patientenkontakt und ist
deshalb nicht invasiv.
3
Indikationen/Kontraindikationen
Die Indikation ist durch das Gerät definiert, welches mit
dem IMAGE1 PILOT gesteuert wird.
Die Kontraindikation ist durch das Gerät definiert,
welches mit dem IMAGE1 PILOT gesteuert wird.
E
INSTRUCTION MANUAL
IMAGE1 PILOT
Model TC 014
3
5
1 3D wheel
2 Enter button
3 Esc button
4 Programmable buttons
5 KSLOCK
1
Product description
IMAGE1 PILOT, control unit with 3D wheel, four
programmable function keys and USB port, for intuitive
control of camera systems and connected devices, for
use with IMAGE1 S and VITOM
3D exoscope (TH 200).
®
2
Intended use
The IMAGE1 PILOT input device is intended for the
operation of the IMAGE1 S camera control unit and
connected devices/camera heads during surgical
procedures.
The IMAGE1 PILOT does not come into contact with the
patient and is therefore non-invasive.
3
Indications/contraindications
The indication is defined by the device that is controlled
using the IMAGE1 PILOT.
The contraindication is defined by the device that is
controlled using the IMAGE1 PILOT.
ES
MANUAL DE INSTRUCCIONES
IMAGE1 PILOT
Modelo TC 014
1
1 Rueda 3D
2 Tecla Enter
3 Tecla Esc
4 Teclas programables
5 KSLOCK
1
Descripción del producto
IMAGE1 PILOT, unidad de control con rueda 3D,
cuatro teclas de función programables y conexión
USB, para el control intuitivo de sistemas de cámara y
aparatos conectados, para utilizar con la IMAGE1 S y el
exoscopio VITOM
®
3D (TH 200).
2
Uso previsto
La IMAGE1 PILOT es un periférico de entrada que
sirve para manejar la unidad de control de la cámara
IMAGE1 S y los aparatos/cabezales de la cámara
conectados durante intervenciones quirúrgicas.
La IMAGE1 PILOT no entra en contacto con el paciente
y, por ello, no es invasiva.
3
Indicaciones/contraindicaciones
La indicación viene definida por el aparato que se
controle con la IMAGE1 PILOT.
La contraindicación viene definida por el aparato que se
controle con la IMAGE1 PILOT.
V 2.0 – 10/2017
