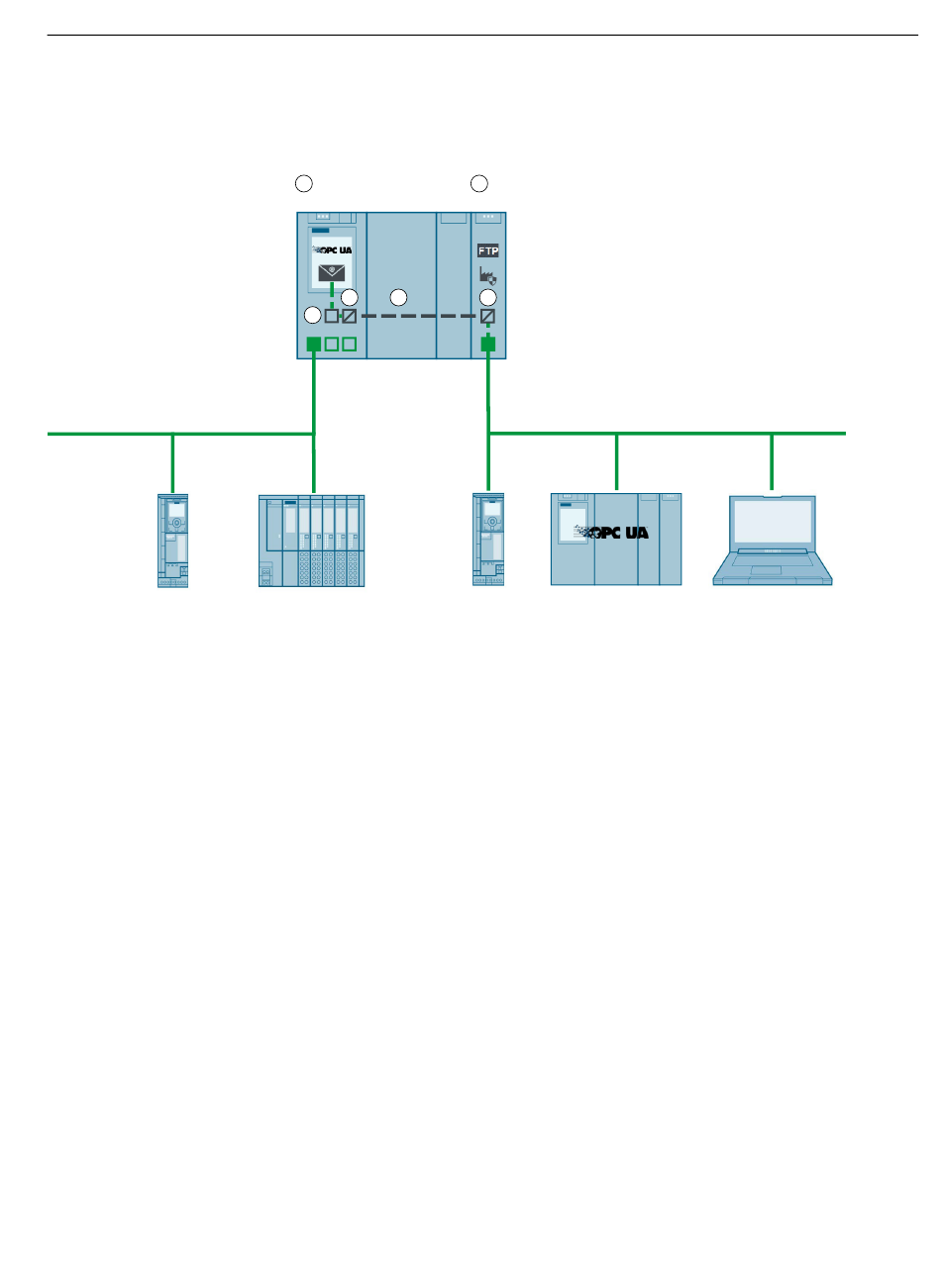

El principio se representa en la siguiente figura.
PROFINET / Industrial Ethernet
IP subnet
Drives
① CPU S7-1500 a partir de FW V2.8 (p. ej. CPU 1515-2 PN)
② CP 1543-1 (a partir de FW V2.2)
③ Interfaz virtual (W1)
④ Conversión de protocolo PROFINET / Industrial Ethernet a bus de fondo o bus de fondo a PROFINET / Industrial Ether­
net
⑤ Bus de fondo
Figura 10-1 Principio: Interfaz para acceso mediante módulo de comunicación
Ejemplo: Acceso de clientes OPC UA al servidor OPC UA de la CPU
Para que un cliente OPC UA acceda al servidor OPC UA de la CPU se dispone de las siguientes
interfaces de la estación S7-1500:
• las interfaces PROFINET locales de la CPU S7-1500
• la interfaz Ethernet de un CP 1543-1 (con versión de firmware V2.2 o superior)
Comunicación
Manual de funciones, 11/2022, A5E03735817-AK
1
S7-1500
4 5
3
ET 200SP
10.1 Información importante sobre OPC UA
2
CP 1543-1
4
Drives S7-1500
Comunicación OPC UA
PROFINET / Industrial Ethernet
IP subnet
