Routing
12.3 IP Forwarding

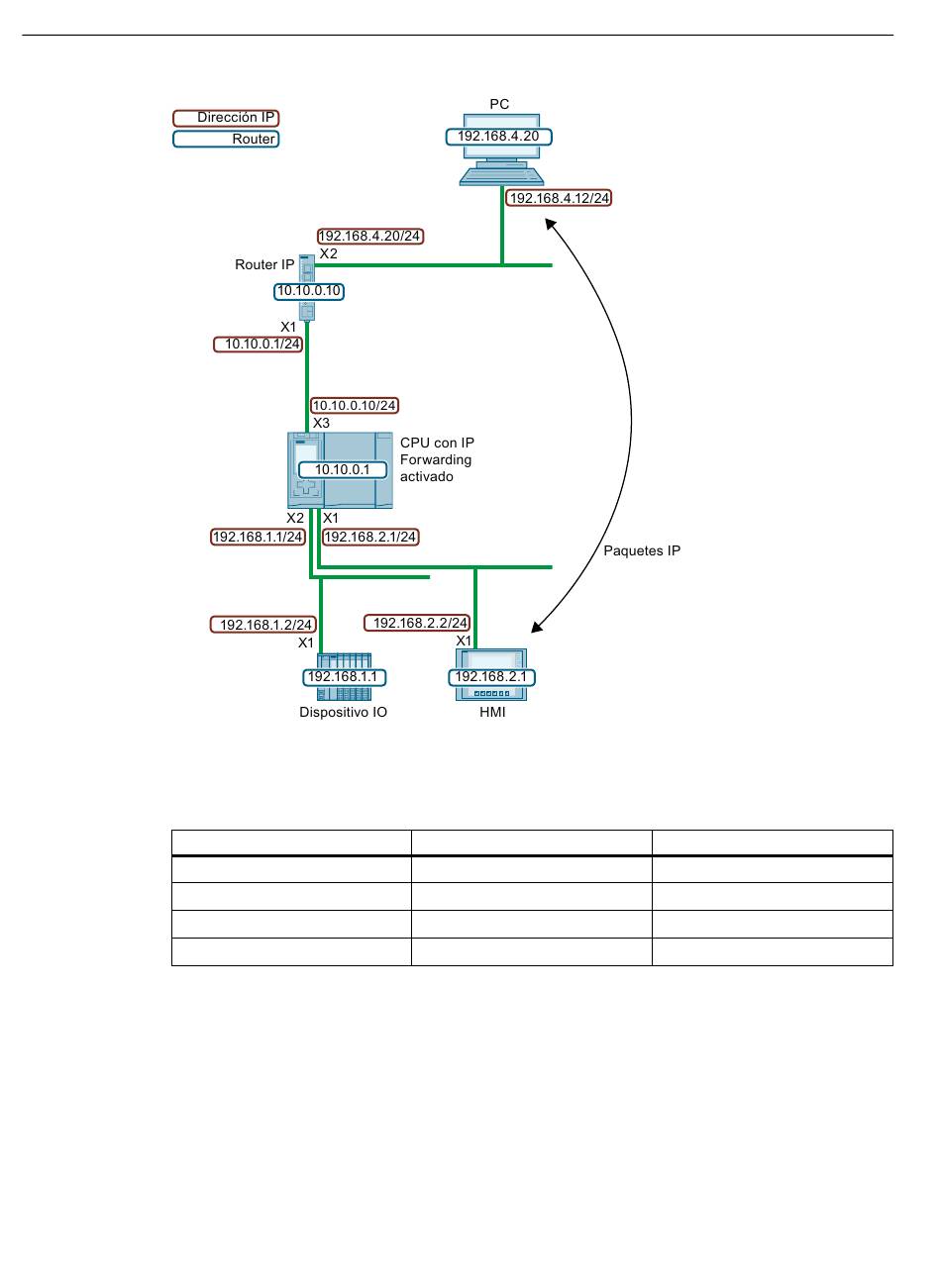

Figura 12-8 Ejemplo de configuración
Del ejemplo de configuración se deduce la siguiente tabla de rutas IP para la CPU:
Tabla 12-1 Tabla de rutas IP de la CPU
Destino de la red
0.0.0.0/0
192.168.1.0/24
192.168.2.0/24
10.10.0.0/24
Para que sea posible una comunicación IP entre la PG/el PC y el dispositivo HMI es necesario
crear, tanto en el PC como en el router IP, rutas IP adicionales a la subred IP del dispositivo
HMI. En el dispositivo HMI la dirección IP de la interfaz X1 de la CPU se configura como
pasarela estándar.
En un equipo Windows, p. ej., se crea una ruta IP adicional en el símbolo del sistema con el
comando "route add <subred IP de destino> mask <máscara de subred> <pasarela>". No
obstante, para ello se requieren determinados derechos de acceso. Para este ejemplo se
introduce lo siguiente en el símbolo del sistema:
• "route add 192.168.2.0 mask 255.255.255.0 192.168.4.20"
372
Interfaz
10.10.0.10
192.168.1.1
192.168.2.1
10.10.0.10
Manual de funciones, 11/2022, A5E03735817-AK
Pasarela
10.10.0.1
-
-
-
Comunicación
