Routing
12.4 Routing de registros
routers de juegos de datos. Los routers de juegos de datos pueden ser CPU, CP, IM o maestros
IO-Link, p. ej.
Las constelaciones de routers de juegos de datos soportadas por la PCT pueden consultarse
en esta FAQ (https://support.industry.siemens.com/cs/es/es/view/87611392).

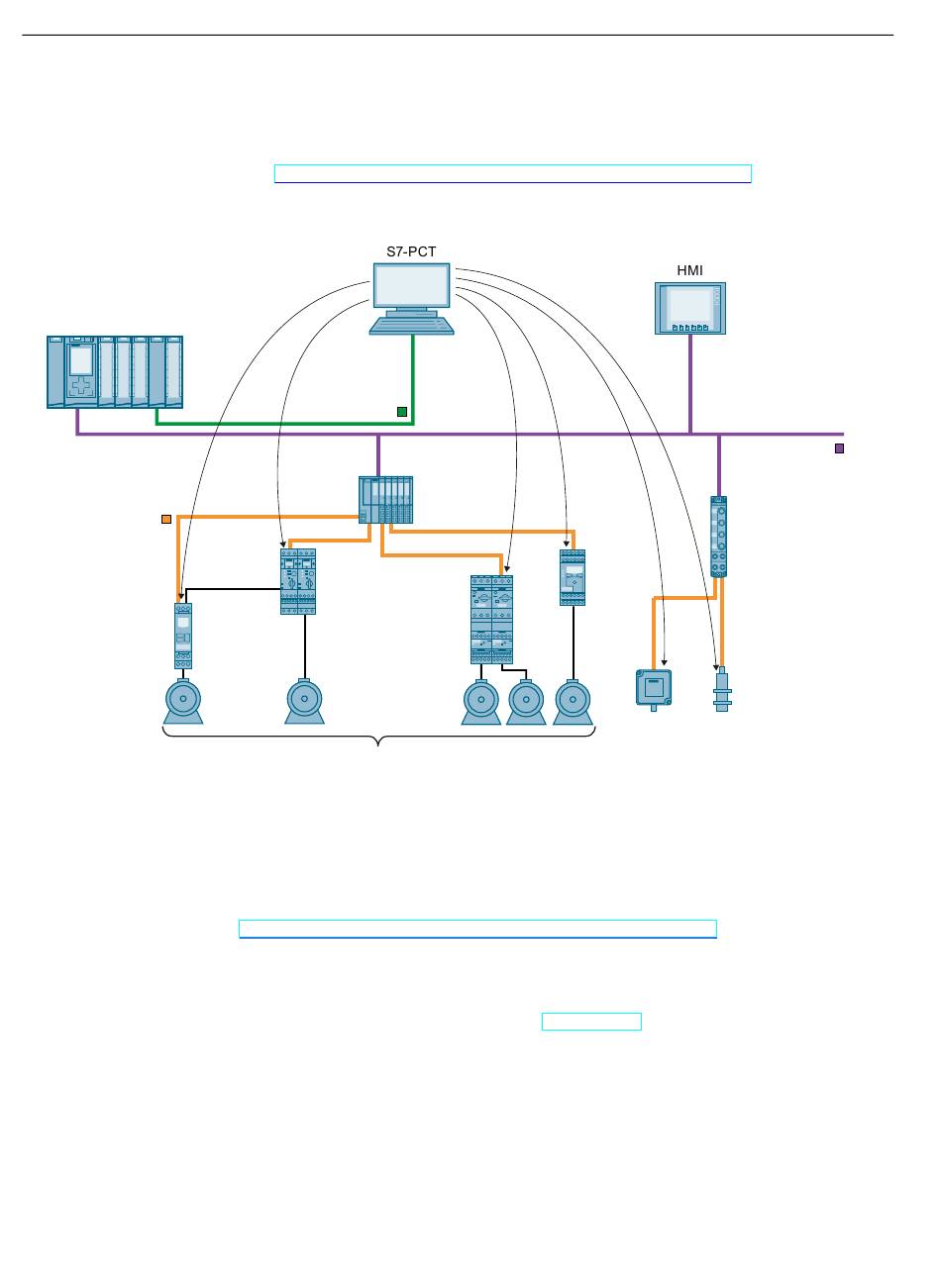

La siguiente figura muestra una configuración de ejemplo para el routing de juegos de datos
con PCT.
Sistema de automatización
S7-1500 con CP 1543-1
IO-Link
Relé
SIRIUS
3UG48
Figura 12-13 Configuración de ejemplo para routing de juegos de datos con PCT
Información adicional
• La diferencia entre el routing "normal" y el routing de juegos de datos se describe en esta
FAQ (https://support.industry.siemens.com/cs/ww/es/view/7000978).
• Consulte el manual de producto correspondiente para saber si la CPU, el CP o el CM
utilizados soportan el routing de juegos de datos.
• La asignación de recursos de conexión en el routing de juegos de datos se describe en el
capítulo Asignación de recursos de conexión (Página 385).
• Para más información sobre la configuración con STEP 7, consulte la Ayuda en pantalla de
STEP 7.
378
PROFINET
ET 200SP
con maestro IO-Link
Derivaciones
compactas
SIRIUS
3RA6
SIRIUS 3RA2 con
Actuadores
Derivaciones a
consumidores
módulos de
función 3RA27
SIMATIC ET 200AL
con maestro IO-Link
Relé
SIRIUS
3RS14/
3RS15
Sistema Sistema
RFID RFID
RF200 RF200
Manual de funciones, 11/2022, A5E03735817-AK
PROFIBUS
Comunicación
