Diagnóstico mediante el display
Las siguientes informaciones se pueden evaluar en el display con fines de diagnóstico:
• Textos de error y de aviso (diagnóstico de sistema, avisos de alarma)
• Estado de módulos centralizados y descentralizados
En el ejemplo siguiente de un display de la CPU 1516‑3 PN/DP se observa una advertencia en
el símbolo de diagnóstico y un signo de exclamación en el símbolo de los módulos.

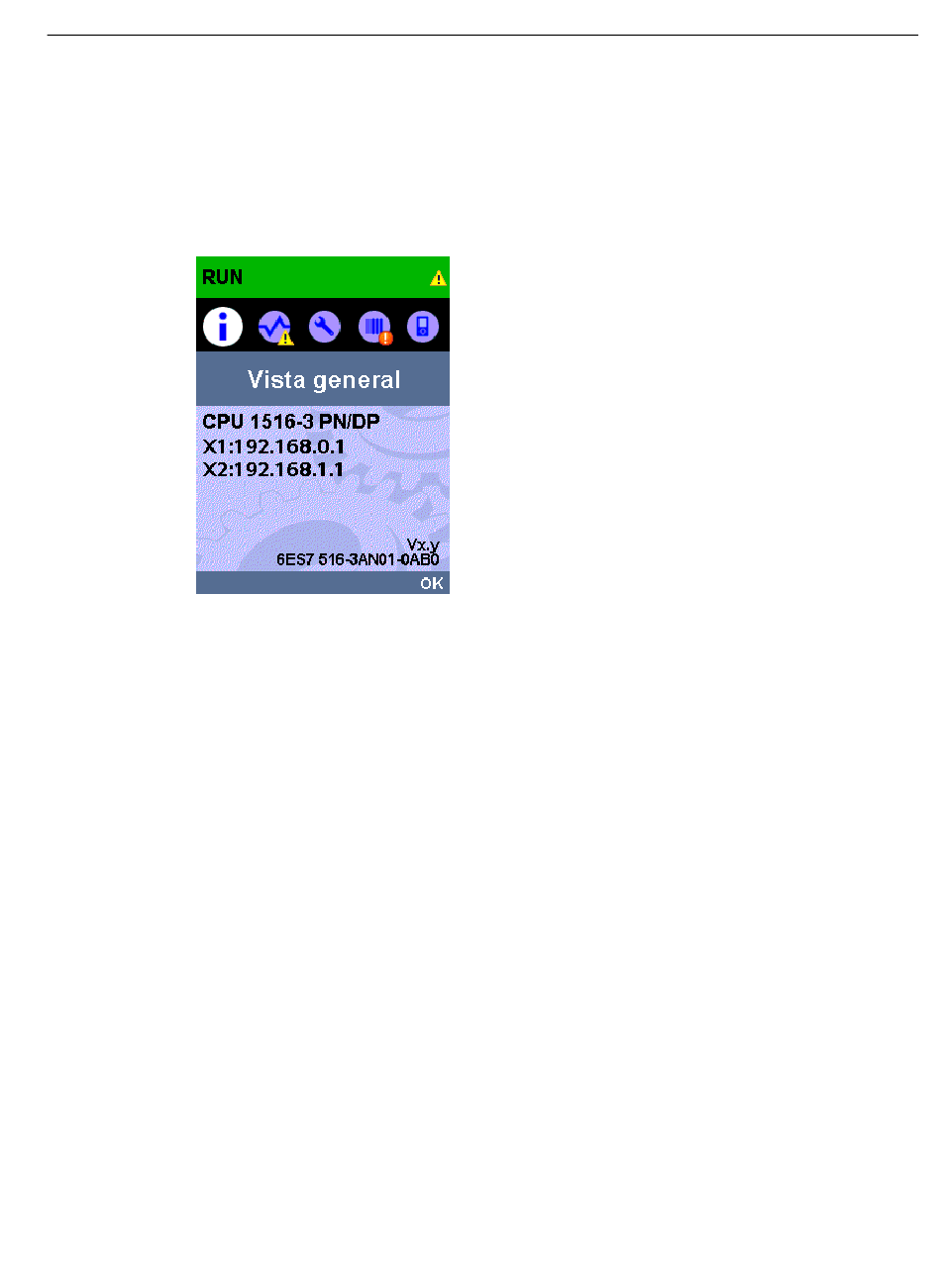

Figura 5-4 Display "Vista general"
Estado del módulo
Para visualizar el estado del módulo navegue en el display por los comandos de menú
"Módulos" > "PROFINET I/O (X1)" > "Estación" > "Slot" > "Estado" > "Estado del módulo".
PROFINET con STEP 7
Manual de funciones, 11/2022, A5E03444489-AM
Diagnóstico y mantenimiento
5.3 Diagnóstico desde el display de las CPU S7-1500
81
