Ejemplo: Mantenimiento solicitado para un cable PROFINET

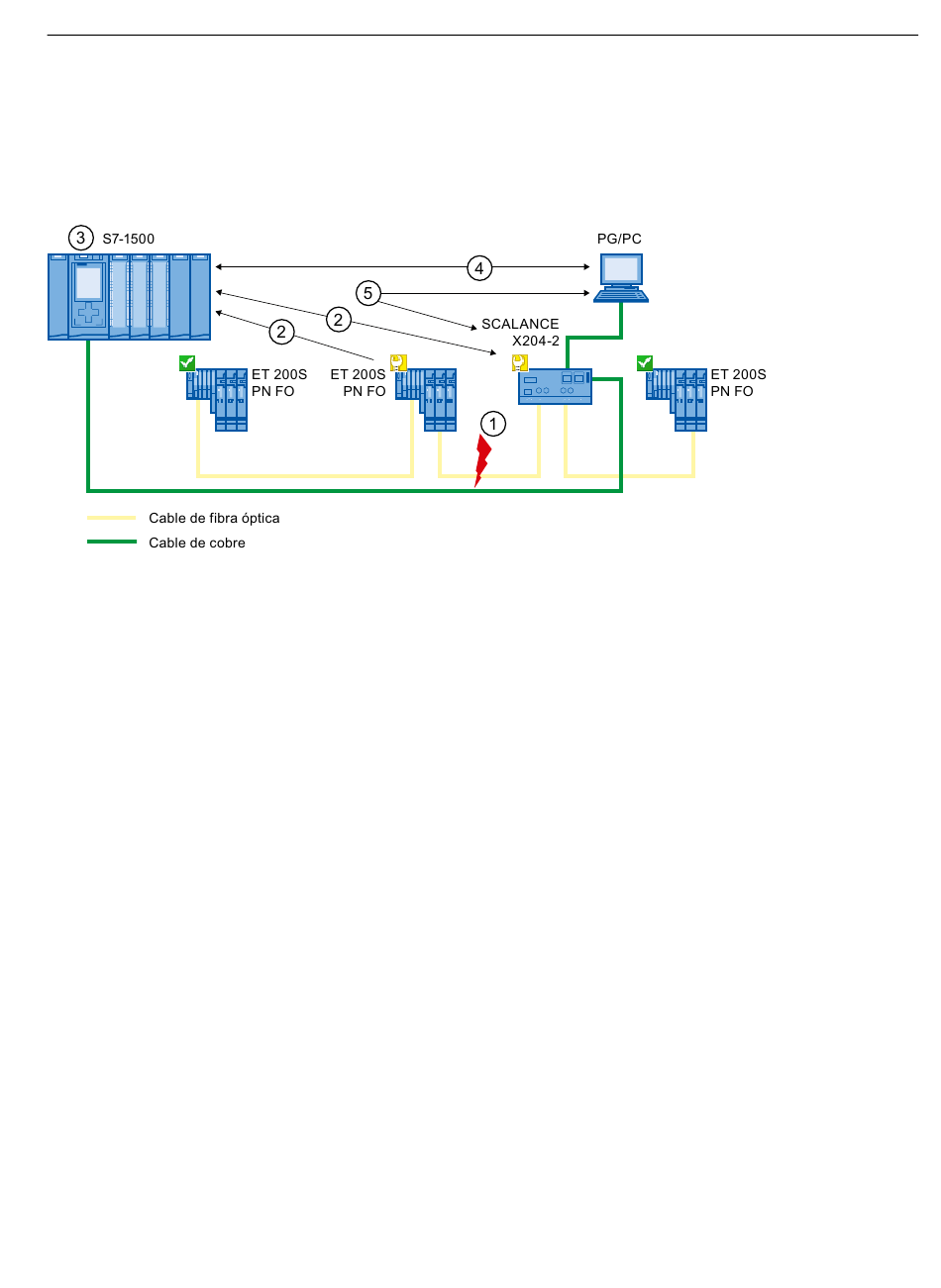

El gráfico siguiente muestra cómo se intercambia la información de diagnóstico cuando
disminuye la calidad de la transmisión en la línea óptica, p. ej. por envejecimiento. En este
ejemplo se describe el escenario después de haber diagnosticado un caso de mantenimiento
necesario.
Cifra Descripción
① La reserva de sistema del cable de fibra óptica desciende por debajo de 0 dB.
② Tanto el ET 200S PN FO como el switch envían la alarma Mantenimiento solicitado al controlador IO.
③ Gracias a las alarmas, el controlador IO detecta el mantenimiento solicitado del switch y del dispositivo IO. Los
datos correspondientes al estado del módulo se actualizan en el controlador IO y se llaman los correspondientes
OBs de error. Nota: Para que puedan iniciarse los OBs de error en el controlador IO, es necesario seleccionar en
STEP 7 la propiedad "Llamar el programa de usuario en caso de errores de comunicación" del controlador IO co­
rrespondiente.
④ En STEP 7 (en la programadora o en el PC) el mantenimiento solicitado se indica en el dispositivo IO y en el
switch mediante una llave amarilla.
⑤ STEP 7 puede obtener información detallada directamente del switch.
Figura 5-13 Mantenimiento solicitado para un cable PROFINET
5.7 Diagnóstico de la topología de red

Disponibilidad

En calidad de estándar abierto, PROFINET permite utilizar cualquier sistema o solución de
software para el diagnóstico basado en SNMP.
Diagnóstico de red
El Protocolo Simple de Administración de Red SNMP (Simple Network Management Protocol)
utiliza el protocolo de transporte UDP sin conexión. Este protocolo comprende dos
componentes de red de forma similar al modelo cliente/servidor. El administrador SNMP
