6.4 Redundancia de medios (topologías en anillo)
Para aumentar la disponibilidad de una red Industrial Ethernet con topologías de línea ópticas
y eléctricas se puede convertir una topología en línea en una topología en anillo.
Redundancia de medios en topologías en anillo
Los dispositivos de las topologías en anillo pueden ser dispositivos IO, controladores IO,
switches externos y/o los switches integrados de módulos de comunicación.
Para crear una topología en anillo con redundancia de medios, los dos extremos libres de una
topología de red en línea tienen que confluir en un dispositivo. La confluencia de la topología
en línea en un anillo tiene lugar por medio de dos puertos (puertos de anillo) de un
dispositivo integrante del anillo. Un dispositivo del anillo formado de esta manera realiza la
función de administrador de redundancia. Todos los demás dispositivos pertenecientes al
anillo son clientes de redundancia.
①
②
③

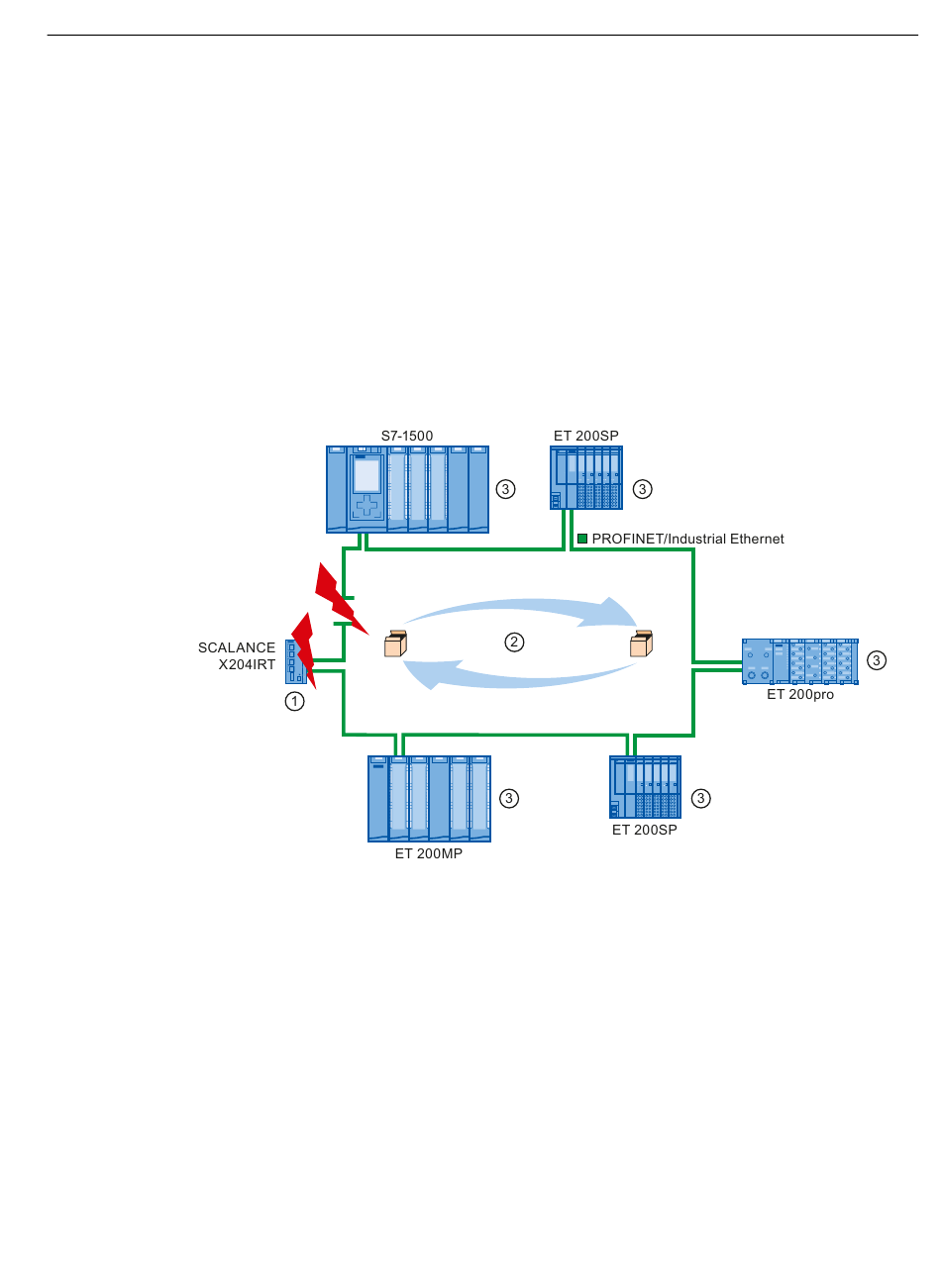

Figura 6-38 Redundancia de medios en la topología de anillo
Los puertos en anillo de un dispositivo son los puertos que, en una topología en anillo,
establecen la conexión con los dos dispositivos vecinos. Los puertos en anillo se seleccionan y
definen en la configuración del respectivo dispositivo (en algunas ocasiones ya están
ajustados).
PROFINET con STEP 7
Manual de funciones, 11/2022, A5E03444489-AM
Administrador de redundancia
Telegramas de test
Clientes de redundancia
6.4 Redundancia de medios (topologías en anillo)
Funciones
169
