6.7 Modo isócrono
3. En la ventana de inspección del módulo de periferia seleccionado, vaya a la sección
"Direcciones E/S".

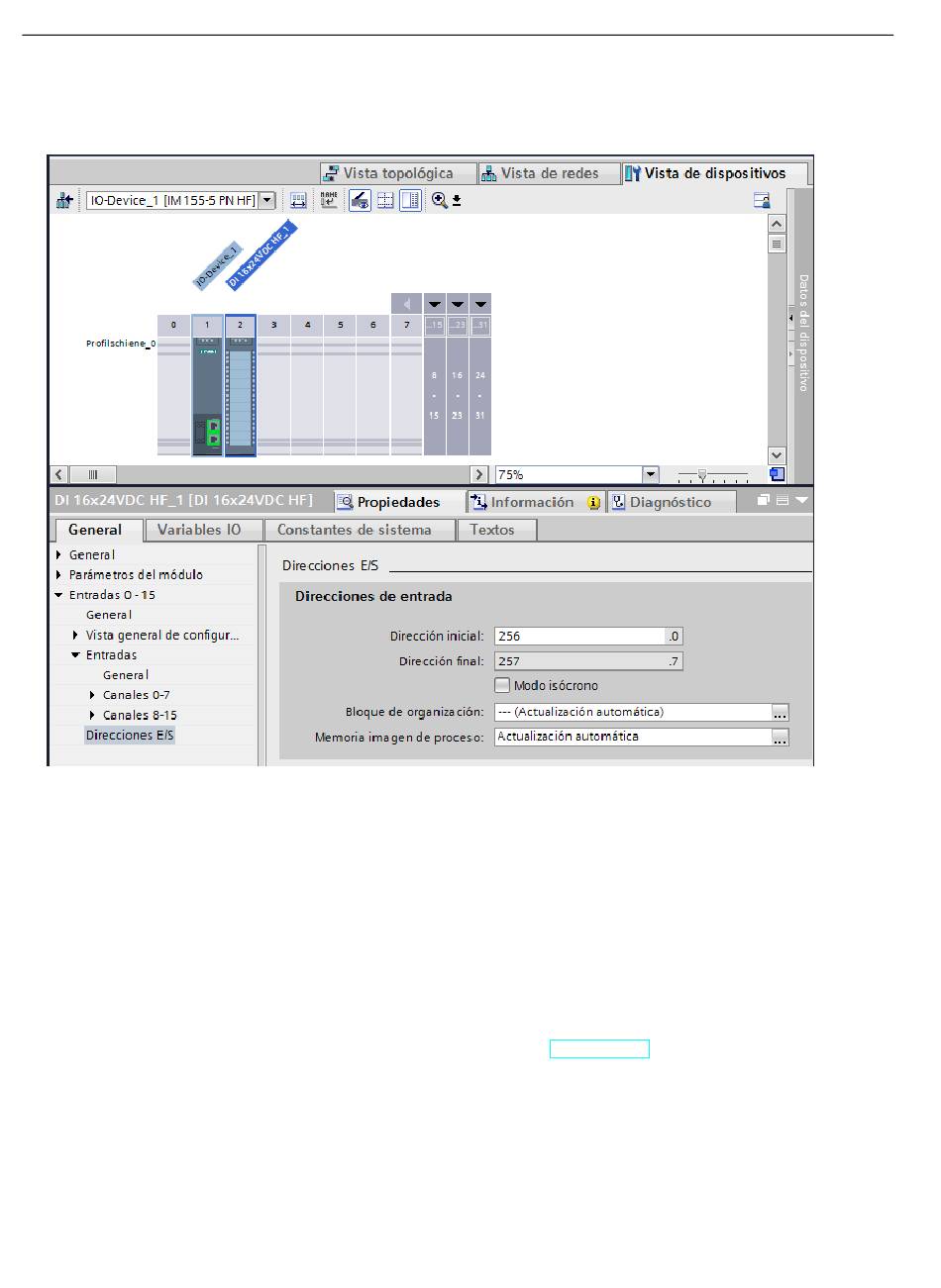

Figura 6-75 Configurar el modo isócrono en PROFINET IO
4. En la sección "Direcciones E/S" realice los ajustes siguientes:
– Active la opción "Modo isócrono".
– Seleccione una memoria imagen parcial de proceso, p. ej. Memoria imagen parcial de
– Haga clic en la lista desplegable "Bloque de organización". Haga clic en el botón
– Seleccione el OB "Synchronous Cycle". Confirme la selección con "Aceptar".
5. Agregue los dispositivos IO que necesite en la vista de redes. Adapte la configuración y los
ajustes del modo isócrono.
6. Para acceder a información sobre los anchos de banda calculados o para adaptar el tiempo
de ciclo de emisión, seleccione el dominio Sync en la vista de redes y vaya a la sección
correspondiente de administración del dominio en la ventana de inspección.
214
proceso 1.
"Agregar" o seleccione un bloque de organización existente. Se abre un cuadro de
diálogo para seleccionar los bloques de organización.
Si hay asignación automática de números, se genera y se abre el OB 61.
En la ventana de inspección puede continuar de inmediato con la configuración del
ciclo de aplicación y del tiempo de retardo (Página 215) en la sección "Modo isócrono"
y seguidamente programar el OB en la sección de instrucciones.
