⑤
⑥
⑦
Figura 3-2 Dispositivos en PROFINET

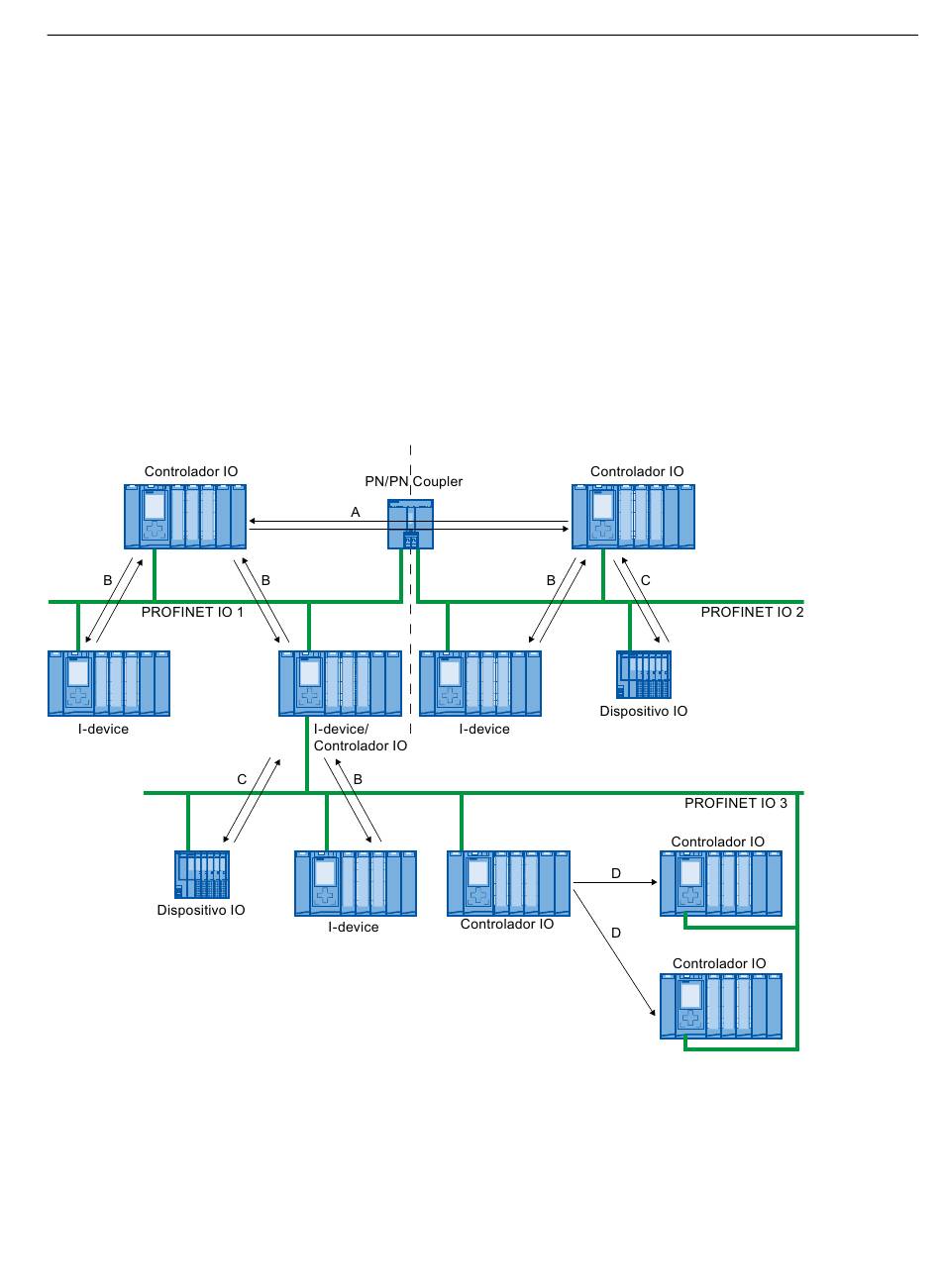

Comunicación E/S vía PROFINET IO
La lectura y escritura de entradas y salidas de la periferia descentralizada a través de
PROFINET IO se realiza mediante la comunicación E/S. La figura siguiente ofrece una visión
esquemática de la comunicación E/S a través de PROFINET IO.
A Comunicación entre controlador IO y controlador IO mediante acoplador PN/PN
B Comunicación entre controlador IO y I-device
C Comunicación entre controlador IO y dispositivo IO
D Comunicación directa entre CPU S7‑1500
Figura 3-3 Comunicación E/S vía PROFINET IO
PROFINET con STEP 7
Manual de funciones, 11/2022, A5E03444489-AM
HMI (Human Machine In­
terface)
Dispositivo IO
I-device
Dispositivo de manejo y visualización
Aparato de campo descentralizado que está asignado a uno de
los controladores IO (p. ej. Distributed IO, islas de válvulas,
convertidores de frecuencia, switches con funcionalidad PRO­
FINET IO integrada)
Dispositivo IO inteligente
Descripción
3.1 Introducción a PROFINET
