6.8 Comunicación directa
6.8 Comunicación directa
6.8.1 Introducción
Este capítulo describe la función de comunicación directa.

Funcionamiento

A partir de la versión de firmware V2.8, la CPU S7-1500 admite el intercambio de datos
directo (comunicación directa entre esclavos) con otras CPU S7-1500.
En la comunicación directa, una CPU S7-1500 proporciona cíclicamente datos de usuario del
área de periferia (E/S) a varios interlocutores. La comunicación directa se basa en PROFINET
con IRT y modo isócrono.
La transferencia se realiza a través de áreas de transferencia.
Comunicación directa entre dos CPU S7-1500 (1:1)
La figura siguiente muestra la comunicación directa entre dos CPU S7-1500. Las áreas de
transferencia de salida de la CPU S7-1500 emisora se corresponden con las áreas de
transferencia de entrada de la CPU S7-1500 receptora.

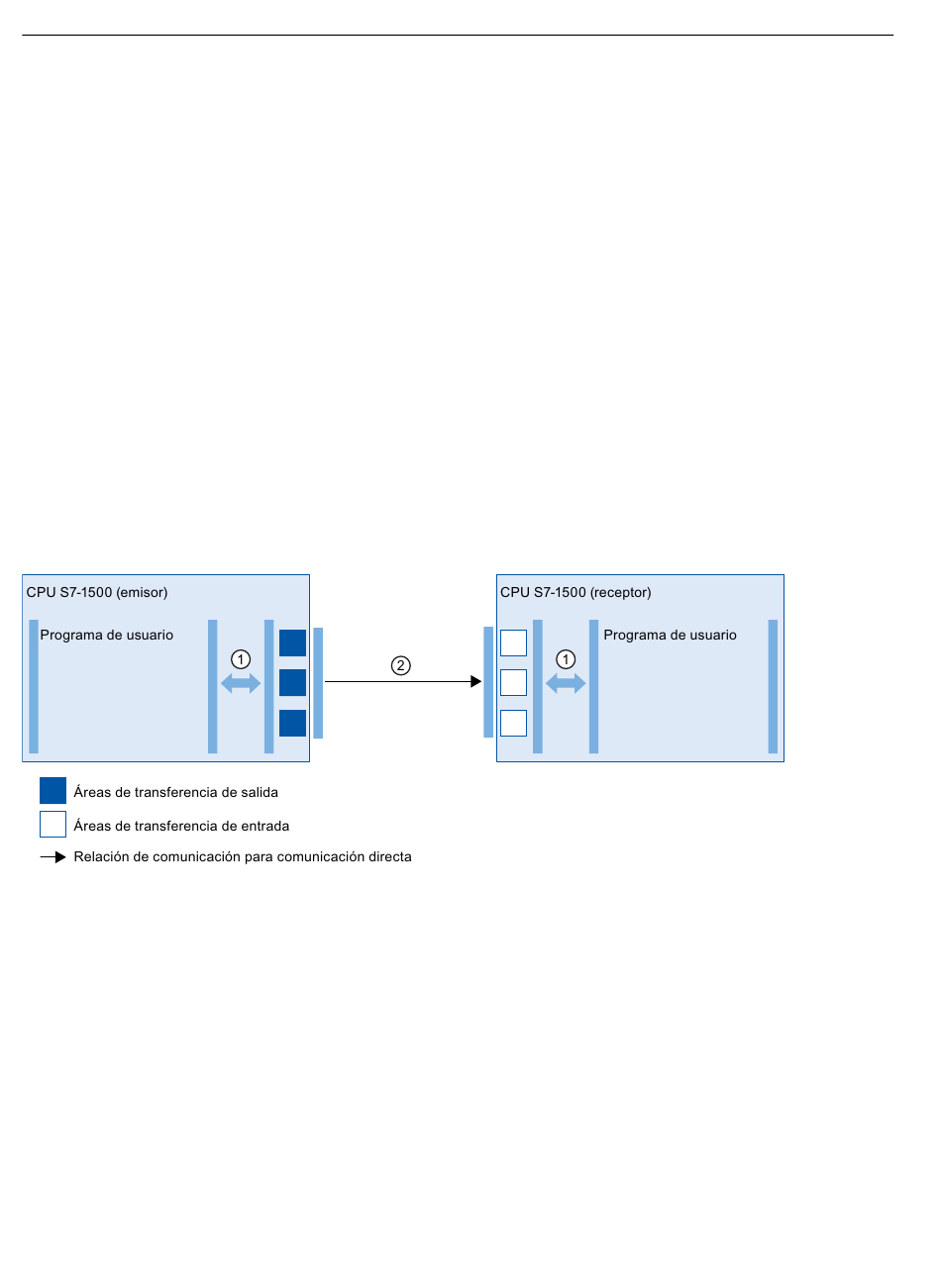

① Relación de transferencia entre el programa de usuario y el área de transferencia. El programa de usuario y las
áreas de transferencia intercambian datos de entrada y salida por esta vía.
② Relación de comunicación para la comunicación directa. Las relaciones de comunicación se configuran en STEP 7.
En las propiedades de las relaciones de comunicación se crean las áreas de transferencia para la comunicación di­
recta.
Figura 6-80 Comunicación directa entre dos CPU S7-1500 (1:1)
