6.3 Shared Device

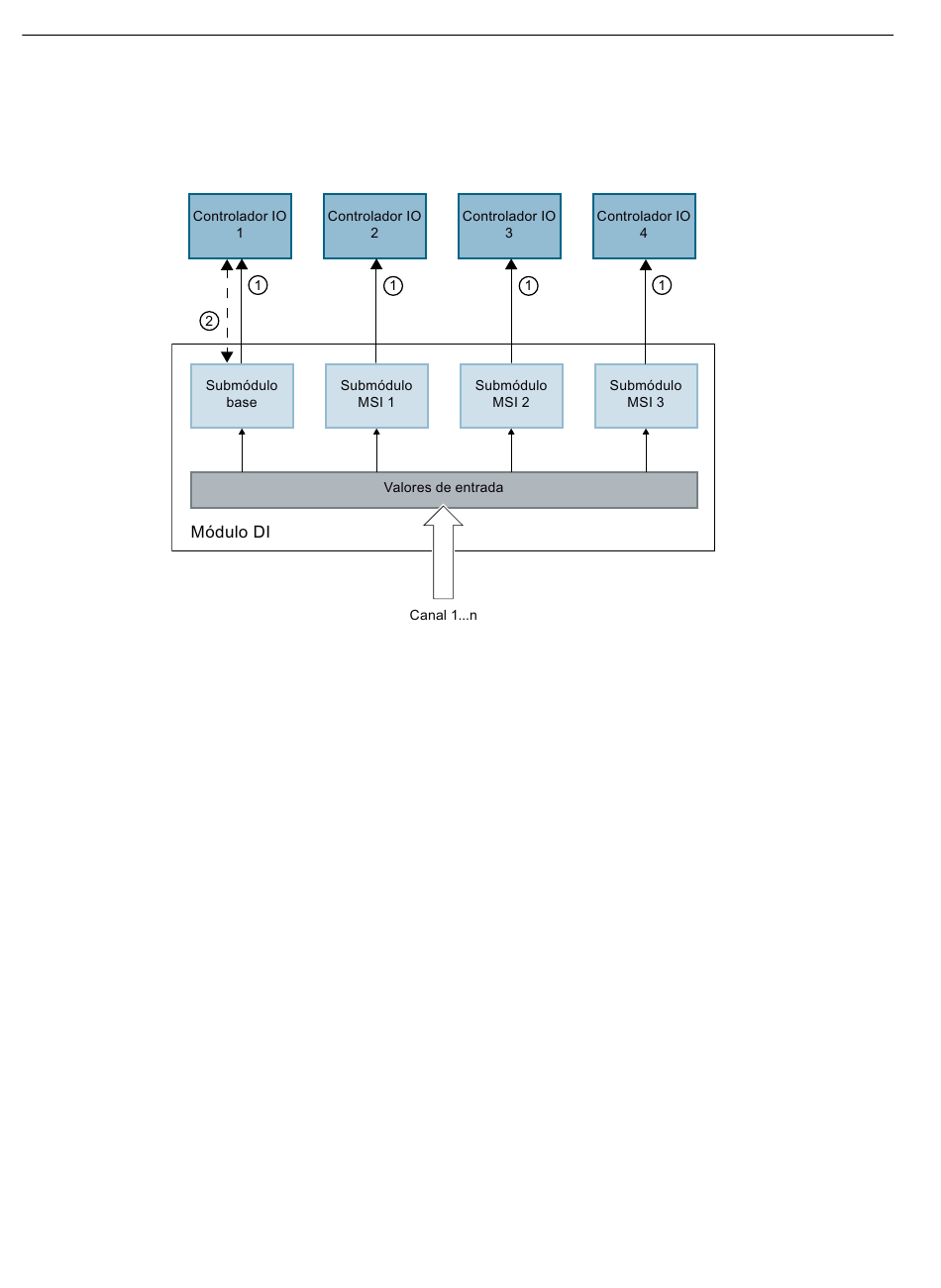

La figura siguiente ilustra un módulo de entradas digitales con el submódulo base y 3
submódulos MSI. Cada submódulo está asignado a un controlador IO. El diagnóstico y la
parametrización del módulo de entradas digitales también son posibles desde el submódulo
base del controlador IO 1.
①
②
Figura 6-35 Módulo DI con submódulos MSI
Información de calidad (Quality Information, QI)
El significado de la información de calidad depende del submódulo en cuestión.
Con submódulo base (= 1.er submódulo), la información de calidad "0" indica que el valor es
erróneo.
Con un submódulo MSI (2.º a 4.º submódulo), la información de calidad "0" indica que el valor
es erróneo o que el submódulo base todavía no está parametrizado (no listo para funcionar).
Submódulos MSO
En la configuración MSO de un módulo de salida, los valores de salida de todos los canales del
módulo se copian de un submódulo base a un máximo de 3 submódulos MSO adicionales. De
este modo los canales del módulo están disponibles con valores idénticos en el submódulo
base y en los submódulos MSO. Los submódulos MSO pueden asignarse a un máximo de 3
controladores IO si el módulo se utiliza en un Shared Device.
• El controlador IO al que está asignado el submódulo base tiene acceso de escritura a las
salidas del módulo. En consecuencia, el submódulo base ocupa direcciones de salida en la
memoria imagen de proceso del controlador IO.
• Los controladores IO a los que están asignados los submódulos MSO tienen acceso de
lectura a las salidas del módulo. En consecuencia, los submódulos MSO ocupan
direcciones de entrada en la memoria imagen de proceso del controlador IO.
166
Acceso de lectura
Parametrización y diagnóstico del sistema
