Topología
La figura siguiente muestra una posible topología para dispositivos en un anillo con MRP. Los
dispositivos dentro del óvalo ensombrecido están dentro del dominio de la redundancia.
Ejemplo de una topología en anillo con el método de redundancia de medios MRP:

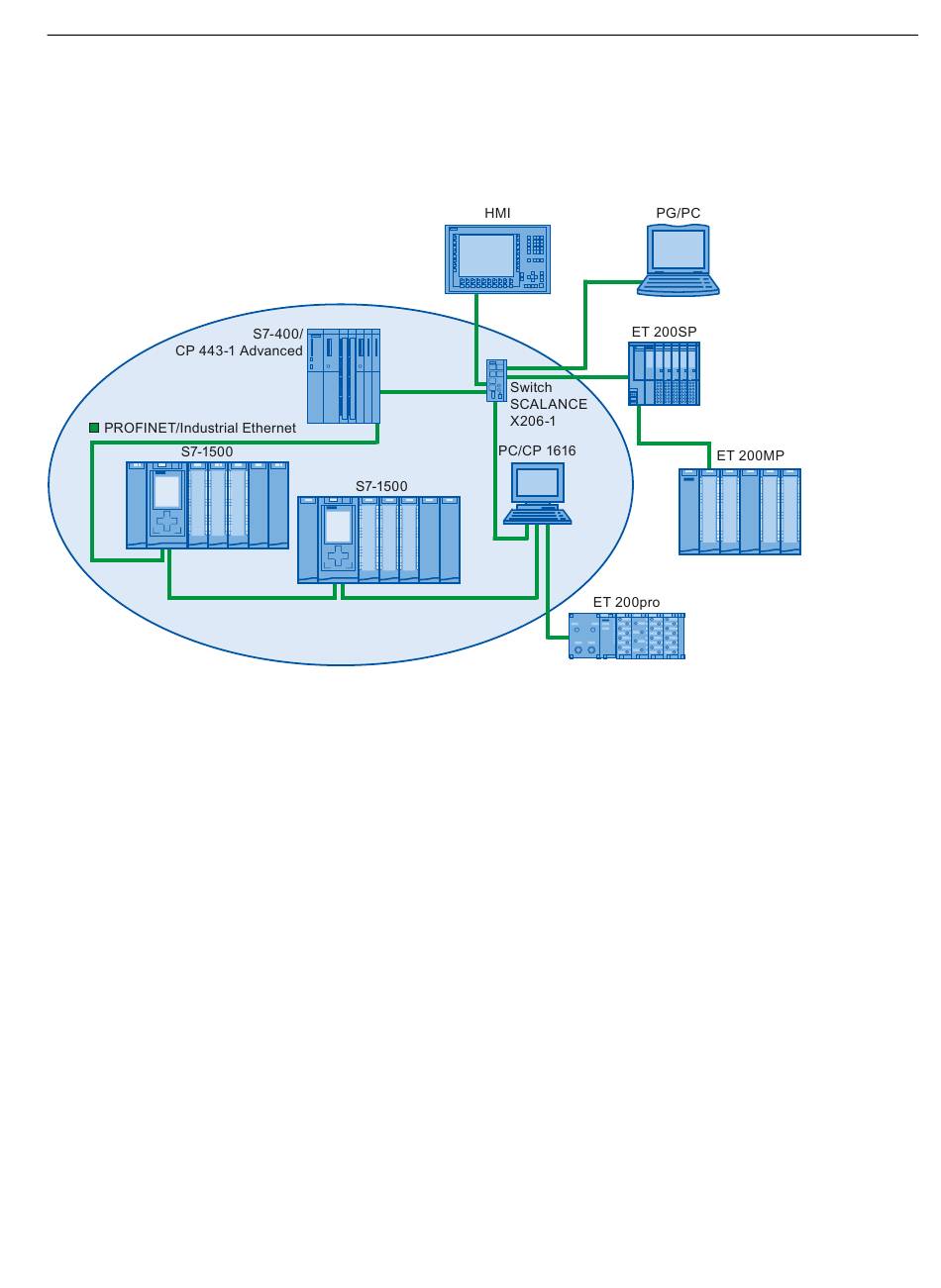

Figura 6-39 Ejemplo de una topología en anillo con el método de redundancia de medios MRP
Para la topología en anillo con redundancia de medios según el método MRP rigen las
siguientes reglas:
• Todos los dispositivos tienen que estar conectados entre sí mediante sus puertos en anillo.
• Todos los dispositivos del anillo pertenecen al mismo dominio de redundancia.
• Un dispositivo del anillo asume la tarea de administrador de redundancia.
– Un único dispositivo cumple la función "Manager". Ningún otro dispositivo puede
– Uno o varios dispositivos del anillo cumplen la función "Manager (Auto)". En este caso,
• Todos los demás dispositivos pertenecientes al anillo son clientes de redundancia.
• Pueden reunirse en un anillo como máximo 50 dispositivos.
Los dispositivos no aptos para MRP pueden integrarse en el anillo con un switch SCALANCE X
o un PC con CP 1616, por ejemplo.
Regla para cargar los dispositivos de un dominio MRP
Al cargar dispositivos de un dominio MRP, si existe una configuración MRP no válida puede
ocurrir que circulen frames de forma continua y que se produzca un fallo de la red.
PROFINET con STEP 7
Manual de funciones, 11/2022, A5E03444489-AM
cumplir la función "Manager". O bien
los dispositivos con la función "Manager (Auto)" negocian entre sí quién asume la tarea
del administrador de redundancia. En este caso ningún dispositivo puede desempeñar
la función de "Manager".
