Información adicional
La vista de tablas de la topología real y una vista general del estado de los dispositivos
PROFINET en el proyecto sigue siendo posible.
Estas vistas, más ejemplos de topología e información más detallada para el manejo y las
funciones del servidor web se encuentran en el manual Servidor web
(http://support.automation.siemens.com/WW/view/es/59193560).
5.5 Diagnóstico online con STEP 7
En STEP 7 existen las siguientes opciones para evaluar diagnósticos de PROFINET:
• Online y Diagnóstico: Dispositivos y redes
• Online y diagnóstico: diagnóstico de puertos PROFINET
Vista de redes Online y diagnóstico
En el editor Dispositivos y redes (acceso desde el "Árbol del proyecto" mediante doble clic en
"Dispositivos y redes") se obtiene una vista general del estado actual del sistema pulsando el
botón "Establecer conexión online". También se dispone de los datos de configuración (p. ej.
los módulos no configurados). Esta información también se obtiene de forma similar desde la
vista topológica.
Representación esquemática de la vista de redes (online):

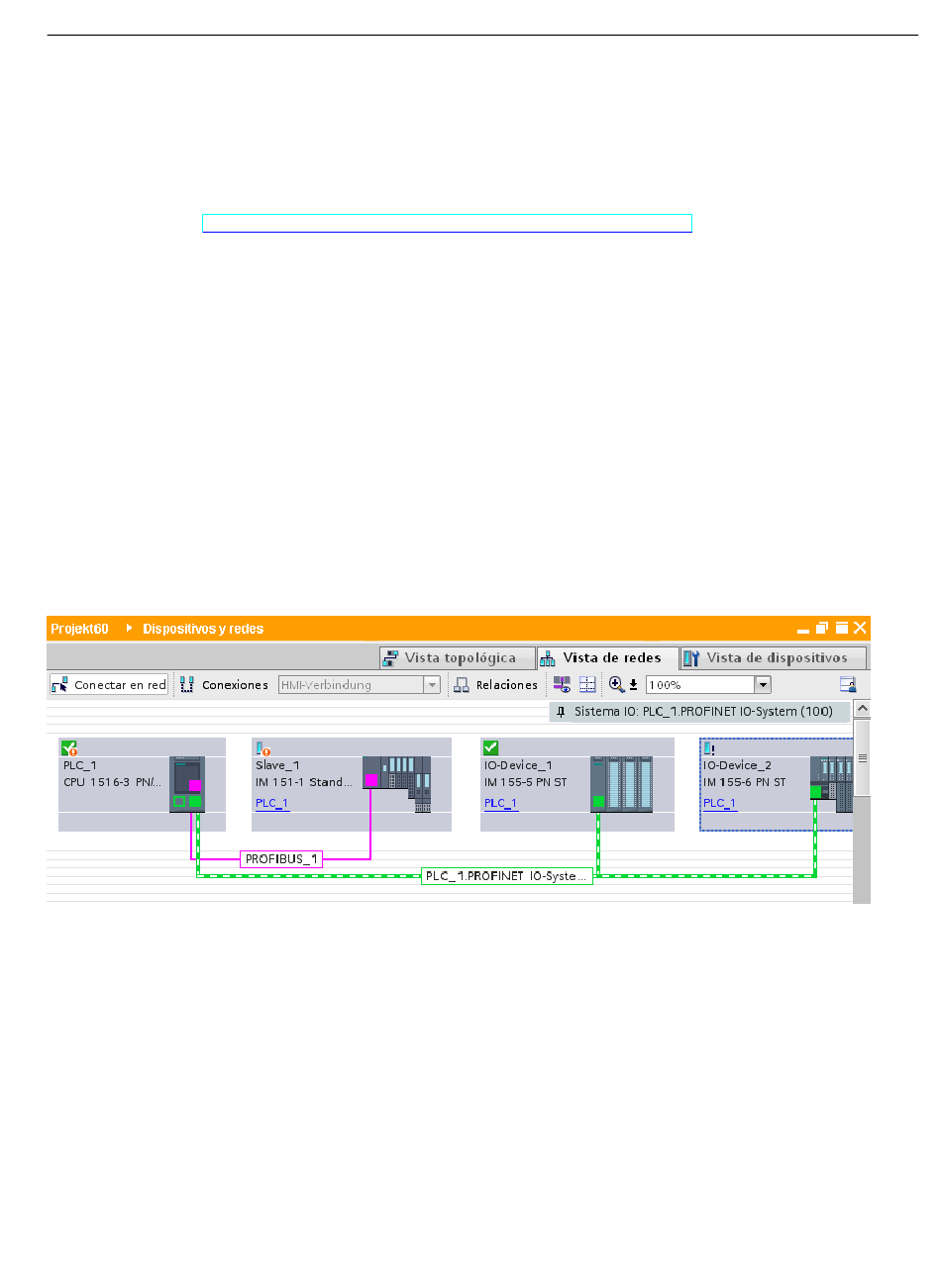

Figura 5-10 Vista de redes Online y diagnóstico
Vista de dispositivos Online y diagnóstico
STEP 7 ofrece una vista general de los módulos que fallan. Para ello seleccione el comando de
menú "Online > Online y diagnóstico". Una vez establecida la conexión, podrá ver en el árbol
del proyecto el estado de los dispositivos accesibles.
Para acceder directamente a un módulo defectuoso, haga doble clic en el dispositivo que
indica un aviso de fallo. En el área de trabajo se abre la vista de dispositivos. En la vista de
dispositivos del dispositivo afectado se observa directamente en qué módulo se ha producido
el error.
