Parametrización y direccionamiento
4.5 Configurar la topología
① Conmutador vista de dispositivos/vista de redes/vista topológica
② Barra de herramientas
③ Área gráfica de la vista topológica
④ Navegación general
⑤ Conmutador para el área de tabla de la vista topológica
Figura 4-13 Área gráfica de la vista topológica
Navegación general
Haga clic con el ratón en la navegación general para obtener una vista general de los objetos
creados en el área gráfica. Manteniendo pulsado el botón del ratón en la navegación general
se accede rápidamente a los objetos deseados, pudiéndolos apreciar en el área gráfica.
Área de tabla
• Vista topológica general: Aquí se muestran los dispositivos Ethernet y PROFINET cuyos
puertos e interconexiones de puertos tienen formato de tabla. Esta tabla corresponde a la
tabla de la vista general de la red en la vista de redes.
• Comparación topológica: Aquí puede aplicar dispositivos e interconexiones de puertos
automáticamente mediante la comparación offline/online o la comparación offline/online
avanzada en STEP 7.

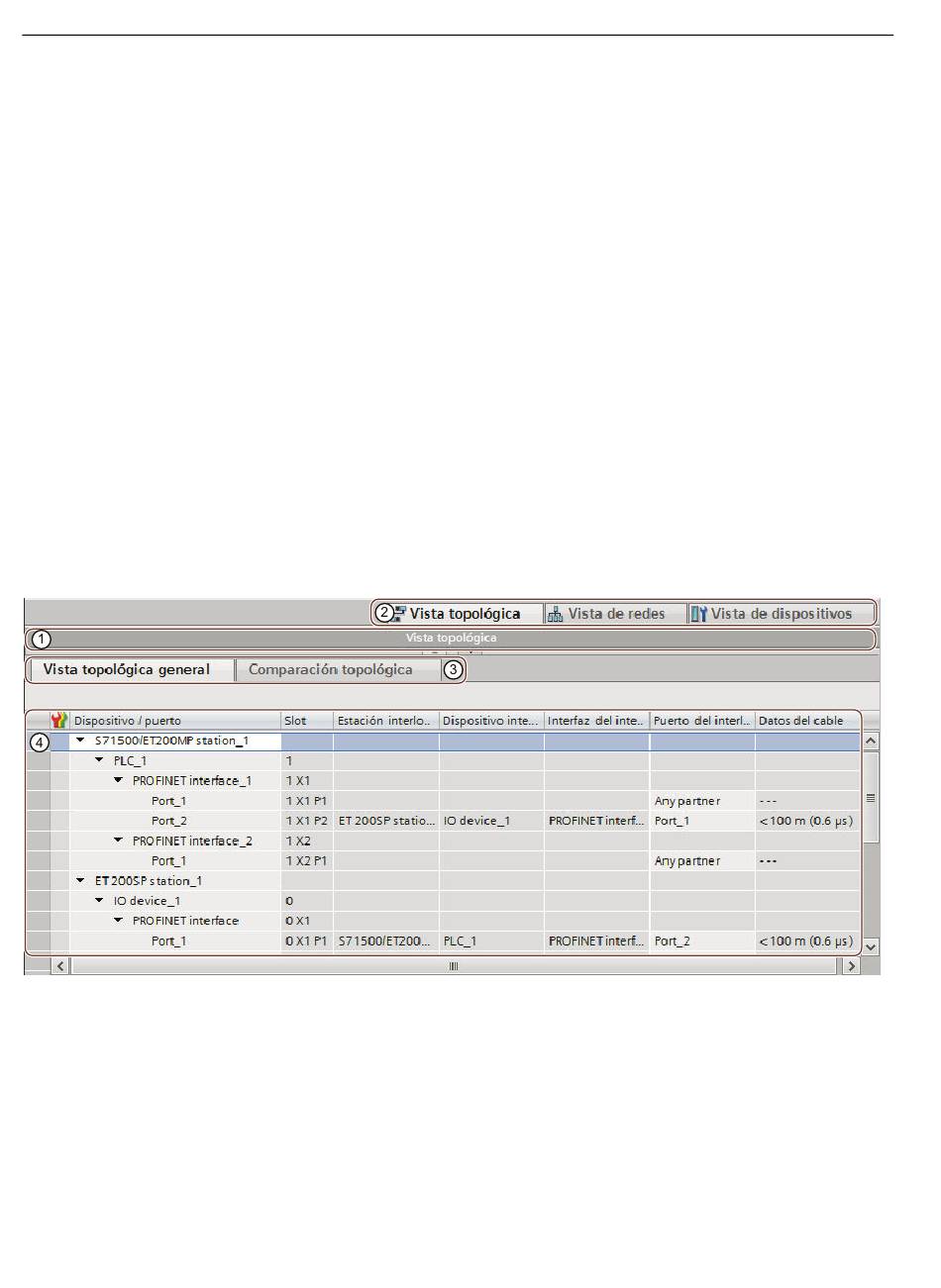

① Conmutador para el área gráfica de la vista topológica
② Conmutador vista de dispositivos/vista de redes/vista topológica
③ Conmutador de vista topológica general/comparación topológica
④ Área de tabla de la vista topológica
Figura 4-14 Área de tabla de la vista topológica
