固定接続用の接続表
名称 ワイヤーの色 接続の国際表記
非接地線 茶色 L1
接地線 緑 / 黄色
PE
中性線 青 N
接続

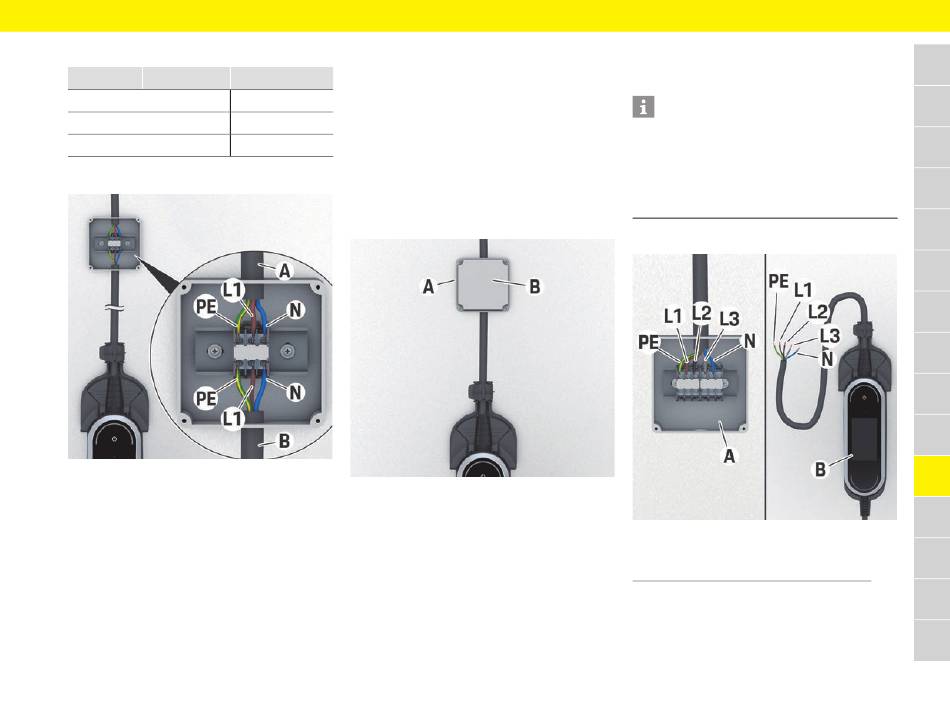

図 9：固定接続ボックスの接続（単相）
コントロール ユニット接続ケーブル B を固定
接続の接続部 A に接続するときは、 指定された
順序に従ってください。
ワイヤーの接続には、接続スクリューに適し
た刃幅のマイナス ドライバーを使用してくだ
さい。
1. 固定接続ボックスのカバーを開いてくだ
さい。
2. 接地線 PE を固定接続の接続部 PE に接続し
てください。締め付けトルク：3 Nm
3. 中性線 N を固定接続の接続部 N に接続して
ください。締め付けトルク：3 Nm
4. 被接地線 L1 を固定接続の接続部 L1 に接続
してください。締め付けトルク：3 Nm
5. ワイヤーが正しく接続されていることを確
認します。ワイヤーが確実に固定されてい
ることを確認します。
6. 供給電圧を ON にします。
7. 電圧テスターを使用して電気接続が正しい
ことを確認します。
8. ウォール マウント ベースの上部ロック リン
グを左に回してはめ込みます。
図 10：カバーを取り付けた固定接続ボックス
9. 固定接続ボックス A をカバー B を用いて閉
じ、不正な使用を防止します。
電気系統の固定接続
建物設備への電気系統の固定
接続（三相）
インフォメーション
固定接続ボックスは付属していません。接続
ケーブルの正しい取り付けと接続には固定接
続ボックスが必要です。
付属品の詳細：
f ポルシェ充電器の使用説明書を参照してく
ださい。
概要
図 11：固定接続とコントロール ユニットの接続 （三相）
固定接続ボックス
A
コントロール ユニット
B
