Монтаж зарядної док-станції
US
FC
ESM
PTB
TR
RU
UK

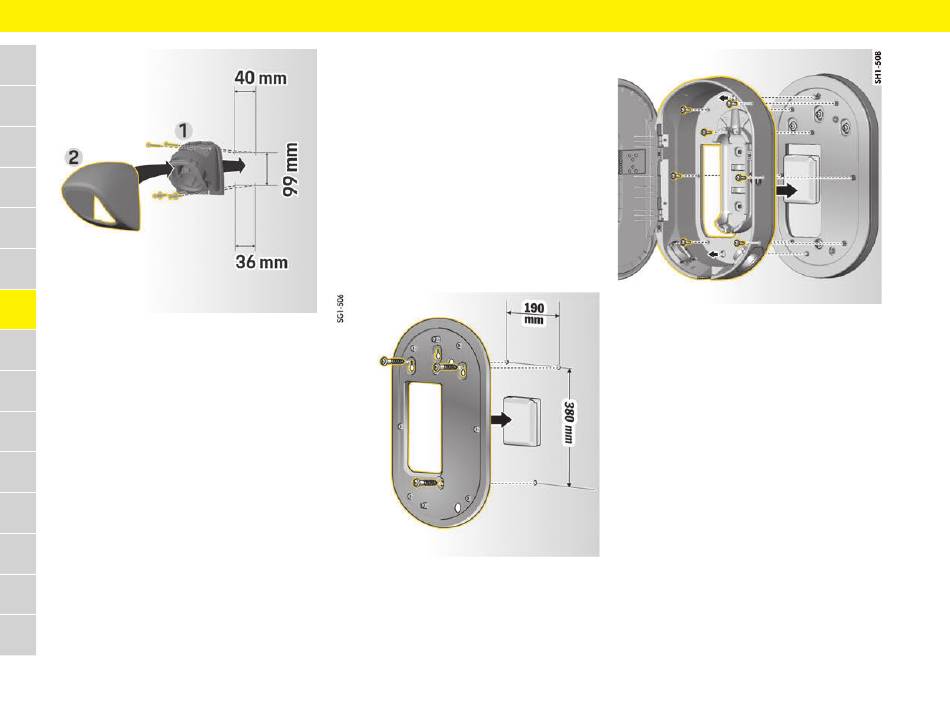

Рис. 3. Розміри отворів
1. Вийміть тримач вилки 1 із кришки 2.
VIE
2. Позначте місця отворів на стіні.
3. Просвердліть отвори для кріплення та вставте
HE
дюбелі.
4. Прикрутіть тримач вилки 1 до стіни.
AR
5. Надіньте кришку 2 знизу на тримач вилки 1
і притисніть догори.
JPN
KOR
CHS
CHT
THA
70
Монтаж зарядної
док-станції
Закріпити зарядну док-станцію можна двома
способами. Варіант монтажу залежить від типу
проводки (під штукатуркою чи поверх неї).
– Монтаж без розпірки (коли проводка
прокладена під штукатуркою): монтажна
пластина кріпиться безпосередньо до стіни.
– Монтаж із розпіркою (коли проводка
прокладена поверх штукатурки): монтажна
пластина кріпиться до стіни з розпіркою для
проводки.
Монтаж без розпірки
Рис. 4. Розміри отворів
1. Позначте місця отворів на стіні.
2. Просвердліть отвори для кріплення та вставте
дюбелі.
3. Прикрутіть монтажну пластину до стіни.
Рис. 5. Прикручування зарядної док-станції до монтажної
пластини
4. Прикрутіть зарядну док-станцію до монтажної
пластини.
