Conexão Elétrica Fixa; Conexão Elétrica Fixa À Instalação Da Construção (Monofásica) - Porsche Mobile Charger Connect Manual Del Usuario

Conexão elétrica fixa
US
FC
ESM
PTB
TR
RU

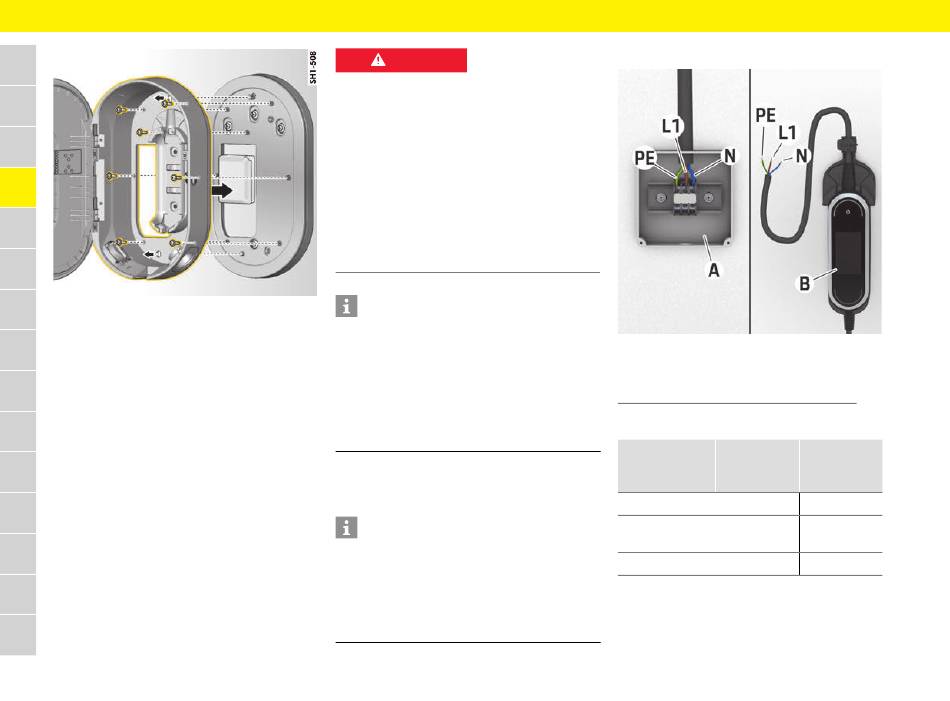

UK Fig. 7: Parafusando a base de carregamento na placa de
montagem
4. Parafuse a base de carregamento na placa de
VIE
montagem.
HE
Conexão elétrica fixa
AR
Este capítulo é válido apenas para os seguintes
países: Coreia do Sul, Singapura, Uruguai.
f Consulte o capítulo "Segurança" na página 30.
JPN
A ficha do cabo de ligação tem que estar presa
KOR à unidade de comando por um parafuso.
f Leia o capítulo "Trocar o cabo de alimentação
e o cabo do veículo" nas instruções de operação
CHS
do carregador Porsche.
CHT
THA
34
Choque elétrico, incêndio
PERIGO
Componentes transportam tensão elétrica.
A instalação elétrica inadequada do carregador pode
causar curtos-circuitos, choques elétricos,
explosões, incêndio ou queimaduras. Antes de iniciar
o trabalho, observe as seguintes regulamentações de
segurança:
e Desenergize o sistema.
e Proteja contra religação.
e Confirme o estado desenergizado.
e Terra e curto-circuito.
e Cubra ou isole componentes vivos adjacentes,
proteja a área de risco.
Informação
O procedimento para conectar à rede elétrica é
descrito aqui utilizando o suporte para parede básico
como exemplo.
A cor dos fios mostrados neste capítulo no lado de
infraestrutura atende a normas Europeias e podem
ser diferentes na região.
e Adapte a conexão de acordo com as condições
locais.
Conexão elétrica fixa à instalação
da construção (monofásica)
Informação
A caixa de conexão fixa não é fornecida. Uma caixa de
conexão fixa é necessária para a instalação correta e
a conexão do cabo de conexão.
Para obter detalhes dos itens fornecidos:
f Consulte o Manual de operação do carregador
Porsche.
Visão geral
Fig. 8: Conexões da conexão elétrica fixa e da unidade de
comando (monofásica)
A Caixa de conexão fixa
B Unidade de comando
Tabela de conexão para conexão fixa
Designação Cor do fio
Fio vivo Marrom
Fio do terra Verde/
amarelo
Fio neutro Azul
Designação
de conexão
internacional
L1
PE
N
