การติ ด ตั ้ ง จุ ด ยึ ด ผนั ง แบบพื ้ น ฐาน
การติ ด ตั ้ ง จุ ด ยึ ด ผนั ง แบบพื ้ น ฐาน
US
FC
ESM
PTB
TR
RU
UK

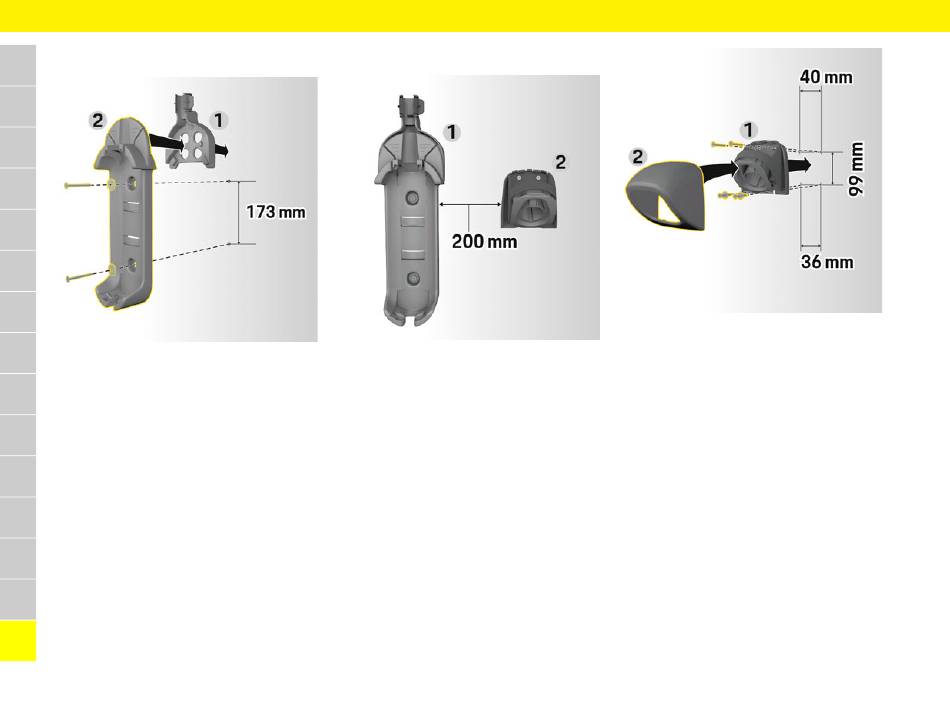

VIE รู ป 1: ขนาดของรู เ จาะ
1. กํ า หนดตํ า แหน ง รู เ จาะบนผนั ง
HE
2. เจาะรู ส ํ า หรั บ การติ ด ตั ้ ง และติ ด ตั ้ ง ปลั ๊ ก บนผนั ง
3. กดจุ ด ยึ ด ผนั ง แบบพื ้ น ฐาน 2 เข า กั บ ร อ งนํ า สาย 1
AR
จากด า นหน า
4. ขั น สกรู จ ุ ด ยึ ด ผนั ง แบบพื ้ น ฐานเเข า กั บ ผนั ง
JPN
KOR
CHS
CHT
THA
168
การติ ด ตั ้ ง อุ ป กรณ ย ึ ด ส ว นเชื ่ อ มต อ
รู ป 2: ระยะห า งจากจุ ด ยึ ด ผนั ง กั บ อุ ป กรณ ย ึ ด ส ว นเชื ่ อ มต อ
ขณะติ ด ตั ้ ง อุ ป กรณ ย ึ ด ส ว นเชื ่ อ มต อ ให อ ุ ป กรณ ห  า งจากจุ ด
ยึ ด ผนั ง แบบพื ้ น ฐาน 200 มม. เสมอ
รู ป 3: ขนาดของรู เ จาะ
1. นํ า อุ ป กรณ ย ึ ด ส ว นเชื ่ อ มต อ 1 ออกจากฝาครอบ 2
2. กํ า หนดตํ า แหน ง รู เ จาะบนผนั ง
3. เจาะรู ส ํ า หรั บ การติ ด ตั ้ ง และติ ด ตั ้ ง ปลั ๊ ก บนผนั ง
4. ขั น สกรู อ ุ ป กรณ ย ึ ด ส ว นเชื ่ อ มต อ 1 เข า กั บ ผนั ง
5. ติ ด ตั ้ ง ฝาครอบ 2 บนอุ ป กรณ ย ึ ด ส ว นเชื ่ อ มต อ 1 จาก
ด า นล า ง จากนั ้ น ดั น ขึ ้ น ด า นบน
