충전 장비 설치
두 가지 방법으로 충전 장비를 고정할 수 있습니
다. 전력 케이블 유형(노출 또는 숨김)에 따라 설
치가 달라집니다.
– 스 페 이 서 를 이 용 하 지 않 는 설 치(전 력 케 이
블 숨 김): 조 립 플 레 이 트 는 벽 에 직 접 설 치 합
니 다.
– 스페이서를 이용한 설치(전력 케이블 노출):
전력 케이블용 스페이서를 이용해 조립 플레
이트를 벽에 설치합니다.
스페이서를 이용하지 않는 설치

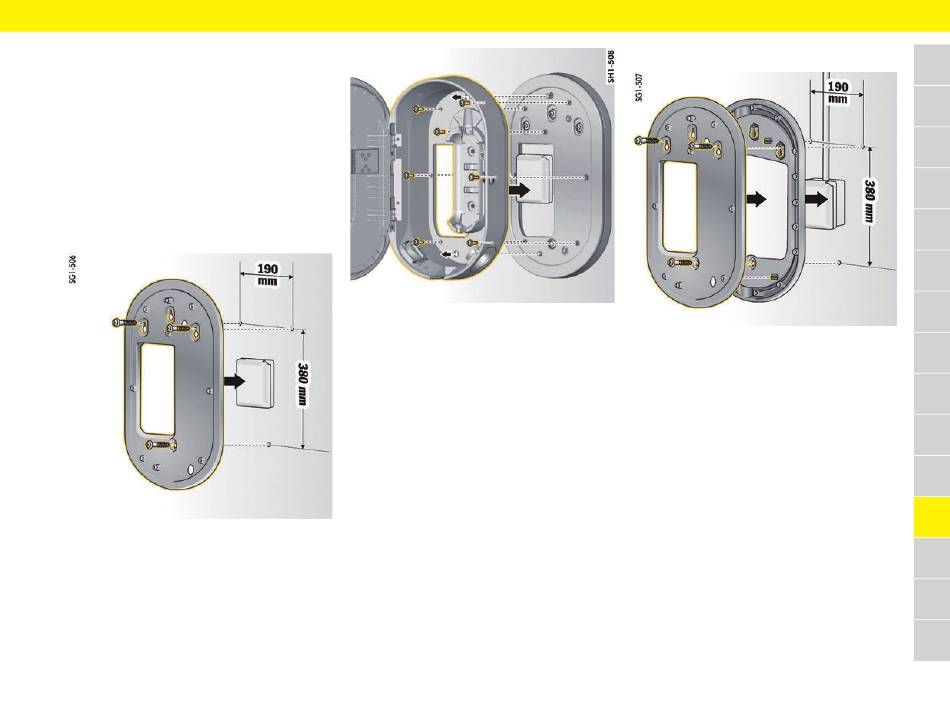

그림 4: 드릴 구멍 치수
1. 벽에 드릴 구멍을 표시합니다.
2. 장착 구멍을 뚫고 벽 플러그를 삽입합니다.
3. 조립 플레이트를 벽에 조입니다.
그림 5: 충전 장비를 조립 플레이트에 조임
4. 충전 장비를 조립 플레이트에 조입니다.
스페이서를 이용한 설치
그림 6: 드릴 구멍 치수
1. 벽에 드릴 구멍을 표시합니다.
2. 장착 구멍을 뚫고 벽 플러그를 삽입합니다.
3. 조립 플레이트를 스페이서와 함께 벽에 조입
니다.
