고정 연결용 연결 테이블
명칭 와이어 색상 국제 연결 명칭
L1
라이브 리드 갈색
녹색/노란색 PE
접지 리드
N
중립 리드 파란색
연결

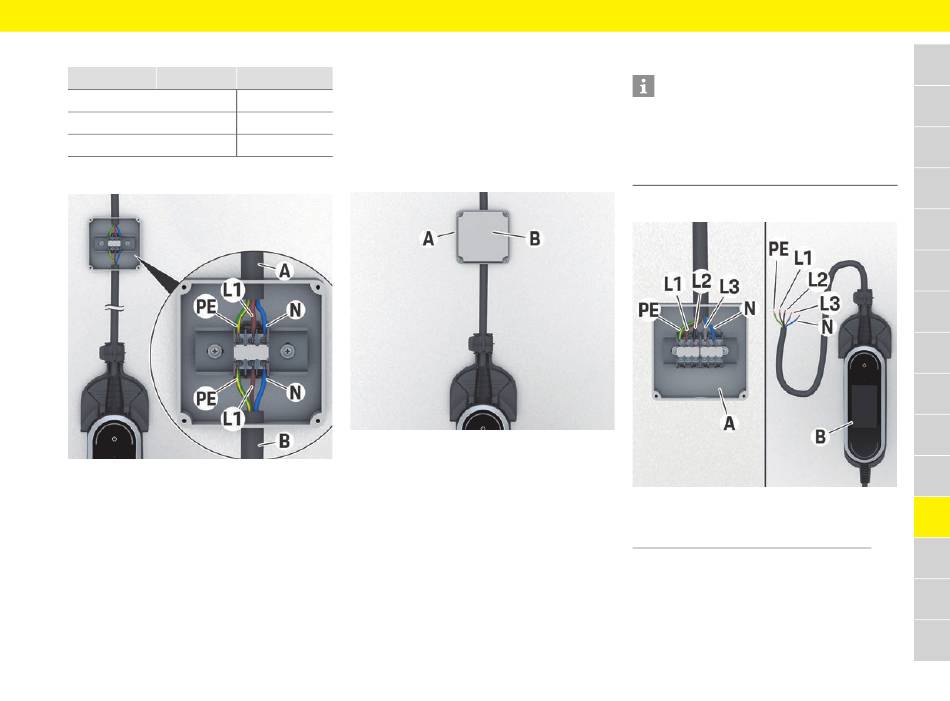

그림 9: 고정 연결 상자용 연결(단상)
컨트롤 유닛 연결 케이블 B를 고정 연결 A용 연결
에 연결할 때 지정된 순서를 준수하십시오.
와이어를 연결하려면 연결 나사에 적합한 블레이
드 너비의 슬롯 나사 드라이버를 사용하십시오.
1. 고정 연결 상자의 커버를 엽니다.
2. 접지 리드 PE를 고정 연결의 연결 PE에 연결
합니다. 조임 토크: 3Nm(2ftlb.)
3. 중립 리드 N을 고정 연결의 연결 N에 연결합
니다. 조임 토크: 3Nm(2ftlb.)
4. 라이브 리드 L1을 고정 연결의 연결 L1에 연결
합니다. 조임 토크: 3Nm(2ftlb.)
5. 와이어가 정확하게 연결되었는지 확인합니다.
와이어가 단단히 장착되었는지 확인합니다.
6. 공급 전압을 켭니다.
7. 전압 테스터를 사용하여 올바른 전기 연결을
점검합니다.
8. 기본 벽걸이 장착 장치의 상단 잠금 구멍을 왼
쪽으로 돌려 끼웁니다.
그림 10: 커버가 있는 고정 연결 상자
9. 부적절한 작동을 막기 위해 커버 B를 사용하
여 고정 연결 상자 A를 닫습니다.
건물 설비에 전기 고정 연결(3상)
정보
고정 연결 상자가 제공되지 않습니다. 연결 케이
블을 제대로 설치하고 연결하려면 고정 연결 상
자가 필요합니다.
제공되는 품목에 대한 자세한 내용:
f 포르쉐 충전기의 작동 설명서를 참조하십시오.
개요
그림 11: 고정 연결 및 컨트롤 유닛에 대한 연결(3상)
고정 연결 상자
A
컨트롤 유닛
B
전기 고정 연결
