기본 벽걸이 장착 장치 설치
기본 벽걸이 장착 장치 설치
US
FC
ESM
PTB
TR
RU
UK

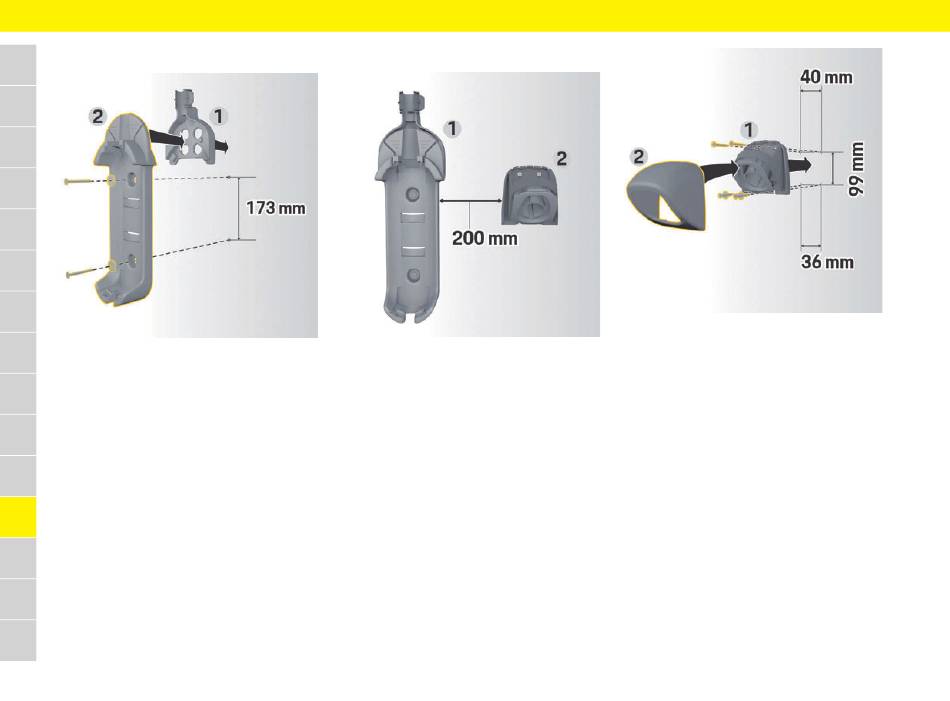

VIE 그림 1: 드릴 구멍 치수
1. 벽에 드릴 구멍을 표시합니다.
2. 장착 구멍을 뚫고 벽 플러그를 삽입합니다.
HE
3. 케이블 경로(1)에 정면으로 기본 벽걸이 장착
장치(2)를 누릅니다.
AR
4. 기본 벽걸이 장착 장치를 벽에 조입니다.
JPN
KOR
CHS
CHT
THA
130
커넥터 잠금 장치 장착
그림 2: 벽걸이 장착 장치에서 커넥터 잠금 장치까지의
거리
커넥터 잠금 장치를 설치할 때 항상 기본 벽걸이
장착 장치와의 거리를 200mm로 유지하십시오.
그림 3: 드릴 구멍 치수
1. 커넥터 잠금 장치(1)를 커버(2)에서 뺍니다.
2. 벽에 드릴 구멍을 표시합니다.
3. 장착 구멍을 뚫고 벽 플러그를 삽입합니다.
4. 커넥터 잠금 장치(1)를 벽에 끼웁니다.
5. 커넥터 잠금 장치(1) 아래에서 커버(2)를 끼고
위로 밀어 넣습니다.
