電気系統の固定接続
固定接続用の接続表
US
名称 ワイヤーの色
非接地線 茶色
FC
非接地線 黒色
非接地線 グレー
ESM
接地線 緑 / 黄色
PTB
中性線 青
接続
TR
RU
UK
VIE
HE
AR
JPN
KOR

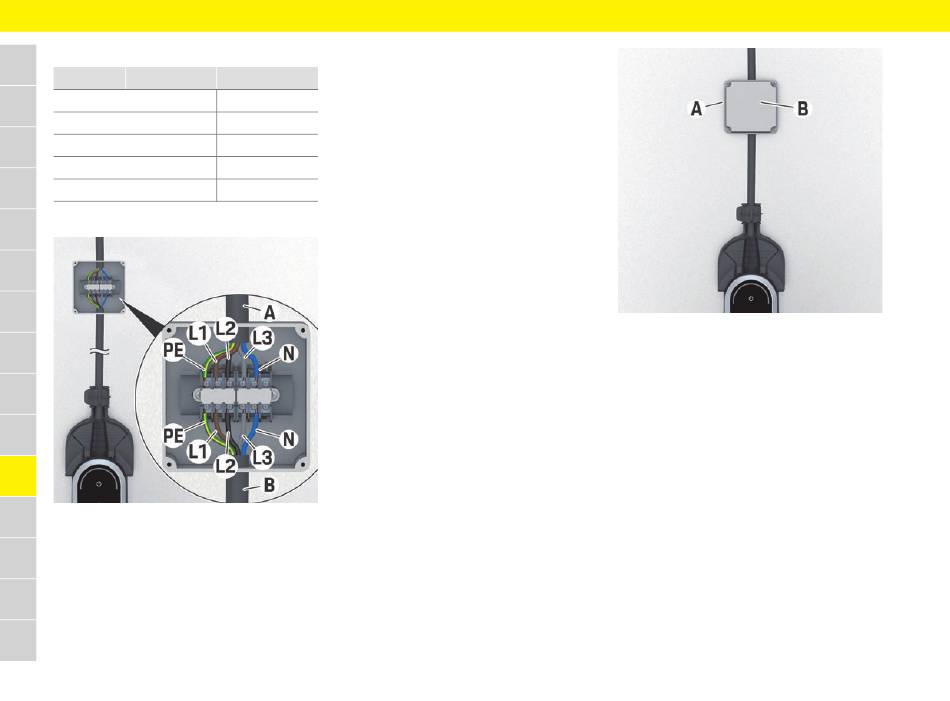

図 12：固定接続ボックスの接続（三相）
コントロール ユニット接続ケーブル B を固定
接続の接続部 A に接続するときは、 指定された
CHS
順序に従ってください。
ワイヤーの接続には、接続スクリューに適し
CHT
た刃幅のマイナス ドライバーを使用してくだ
さい。
1. 固定接続ボックスのカバーを開いてくだ
THA
さい。
122
2. 接地線 PE を固定接続の接続部 PE に接続し
てください。締め付けトルク：3 Nm
接続の国際表記
3. 中性線 N を固定接続の接続部 N に接続して
ください。締め付けトルク：3 Nm
L1
4. 被接地線 L1 を固定接続の接続部 L1 に接続
L2
してください。締め付けトルク：3 Nm
L3
5. 被接地線 L2 を固定接続の接続部 L2 に接続
してください。締め付けトルク：3 Nm
PE
6. 被接地線 L3 を固定接続の接続部 L3 に接続
N
してください。締め付けトルク：3 Nm
7. ワイヤーが正しく接続されていることを確
認します。ワイヤーが確実に固定されてい
ることを確認します。
8. 供給電圧を ON にします。
9. 電圧テスターを使用して電気接続が正しい
ことを確認します。
10. ウォール マウント ベースの上部ロック リン
グを左に回してはめ込みます。
図 13：カバーを取り付けた固定接続ボックス
11. 固定接続ボックス A をカバー B を用いて閉
じ、不正な使用を防止します。
