楼宇安装中的电气固定连接
（三相）
信息
未提供固定连接盒。固定连接盒对于正确安装
和连接电缆是必不可少的。
有关提供的物品的详细信息：
f 请参阅保时捷充电器的 《使用手册》 。
综述

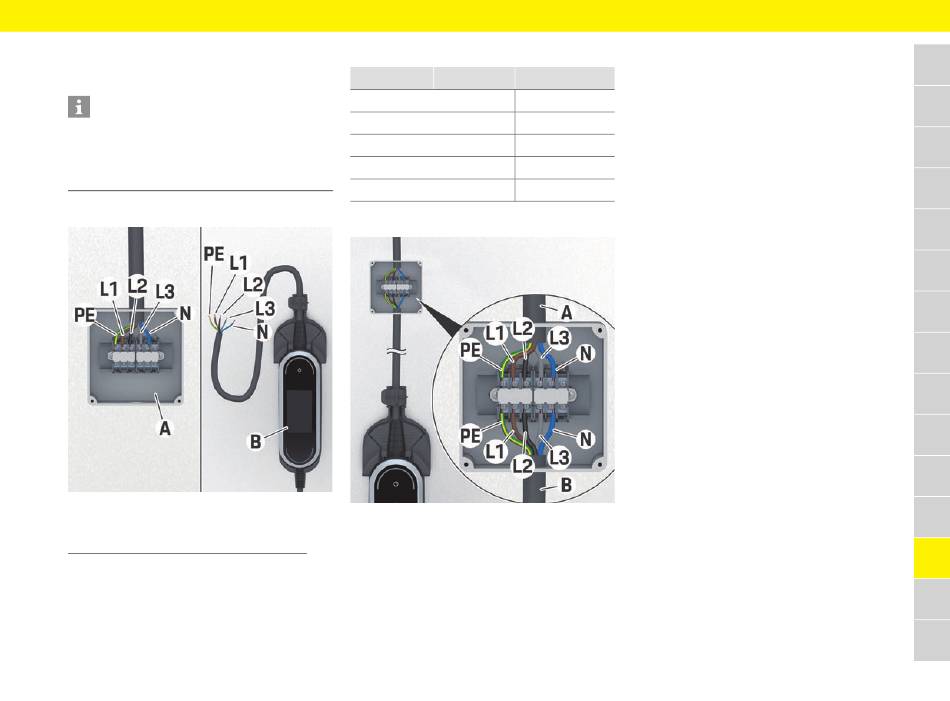

图 11：固定连接和控制单元的接头 （三相）
固定连接盒
A
控制单元
B
固定连接的连接电缆
名称 电线颜色 连接的国际命名
L1
带电引线 棕色
带电引线 黑色 L2
L3
带电引线 灰色
PE
接地引线 绿色 / 黄色
中性引线 蓝色 N
连接
图 12：固定连接盒的接头 （三相）
将控制单元连接电缆 B 连接到固定连接的接头 A
时，请遵守指定的顺序。
连接电线时，请使用一字槽螺丝刀，其刀片宽度
适合连接螺钉。
1. 打开固定连接盒的盖子。
2. 将接地引线 PE 连接到固定连接的 PE 接头。
紧固扭矩：3 Nm
3. 将中性引线 N 连接到固定连接的 PE 接头。
紧固扭矩：3 Nm
4. 将带电引线 L1 连接到固定连接的 L1 接头。
紧固扭矩：3 Nm
5. 将带电引线 L2 连接到固定连接的 L2 接头。
紧固扭矩：3 Nm
6. 将带电引线 L3 连接到固定连接的 L3 接头。
紧固扭矩：3 Nm
7. 确保正确连接电线。检查电线是否牢固安装。
8. 接通电源电压。
9. 使用电压测量仪检查电气连接是否正确。
10. 将基本壁挂支架上的顶部锁环转到左侧以将
其接合。
