安裝充電座; 不使用墊片安裝; 使用墊片安裝 - Porsche Mobile Charger Connect Manual Del Usuario

安裝充電座
充電座可透過兩種方法固定。安裝方法需視電源
線類型 ( 明線或暗線 ) 而定。
– 不使用墊片安裝 ( 隱蔽的電源線 )： 裝配板直
接裝在牆上。
– 使用墊片安裝 ( 適用於採用明線的電源線 )：
使用電源線的墊片 ， 將將裝配板安裝在牆壁上 。
不使用墊片安裝

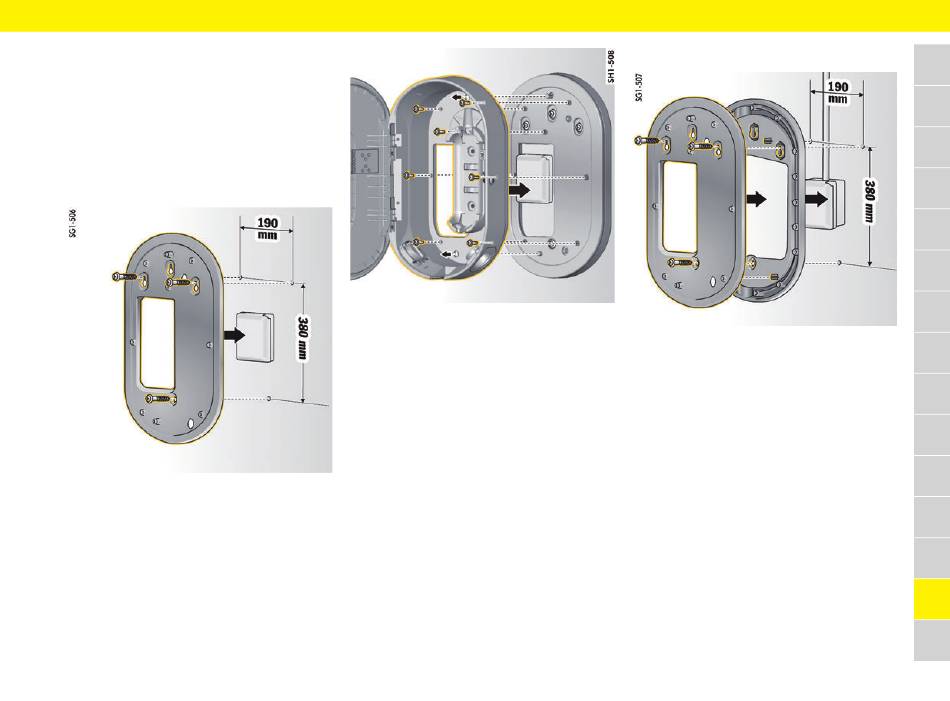

圖 4：鑽孔尺寸
1. 在牆壁上標記鑽孔。
2. 鑽出固定架的孔洞，然後插入壁架塞。
3. 將裝配板用螺絲旋在牆壁上。
圖 5：將充電座用螺絲旋在配裝板上
4. 將充電座用螺絲旋在配裝板上。
使用墊片安裝
圖 6：鑽孔尺寸
1. 在牆壁上標記鑽孔。
2. 鑽出固定架的孔洞，然後插入壁架塞。
3. 連同墊片將配裝板用螺絲旋在牆壁上。
安裝充電座
