Электрическое неразъемное соединение
Монтаж с проставкой
US
FC
ESM
PTB
TR
RU
UK

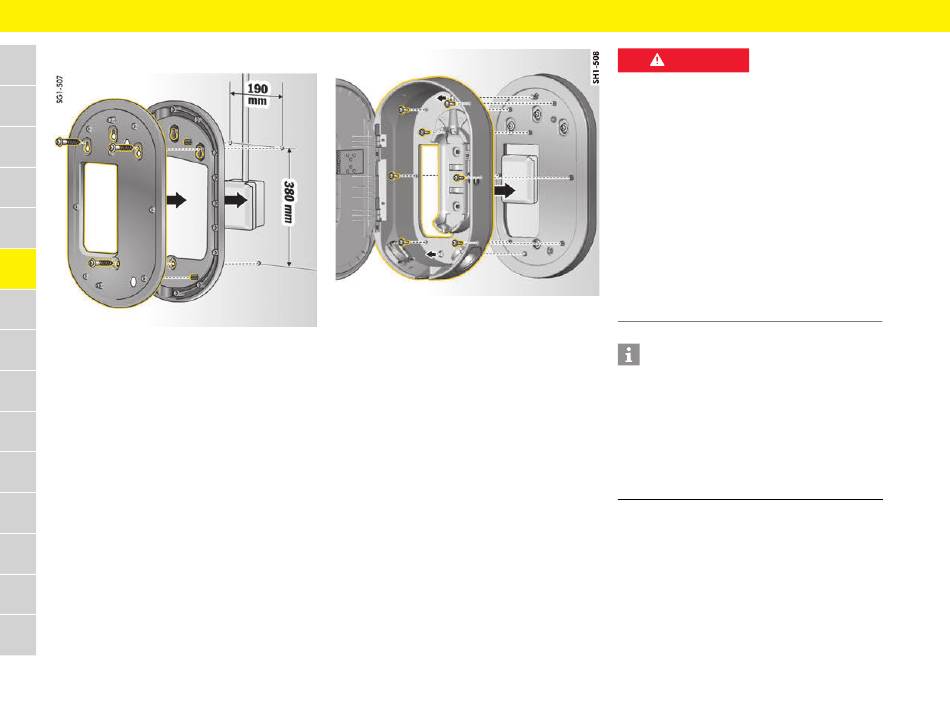

Рис. 6: Размеры под отверстия
VIE
1. Наметьте отверстия на стене.
2. Просверлите отверстия и вставьте дюбели.
HE
3. Привинтите монтажную плиту к стене вместе
с проставкой.
AR
JPN
KOR
CHS
CHT
THA
58
Рис. 7: Привинчивание зарядной док-станции
к монтажной плите
4. Привинтите зарядную док-станцию
к монтажной плите.
Электрическое
неразъемное соединение
Информация в данной главе действительна
только для следующих стран: Южная Корея,
Сингапур, Уругвай.
f Обратите внимание на информацию в главе
«Безопасность» на странице 54.
Штекер соединительного кабеля необходимо
зафиксировать винтом на блоке управления.
f Соблюдать указания в главе "Замена сетевого
кабеля и кабеля автомобиля" в руководстве по
эксплуатации зарядного устройства Porsche.
Поражение электриче-
ОПАСНО
ским током, пожар
Компоненты находятся под электрическим
напряжением. Неквалифицированный
электромонтаж зарядного устройства может
вызвать короткие замыкания, поражение
электрическим током, взрывы, пожары или ожоги.
Перед началом работ необходимо соблюсти
следующие правила безопасности:
e Обесточить оборудование.
e Обеспечить защиту от повторного включения.
e Проверить отсутствие напряжения.
e Обеспечить заземление и замыкание
накоротко.
e Закрыть или огородить соседние детали,
находящиеся под напряжением, закрыть
опасную зону.
Информация
В данном руководстве показано соединение
с электросетью на примере базового настенного
крепления.
Показанный в данной главе цвет провода на
стороне инфраструктуры соответствует
европейскому стандарту и на местах может
выглядеть иначе.
e Подогнать соединение под локальные условия.
